9
7.2.2. ММВ-84 КРЕПЛЕНИЕ ДЛЯ ВРЕЗНОЙ УСТАНОВКИ.
1. Чтобы правильно оценить предполагаемое месторасположение радиостанции и облегчить про-
цесс установки, в комплекте с кронштейном поставляется шаблон.
2. Используйте его, чтобы отметить прямоугольное отверстие, которое необходимо будет вырезать.
Убедитесь, что пространства позади лицевой панели достаточно для установки трансивера (не
менее 17 см вглубину). Должно оставаться расстояние не менее 1,3 см между радиаторной ре-
шеткой радиостанции и проводами, кабелями или другими конструкциями.
3. Вырежьте прямоугольное отверстие и вставьте в него радиостанцию.
4. Прикрутите крепления к сторонам радиостанции с помощью винтов с шайбами, так чтобы монти-
руемая поверхность креплений была обращена к поверхности установки.
5. Поворачивая регулировочный винт, отрегулируйте положение радиостанции так, чтобы она плот-
но прилегала к установочной поверхности.

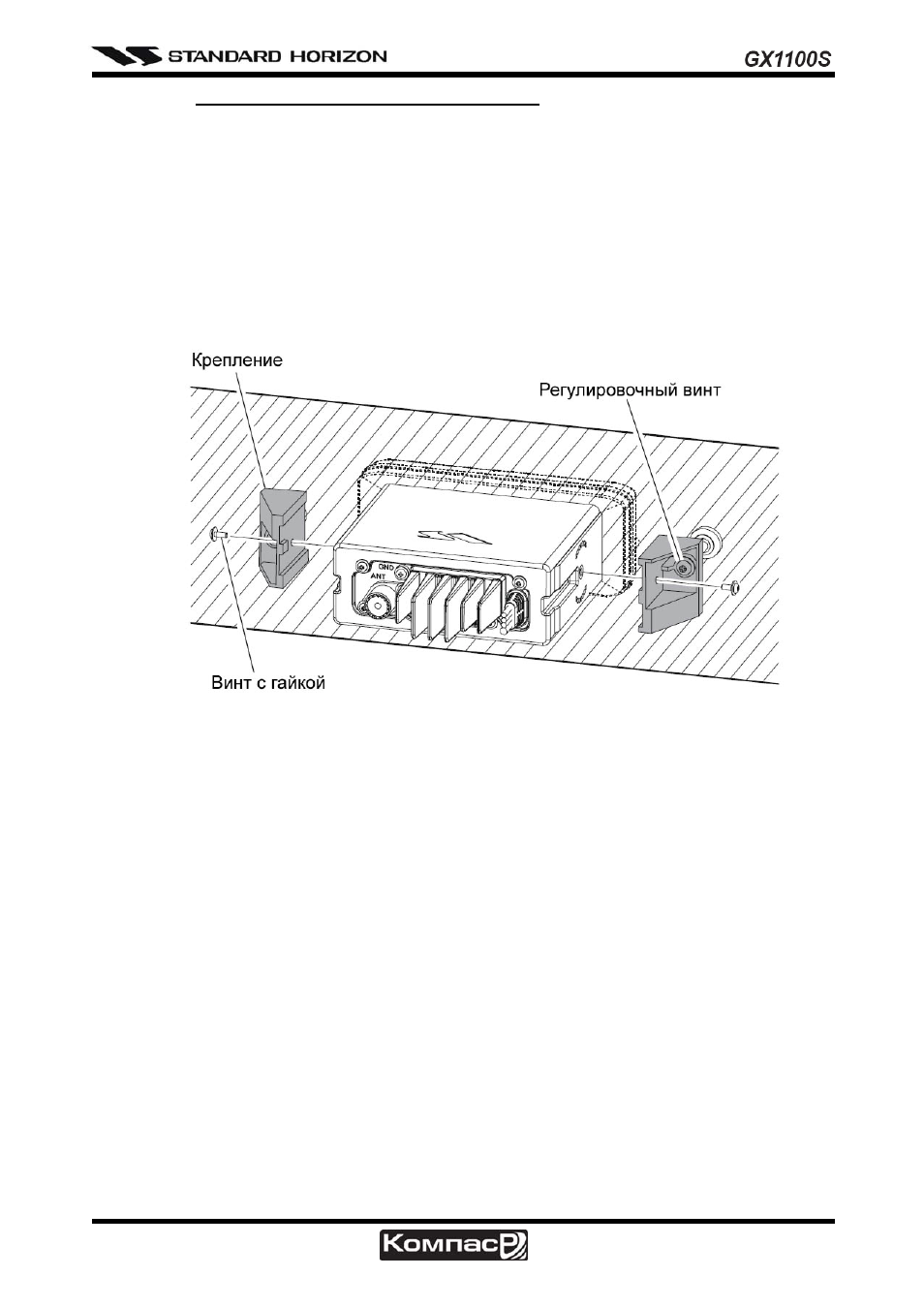

ММВ-84 Крепление для врезной установки
