7
6. НАЧАЛО РАБОТЫ
6.1 О МОРСКОМ УКВ ДИАПАЗОНЕ
Радиочастоты, используемые морским диапазоном, расположены между 156 и 158 МГц с некото-
рыми береговыми станциями, расположенными между 161 и 163 МГц. Стабильная связь на морском диа-
пазоне обеспечивается, как правило, "на прямой видимости". Реальная дальность связи зависит в боль-
шей степени от типа, усиления и высоты установки антенны, чем от выходной мощности передатчика.
Стационарная радиостанция мощностью 25 Ватт покроет расстояние более 25 миль.
6.2 ВЫБОР АНТЕННЫ
Морские антенны изготавливаются для излучения радиочастотных сигналов во всех горизонталь-
ных направлениях, но не прямо. Главное назначение морской антенны состоит в том, чтобы улучшить
излучение сигнала ближе к горизонту. Угол, при котором это улучшение происходит называется усилени-
ем антенны. Усиление обозначается в децибелах (дБ) и является одним из основных критериев при вы-
боре антенны. Относительно эффективного изучения мощности, антенны оцениваются на основе того,
какое усиление они имеют по сравнению с теоретической антенной, имеющей нулевое усиление (0дБ).
Антенна с усилением 3 дБд имеет вдвое большее усиление, чем теоретический свободнорасположенный
диполь.
Обычно штыревая стальная антенна устанавливаются на мачте парусной шлюпки. Более длин-
ные фиберглассовые антенны с усилением 6 дБ устанавливаются на моторных судах, которым требуется
дополнительное усиление.
6.3 КОАКСИАЛЬНЫЙ КАБЕЛЬ
УКВ антенны соединяются с радиостанцией посредством коаксиального кабеля – экранированной
передающей линии. Коаксиальный кабель характеризуется его диаметром и конструкцией.
Для линий длиной менее 6 метров кабель RG-58/U будет хорошим выбором. Для фидера длиной
от 6 до 17 м лучше выбрать кабель RG-8X, а при длине более 17 м стоит использовать кабель RG-213.

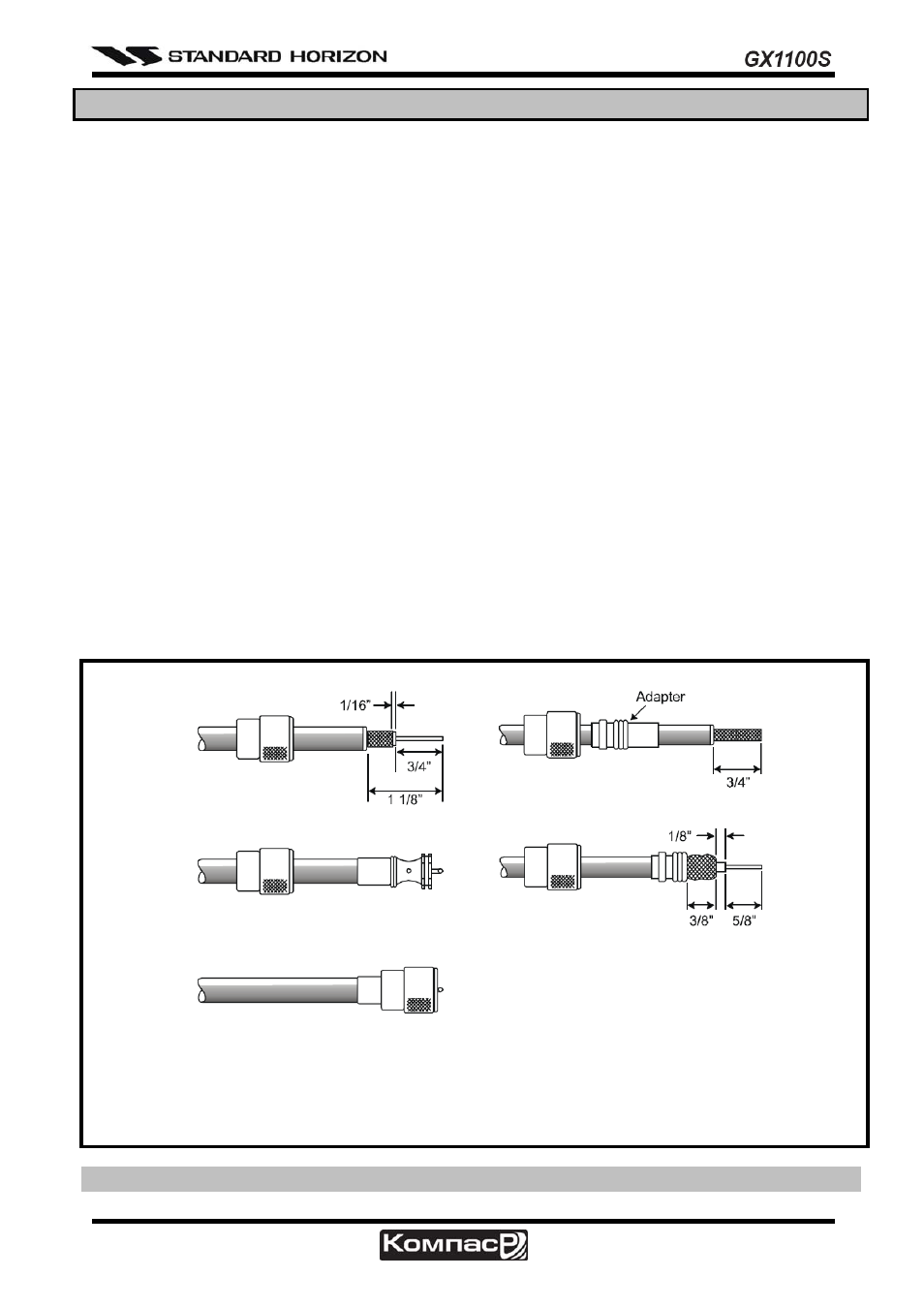

Разделка кабеля для установки разъема показана на рисунке ниже.
Чтобы протянуть коаксиальный кабель через закладные или обшивку, что-
бы его не было видно, вероятно Вам придется отрезать радиочастотный
разъем и повторно установить его позже. Это Вы можете сделать, следуя
инструкции, прилагаемой к устанавливаемому разъему. После установки,
убедитесь, что все соединения надежно пропаяны.
