7.3.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Предупреждение
Подключение обратной полярностью повредит радиостанцию!
Подсоедините кабель питания и антенну к радиостанции. Схема соединений показана на рис. 1
1.
Установите антенну не менее чем в 1 м от радиостанции. С тыльной стороны радиостанции
подключите антенный кабель.
2.
Подсоедините красный провод кабеля питания к плюсовому контакту источника питания по-
стоянного напряжения 13,8 В ±20%, а черный провод к отрицательному.
3.
Если в комплекте поставки присутствует дополнительно внешний громкоговоритель, сле-
дуйте инструкциям в следующем разделе.
4.
Желательно провести измерения выходной мощности передатчика и коэффициента стоя-
чей волны после установки антенны.

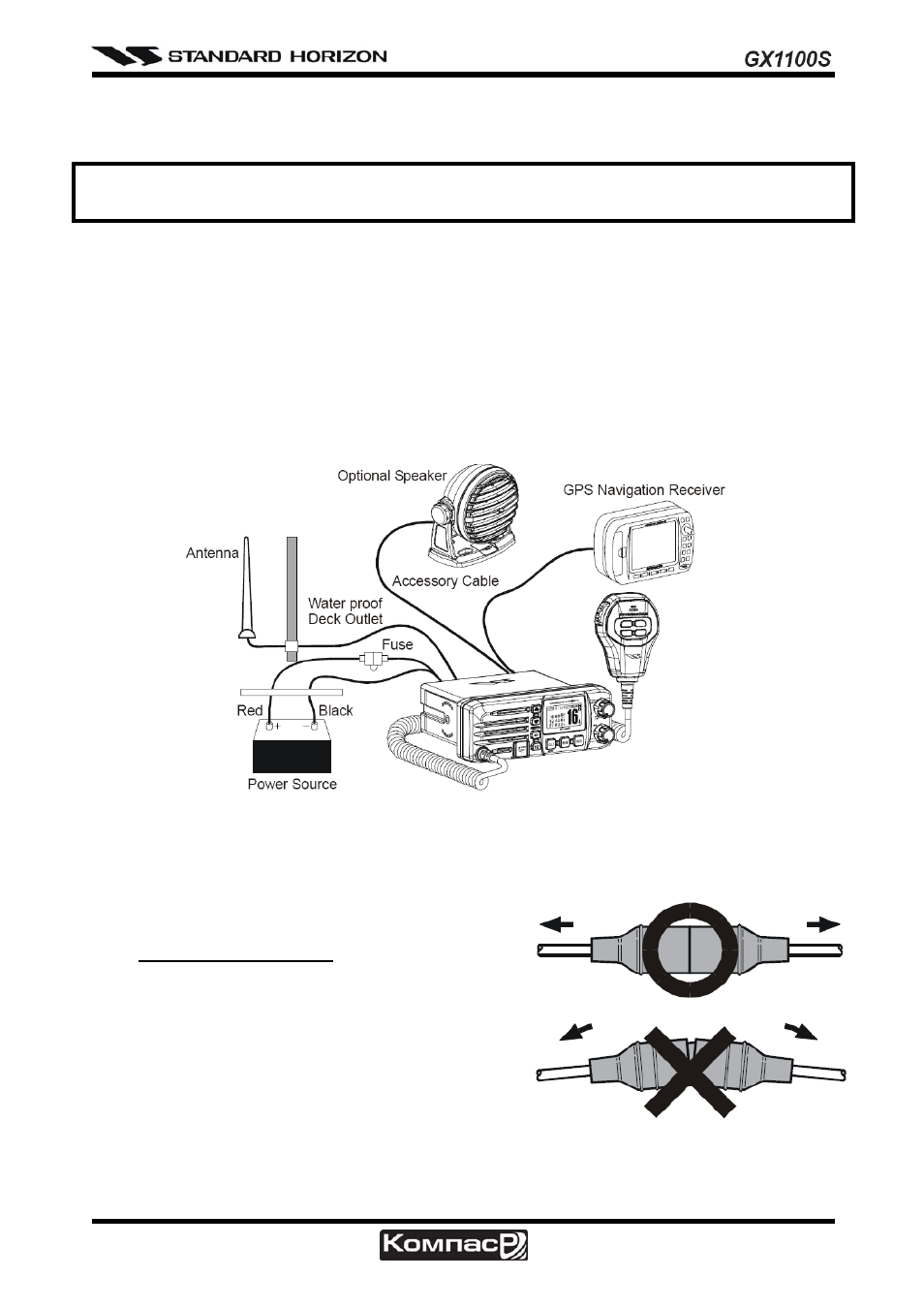

Рисунок 1. Схема соединений
Замена предохранителя
Чтобы
вынуть
плавкий
предохранитель,
удерживайте держатель предохранителя с обоих концов и
вытащите его. После замены предохранителя, убедитесь,
что его контакты плотно закреплены в металлических
пазах, расположенных внутри держателя. Если контакты
закреплены неплотно, держатель предохранителя может
нагреваться.
