7. УСТАНОВКА
7.1.
РАСПОЛОЖЕНИЕ
Радиостанция может быть установлена под любым углом. Для выбора места расположения тран-
сивера руководствуйтесь следующим:
• Радиостанция и микрофон должны быть расположены на расстоянии не менее чем в 1м
от судового навигационного компаса
• Необходимо обеспечить доступность к органам управления на передней панели
• Обеспечить доступность к подключению кабеля питания и антенному разъему
• Должно быть место для установки держателя ручного микрофона
• Антенна должна быть установлена не менее чем в 1м от радиостанции
Примечание: Убедитесь, что радиостанция не оказывает никакого влияния на работу компаса, а
расположение антенны не влияет на работу радиостанции. Временно установите станцию в же-
лаемое место установки и:
a. проверьте компас, не вызывает ли работа радиостанции какие-нибудь отклонения
b. подсоединив антенну к разъему, убедитесь, что радиостанция работает правильно при
проверке радиосвязи.
7.2.
УСТАНОВКА РАДИОСТАНЦИИ
7.2.1.
УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ КРОНШТЕЙН.
Поставляемый в комплекте универсальный монтажный кронштейн позволяет установить радио-
станцию настольно либо подвесить.
Для сверления отверстий под установку используйте сверло 5,2 мм. Поверхность для установки
должна быть не тоньше 10 мм и выдерживать вес не менее 1,5 кг. Надежно прикрутите скобу с помощью
поставляемого в комплекте крепежа.

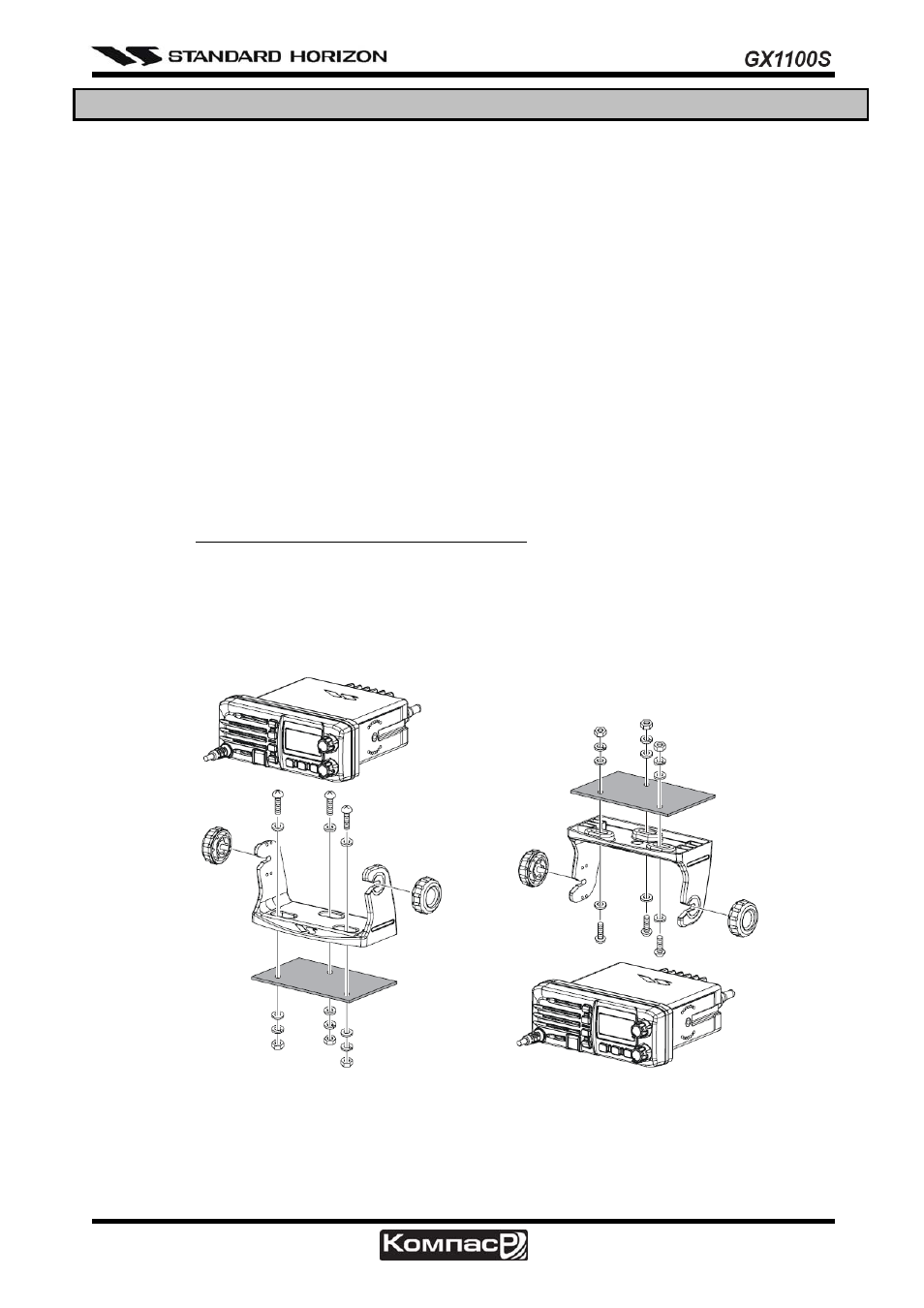

Настольная установка Подвесная установка
