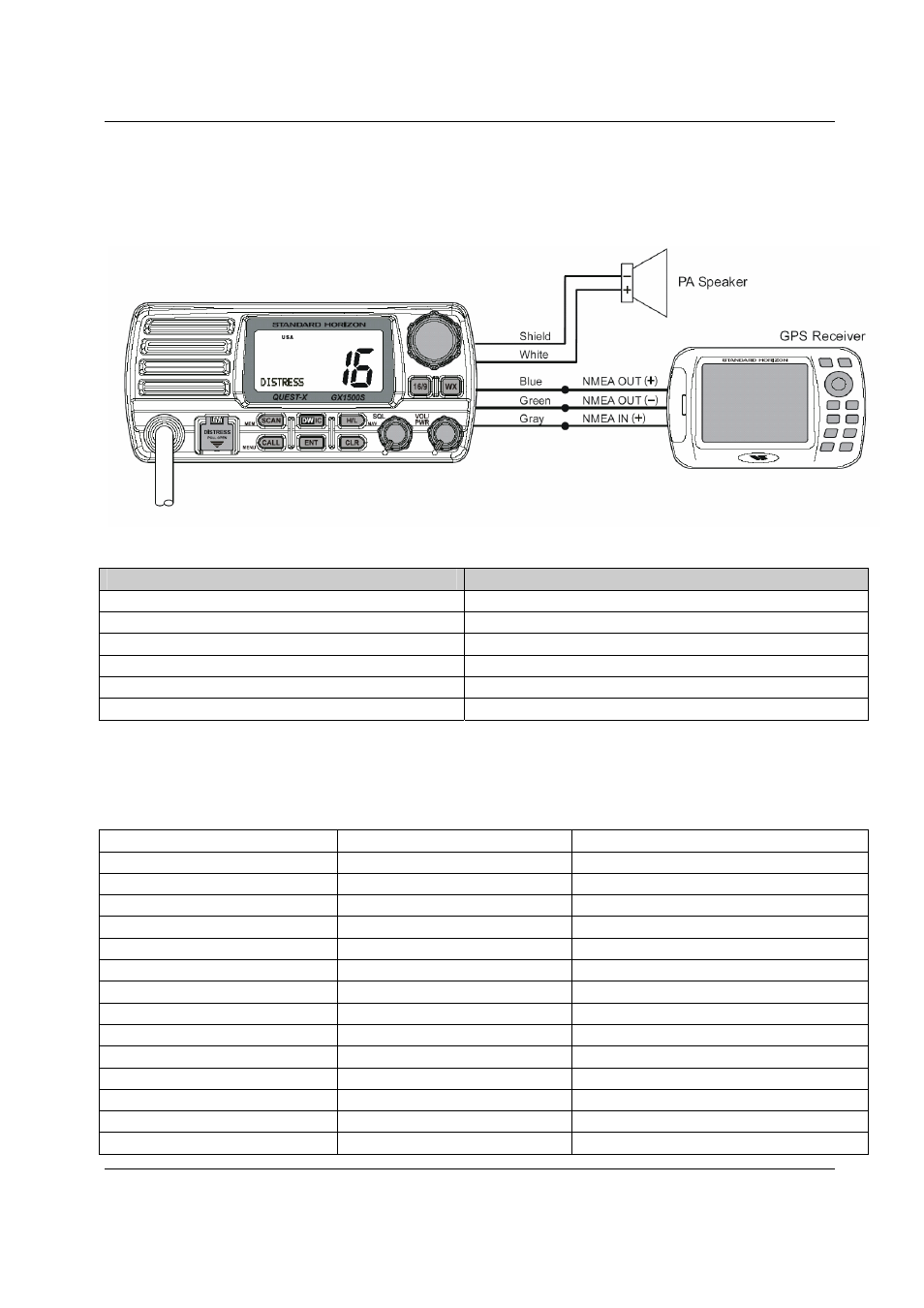

При подключении внешнего громкоговорителя или GPS приемника освободите от изоляции
приблизительно 2.5 см провода, после чего соедините провода, обеспечив защиту соединения от
влаги.
Цвет провода/описание
Пример подключения
Белый – внешний громкоговоритель (+)
Внешний громкоговоритель 4 Ом
Экран -- внешний громкоговоритель (-)
Внешний громкоговоритель 4 Ом
Синий – Вход NMEA (+)
Вход NMEA (+) GPS приёмника
Зелёный -- Вход NMEA (-)
Вход NMEA (-) GPS приёмника
Серый -- Выход NMEA (+)
Выход NMEA (+) GPS приёмника
Коричневый -- Выход NMEA (-)
Не подключён
7.4. Подключение различных GPS с выходом NMEA
Производитель/модель
Провод
Радиостанция GX1500S
Standard Horizon
Зеленый
Зеленый
Синий
Серый
Коричневый
Синий
Furuno GP30, 36
Белый
Синий
Синий
Зеленый
Furuno GP 1650, 1850
Белый
Синий
Черный
Зеленый
Garmin фиксированный
Синий
Синий
Черный (земля)
Зеленый
Garmin портативный
Коричневый
Синий
Черный (земля)
Зеленый
JRC GPS 500
Желтый
Синий
Зеленый
Зеленый
JRC 100 series
Зеленый
Синий
