7.10 Опциональный внешний микрофон с дистанционным управлением и
ручной микрофон VH-310
Радиостанция GX1500S обеспечивает поддержку до двух выносных микрофонов с
дистанционным управлением, позволяющих управлять радиостанцией, настраивать параметры
DSC (цифровой селективный вызов) и PA/Fog (громкая связь / гудок в тумане). Кроме этого,
радиостанция позволяет обеспечить функцию интеркома между двумя микрофонами. Каждый
микрофон может быть запрограммирован как на общий вызов, так и индивидуально каждый на
свой параметр селективного вызова.
1. Подключите выносной микрофон к соответствующему разъему RAM MIC CONNECTOR на
задней части радиостанции и зафиксируйте его затяжкой гайки разъема. см. рис. 3
2. Как показано на рис. 4, сделайте 30 мм отверстие в стене, затем вставьте микрофонный
кабель в отверстие. Укрепите разъем на стене при помощи прилагаемого к микрофону крепежа.
3. Для этого просверлите четыре отверстия диаметром 2 мм в стене и зафиксируйте шурупами
прямоугольную базу для крепления разъема.
4. Наденьте на разъем резиновый колпачок. Инсталляция завершена.
5. Кабель содержит провода для подключения любого 8-омного громкоговорителя.
Громкоговорители удаленного и ручного микрофона позволяют регулировать уровень
громкости с самих микрофонов.

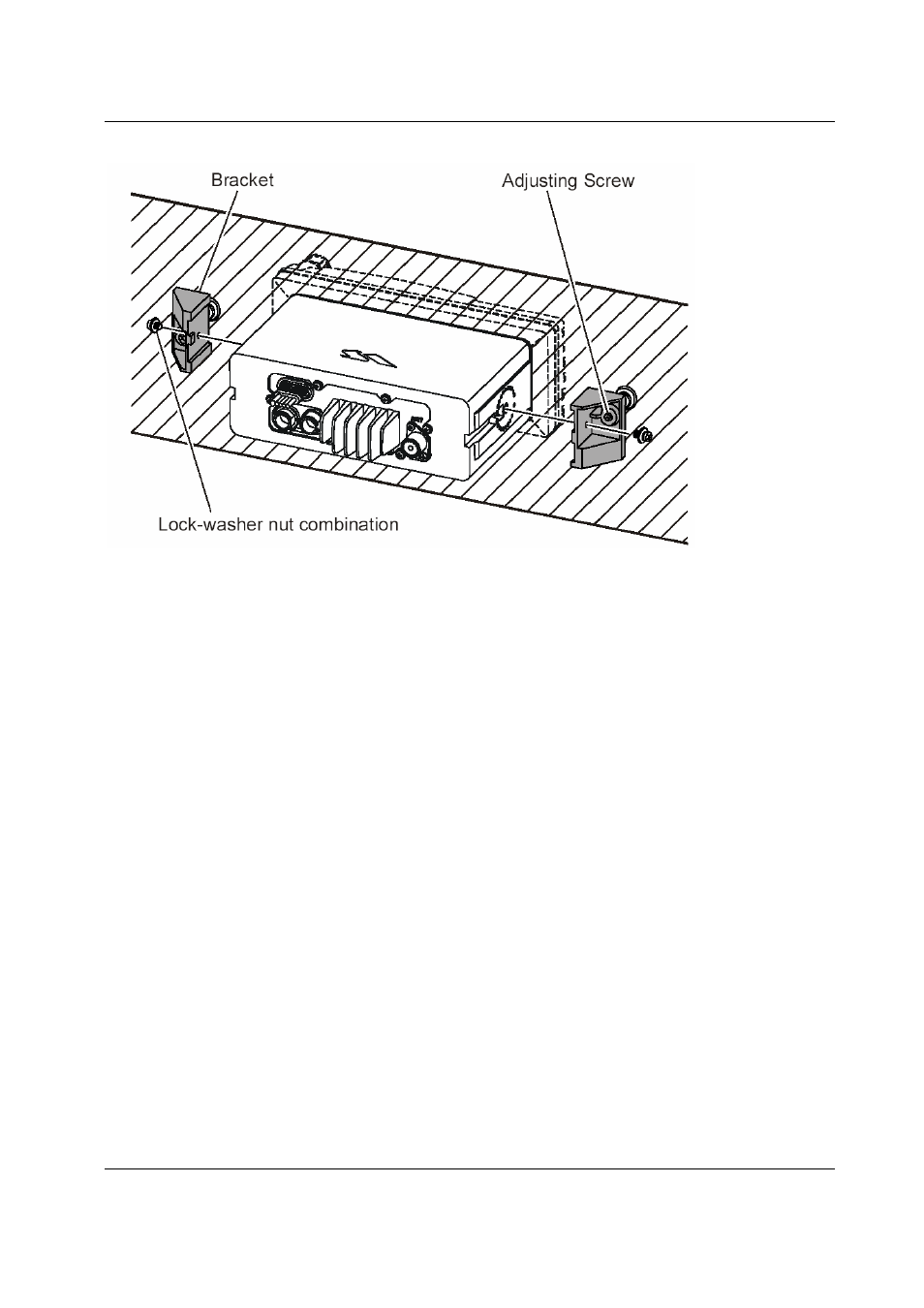

Рис. 2 Рис. 2
