6.3 Коаксиальный кабель
Антенны подключаются к радиостанциям посредством коаксиального кабеля. Бывают
различные типы коаксиальных кабелей, отличающихся по диаметру и конструкции.
Если предполагаемая длина кабеля составляет порядка 7 м, хорошим выбором будет кабель с
диаметром ¼ дюйма. В качестве кабеля длиной более 7 м, но менее 15 м, можно использовать

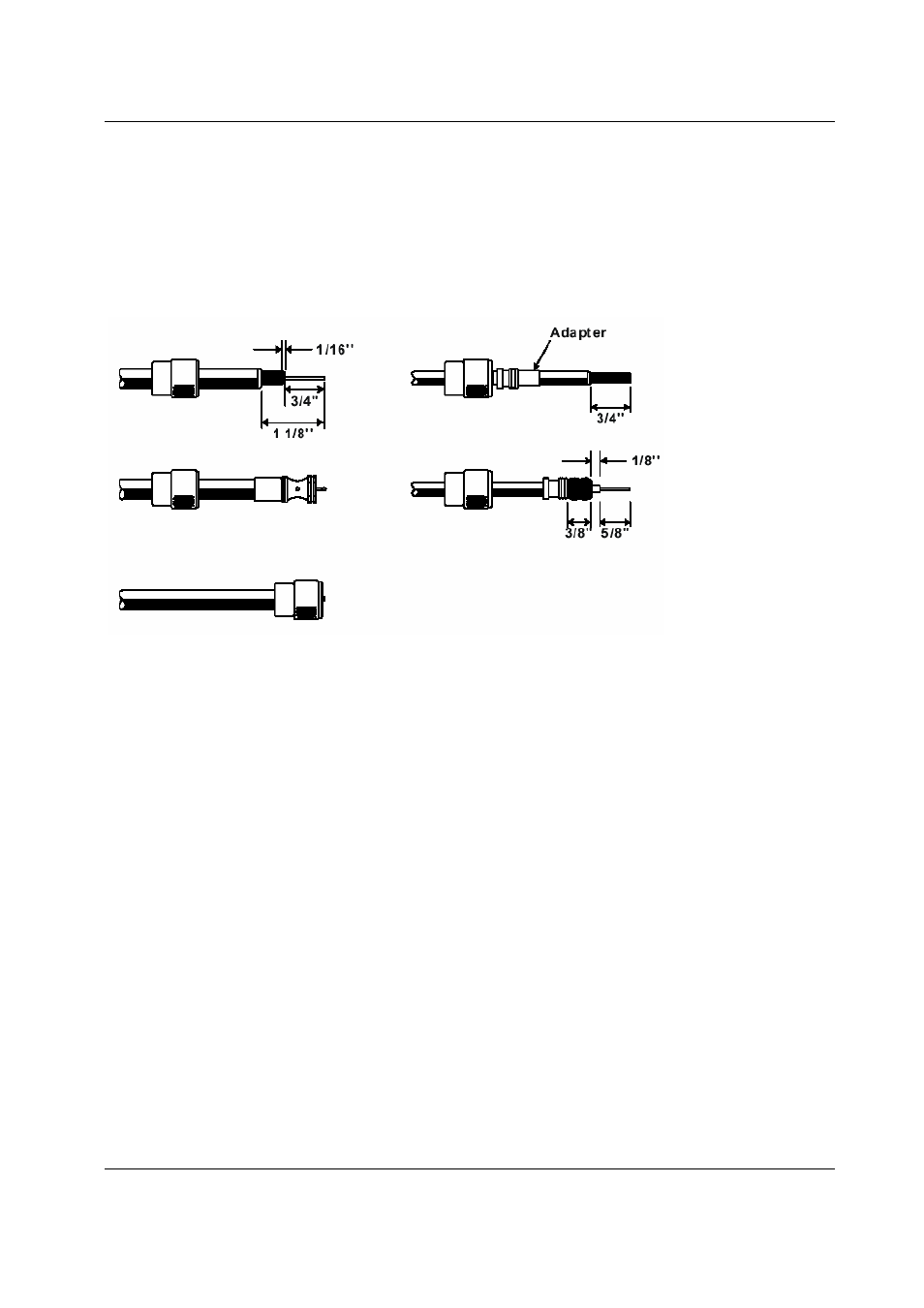

кабель RG-213/U, для линий более 15 м необходимо использовать кабель RG-8X. Установка
разъема производится в соответствии с рисунком ниже.
Для прокладывания готового кабеля в помещениях корабля может потребоваться
необходимость демонтажа разъема с последующей его установкой на кабель. От качества
установки разъема будет зависеть качество работы всей радиосистемы корабля.
7 УСТАНОВКА РАДИОСТАНЦИИ
7.1 Место установки
Радиостанция может быть установлена в любом месте, однако при выборе места установки
необходимо учитывать следующее:
недостаточное удаление от любых компасов приводит к ошибкам в показаниях этих приборов
из-за наличия магнита в громкоговорителе;
должна быть обеспечена защита от морского тумана и дождя;
должен быть обеспечен доступ к органам управления на передней панели;
должна быть предусмотрена возможность доступа к разъемам питания и антенны;
крепление коммуникатора не должно быть удалено от радиостанции;
антенна должна быть расположена на расстоянии не менее чем на 1 метр от радиостанции.
