7.2 Электрические соединения

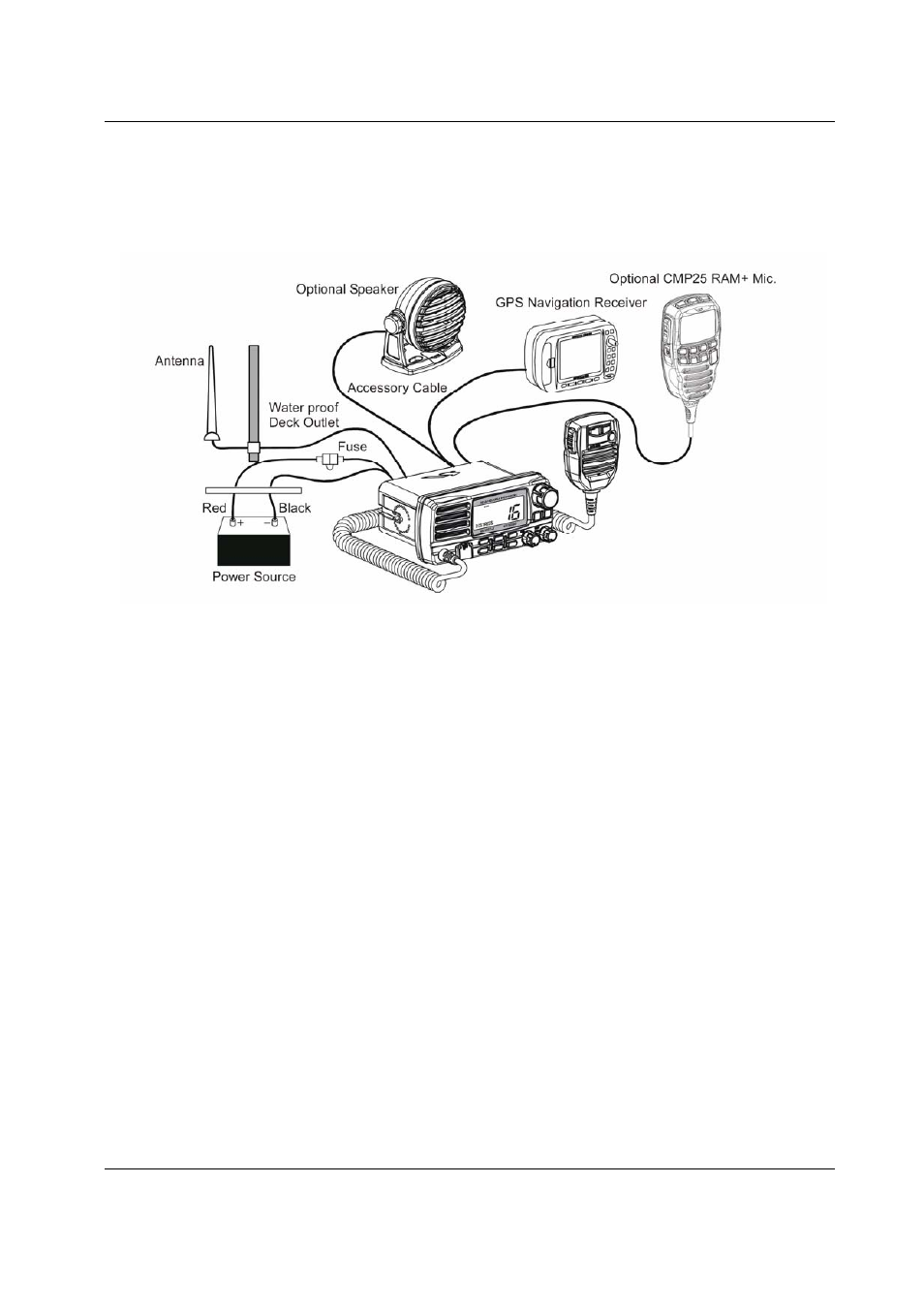

Подключите кабель питания и антенну к радиостанции как показано на рис.1
рис.1
1. Антенный кабель должен быть запаян в разъем PL259. При использовании кабеля RG8 или
RG213 его длина до места установки антенны может быть 8 или более метров. При
использовании кабеля RG58 длина его не должна превышать 8 метров.
2. Красный провод питающего кабеля должен быть подключен к “+” источника питания с
напряжением 13,8 В. Черный провод должен быть подключен к “-” источника питания.
3. Если используется дополнительный выносной громкоговоритель, то его подключение
описано в разделе 4.3.
4. Техническую консультацию по вопросам измерения выходной мощности и настройки
антенны Вы можете получить в техническом центре после выполнения работ по установке и
подключению.
7.3 Кабель для подключения аксессуаров
Белый:
Внешний громкоговоритель (+)
Экран:
Внешний громкоговоритель (-)
Красный:
Внешний рупор громкого оповещения (+)
Экран:
Внешний рупор громкого оповещения (-)
Синий:
Сигнал NMEA IN (+) от приемника GPS
Зеленый:
Сигнал NMTA IN (-) от приемника GPS
Серый:
Сигнал NMEA OUT (+) к GPS приемнику
Коричневый:
Не подключен
