ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ДЕТАЛИ
5-4
powermax
1000
Руководство оператора

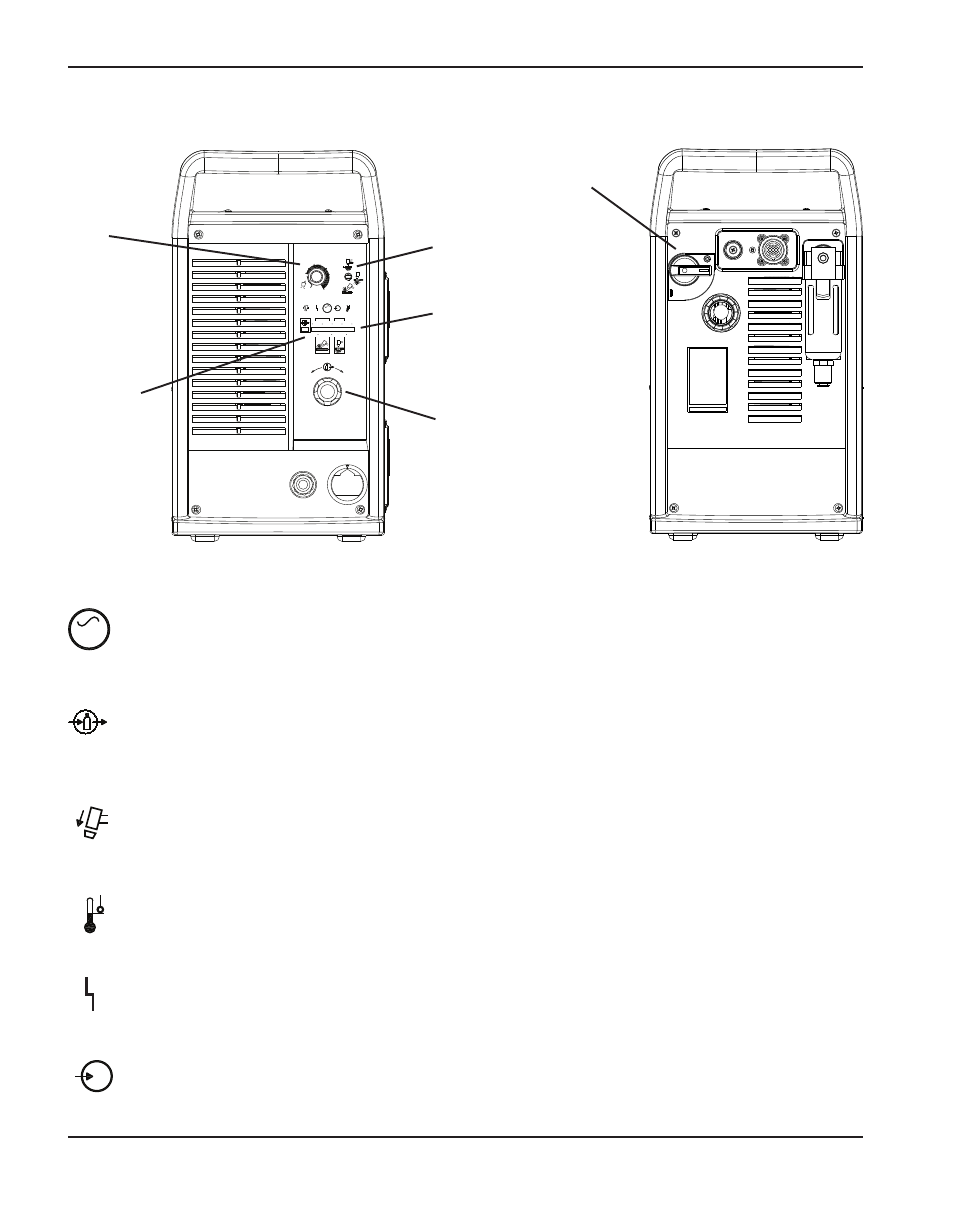

Органы управления и индикаторы
6.0
BAR
5.0
4.0
PSI
80
70
50
60
60
40
AMPS
80
25
V
AC
+
_
Ручка
регулировки
значения тока
(в амперах)
Переключатель
режима
Индикаторные
светодиоды
Манометр
Регулятор
давления
Выключатель ON (I, включение) /
OFF (0, выключение)
Зеленый светодиод включения питания
Если данный светодиод горит, это является признаком того, что в систему подается
электропитание, а выключатель электропитания переведен в положение ON (I, включено).
Светодиод давления газа
Желтый: мигание является признаком давления газа ниже 4,1 бар для резки или
2,8 бар для строжки.
Зеленый: если горит, давление газа является приемлемым для эксплуатации резака.
Желтый
с
ветодиод
к
ожуха резака
Если этот светодиод горит, кожух установлен неплотно или не установлен вообще.
Примечание: Это состояние нужно исправить, после чего перевести выключатель
электропитания в положение OFF (выключено), а затем вновь в положение ON
(включено) для снятия сигнала светодиода.
Желтый
с
вет
одиод
температуры
Если горит, температура источника тока превысила эксплуатационные ограничения.
Красный
с
ветодиод отказа
Если горит, существует состояние неисправности, которая не позволяет
эксплуатировать систему.
Желтый
с
ветодиод
н
изкого
л
инейного напряжения
Если горит, линейное напряжение ниже 170 В перем. тока или выше 680 В перем. тока.
На блоках с маркировкой CE также может указывать на обрыв фазы.
AC
V
Индикаторные светодиоды
