НАСТРОЙКА
1
3-14
powermax
1000
Руководство оператора
Изменение сигнала XFER (начало перемещения аппарата) с сигнала
с закрытием сухими контактами на сигнал с использованием
напряжения
24 В пост. тока (значение для заземления на массу) при не более 100 мА доступно на J19 на
распределительной плате для возбуждения разъединительного устройства/устройства
с плавающим затвором, такого как катушка реле на 24 В пост. тока (240 Ом или больше) или
стандартный промышленный модуль развязки входного сигнала (в который встроен оптрон). Ниже
показаны стандартные соединения для организации привода на стороне высокого напряжения.

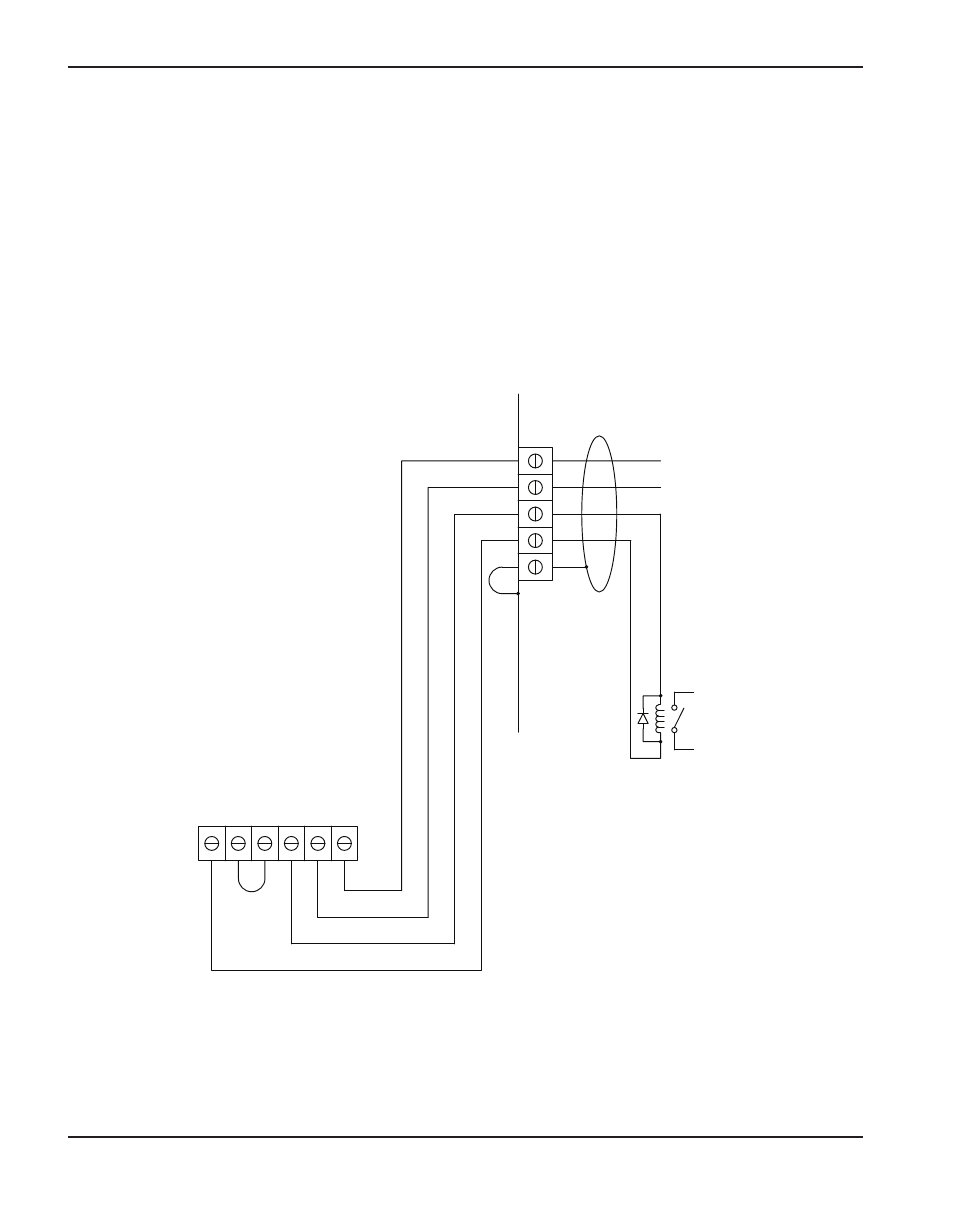

Возбуждение катушки реле
Переместите черную
жилу и добавьте
перемычку так, как
показано.
GND
24VDC
BLK
YEL
RED
WHT
J19
XFER
START
SIGNAL
BLK
SHIELD
START
4
3
14
12
13
ЗАЩИТА
Примечания
1) Реакция реле
24 В пост. тока
>240 Ом
2) Нужно использовать
подавляющий диод
(1 А, 100 В), такой
как IN4002, через
поперечную катушку
типа IN4004.
START
СИГНАЛ
J19
XFER START
G
N
D
(заземление)
24 В пост. тока
ЧЕРНЫЙ
ЖЕЛТЫЙ
КРАСНЫЙ
БЕЛЫЙ
