НАСТРОЙКА
1
powermax
1000
Руководство оператора 3-11

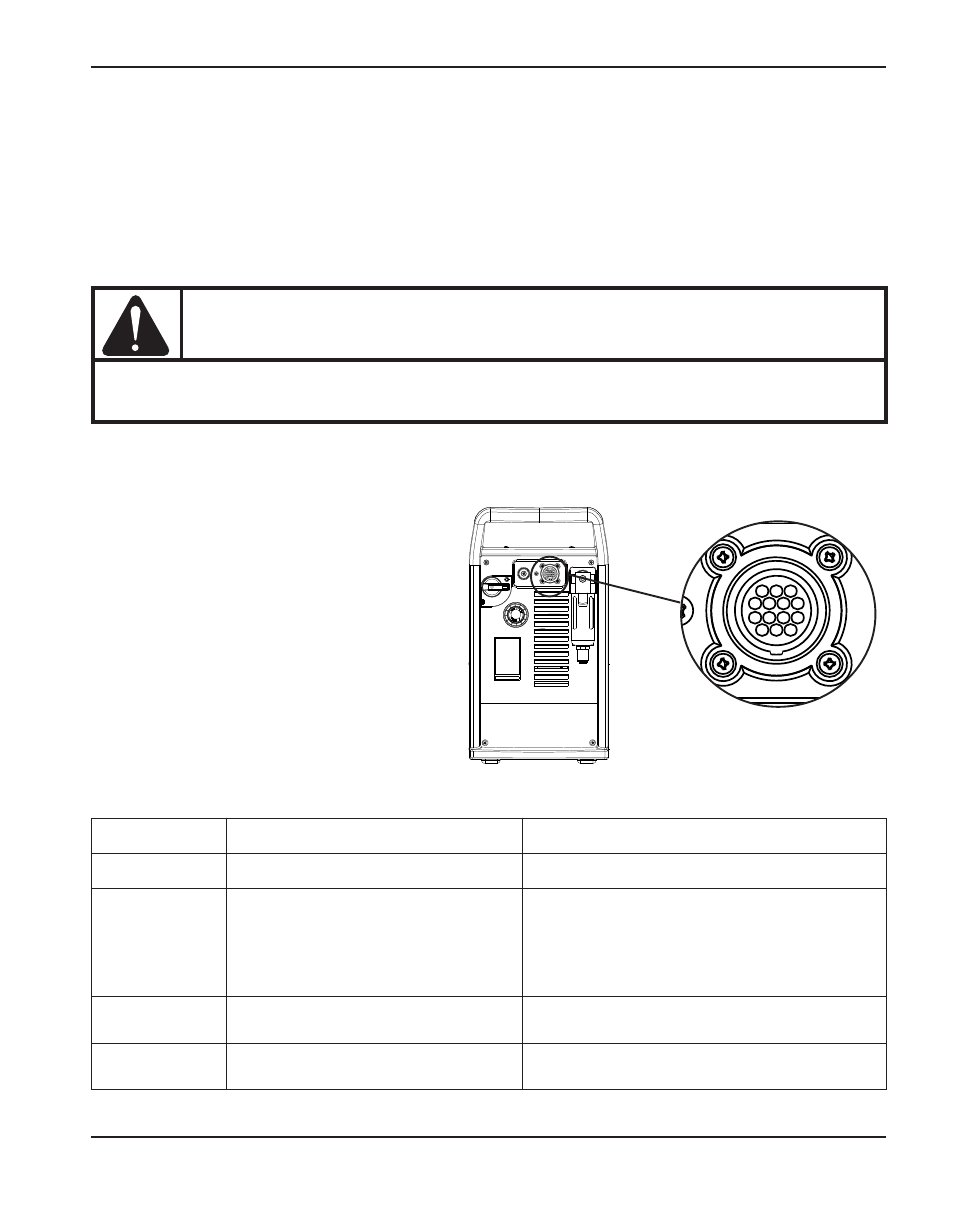

Сигналы переноса дуги и пуска можно
передавать через интерфейсное
соединение со станком, выполняемое
на задней панели источника тока.
Подключите кабель интерфейса станка
(номер детали 023206 или номер детали
083220 для конфигурации источника
тока, в состав которой входит кабель
интерфейса станка и делитель
напряжения) к разъему на задней панели.
При подключении кабеля интерфейса
станка к станку для резки следует
использовать приведенную далее
таблицу.
Подключение подвесного пульта управления для включения ивыключения
Механизированный резак (T60M) может получать входные сигналы для пуска дуги через
интерфейсное соединение со станком, подключение которого выполняется на задней
панели источника тока. Подключите подвесной пульт дистанционного управления
Hypertherm (номера деталей см. в главе
«Принадлежности» раздела 5 «Техническое
обслуживание и детали») к разъему на задней панели.
Подключение к интерфейсу станка
БЕРЕГИСЬ!
Подвесной пульт дистанционного управления для включения и выключения
не работает, когда установлен ручной резак.
Сигнал Start (запуск плазмы) XFER (начало перемещения аппарата)
Тип Входной сигнал Выходной сигнал
Примечания Нормально разомкнутый.
Напряжение холостого хода на
клеммах сигнала START — 18 В пост.
тока. Для активации используется
закрытие сухими контактами. Нормально разомкнутый. Закрытие сухими
контактами при переносе дуги. Максимум
120 В пост. тока/1 А на реле интерфейса
станка или на коммутационном устройстве
(приобретается заказчиком).
Гнезда на
задней панели 3, 4 12, 14
Жилы кабеля
023206 Зеленая, черная Красная, черная
