2 – Установка
Установка резака
Установка резака производится исключительно в монтажной области. (Рисунок 15 демонстрирует расположение
этой области). Чтобы не допустить образования электрической дуги между корпусом резака и монтажной скобой,
на корпус нанесен изоляционный материал. Не используйте монтажную скобу, если ее часть из проводящего
материала выходит за пределы области, защищенной изоляционным материалом. Рисунок 14 приводит примеры
правильного и неправильного монтажа.

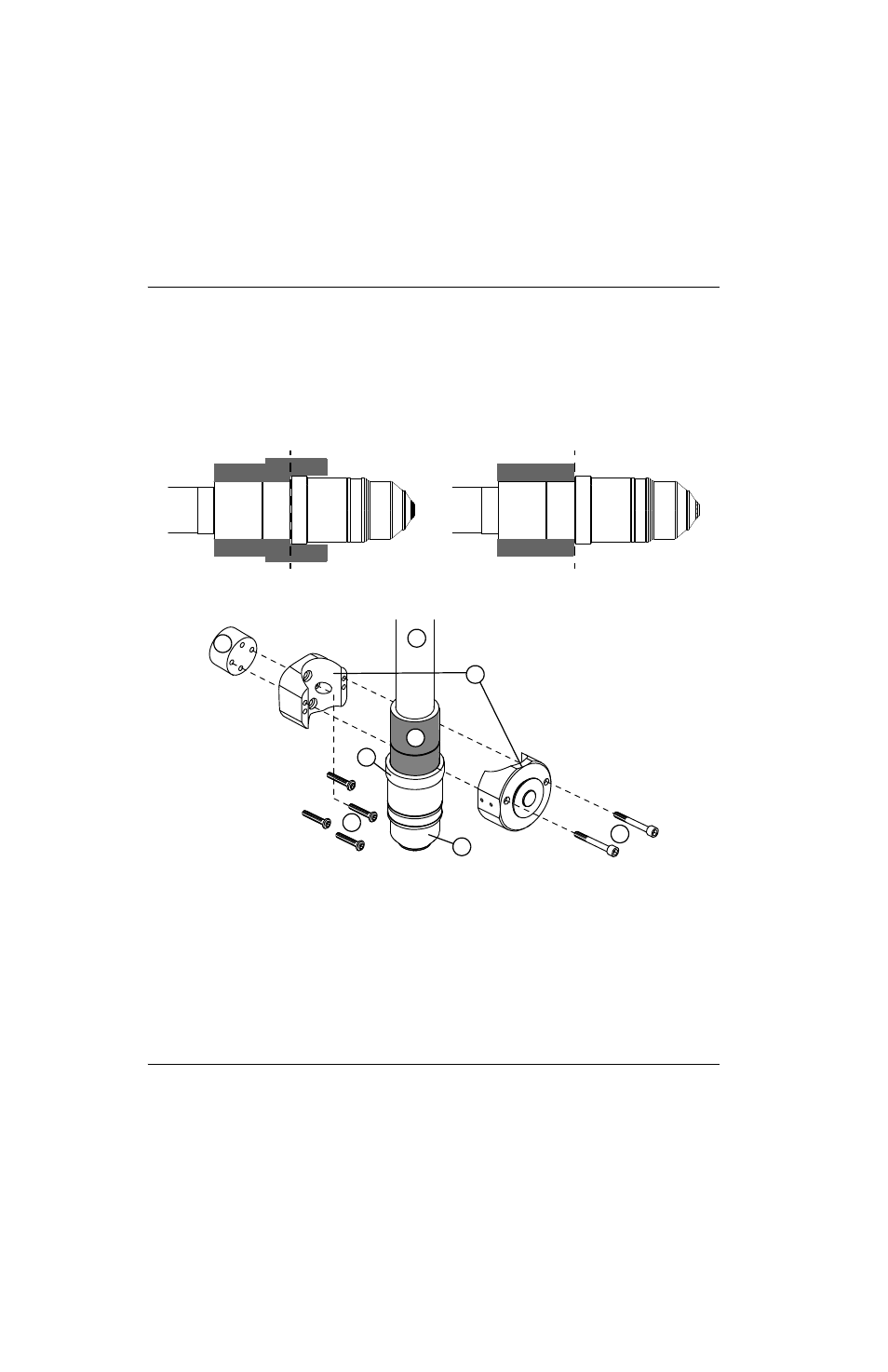

Рисунок 14
Рисунок 15
* Расходные детали не входят в комплект сборки резака. Они приобретаются отдельно.
В зависимости от конкретной области применения Hypertherm предлагает монтажную скобу резака, которая
соответствует конкретному резаку. См. Монтажная скоба на странице 29. При использовании таких монтажных
скоб следуйте инструкциям производителя по монтажу резака в монтажной скобе.
Неправильно Правильно
1
2
3
4
5
6
7
8
1 Установочная шайба
2 Область монтажа (выделена серым)
3 Изоляционный материал (не используйте эту
область для монтажа).
4 Винты установочной шайбы (4)
5 Расходные детали*
6 Винты скобы (2)
7 Монтажная скоба
8 Провод резака
