HPRXD Short Torch Инструкция по эксплуатации 80889J
23
2 – Установка
3. Подсоедините шланги резака к отсечному клапану в сборе (для ручных систем управления подачей газа) или
к дозировочной системе (для автоматических систем управления подачей газа). См. Рисунок 13.

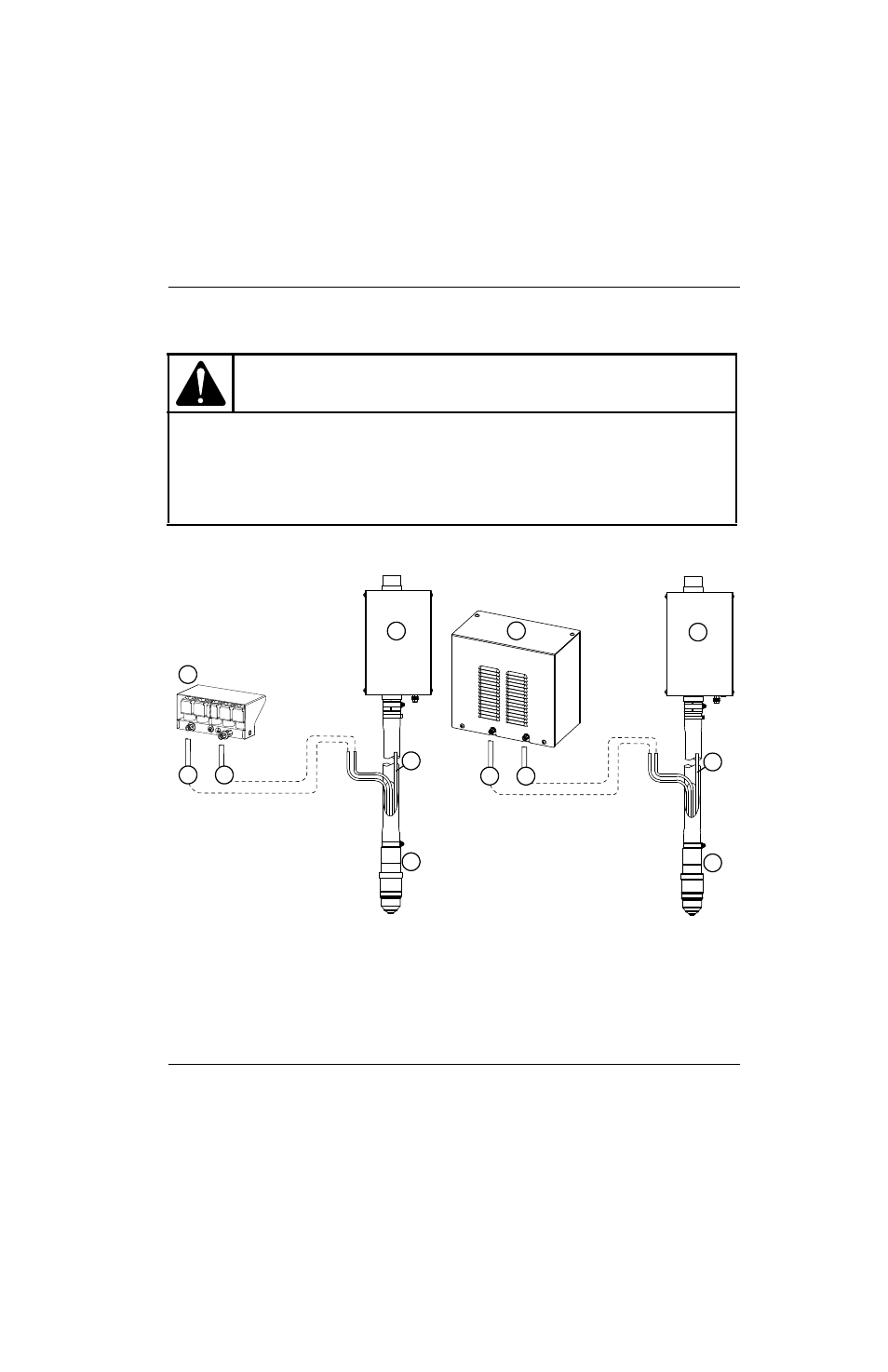

Рисунок 13
ОСТОРОЖНО!
Длина шлангов от резака до дозировочной системы или отсечного клапана в сборе имеет
принципиальное значение для качества резки и сроков службы расходных деталей. Не
изменяйте длину шлангов.
Свободный конец отводного шланга плазмообразующего газа следует располагать вдали от
области распространения искр, возникающих при прожиге, во избежание возгорания и
возможного повреждения проводов резака.
1
3
5
6
7
2
5
6
7
2
Ручная система
управления подачей газа
Автоматическая система
управления подачей газа
4
4
1 Отсечной клапан в сборе
2 Распределительная коробка
3 Дозировочная система
4 Отводной шланг плазмообразующего
газа (белый)
5 Короткий резак с интегрированным проводом
6 Шланг плазмообразующего газа (черный)
7 Шланг защитного газа (синий)
