20 HPRXD Short Torch Инструкция по эксплуатации 80889J
2 – Установка
Подсоединение кабелей
 Не допускается затягивать фитинги в местах соединений с излишним усилием.
Подсоединение распределительной коробки к системе зажигания дуги
1. Подсоедините к распределительной коробке один конец провода распределительной коробки.
 Этот провод можно подсоединить с любой из двух сторон коробки.

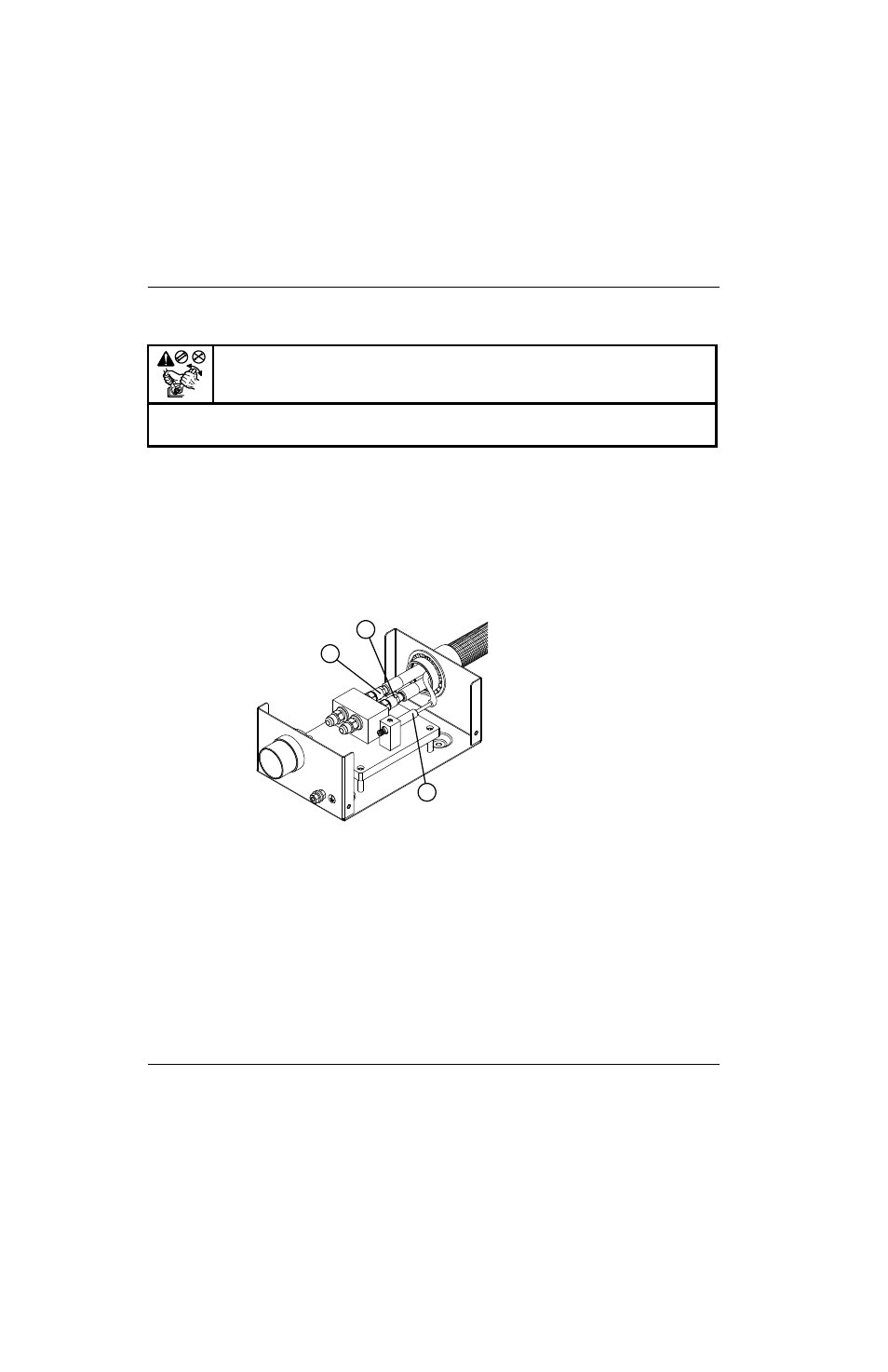

Рисунок 9
ОСТОРОЖНО!
Для правильного выкручивания и вкручивания фитингов, указанных в этих процедурах, всегда
используйте 2 гаечных ключа.
От системы зажигания дуги
2
3
1
1 Шланг подачи охлаждающей жидкости (зеленый)
2 Шланг отвода охлаждающей жидкости (красный) 3 Кабель вспомогательной дуги (желтый)
