HPRXD Short Torch Инструкция по эксплуатации 80889J
2 – Установка
Подсоединение короткого резака с интегрированным проводом к
распределительной коробке
1. Подсоедините короткий резак с интегрированным проводом к распределительной коробке.
Этот провод можно подсоединить с любой из двух сторон коробки.

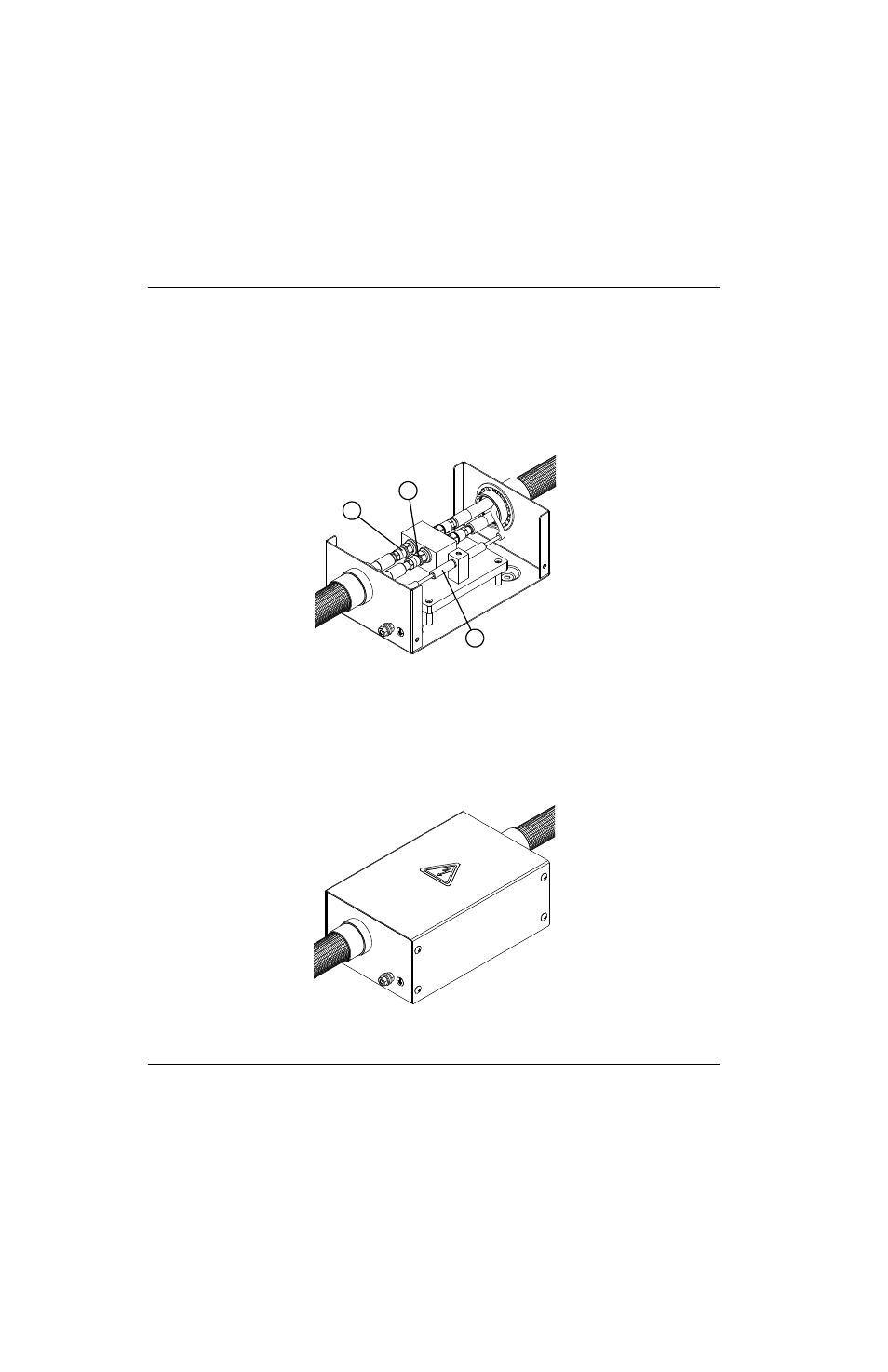

Рисунок 11
2. Установите крышку распределительной коробки.
Рисунок 12
От резака
От системы зажигания дуги
2
3
1
1 Шланг подачи охлаждающей жидкости (зеленый)
2 Шланг отвода охлаждающей жидкости (красный)
3 Кабель вспомогательной дуги (желтый)
