7
日本語

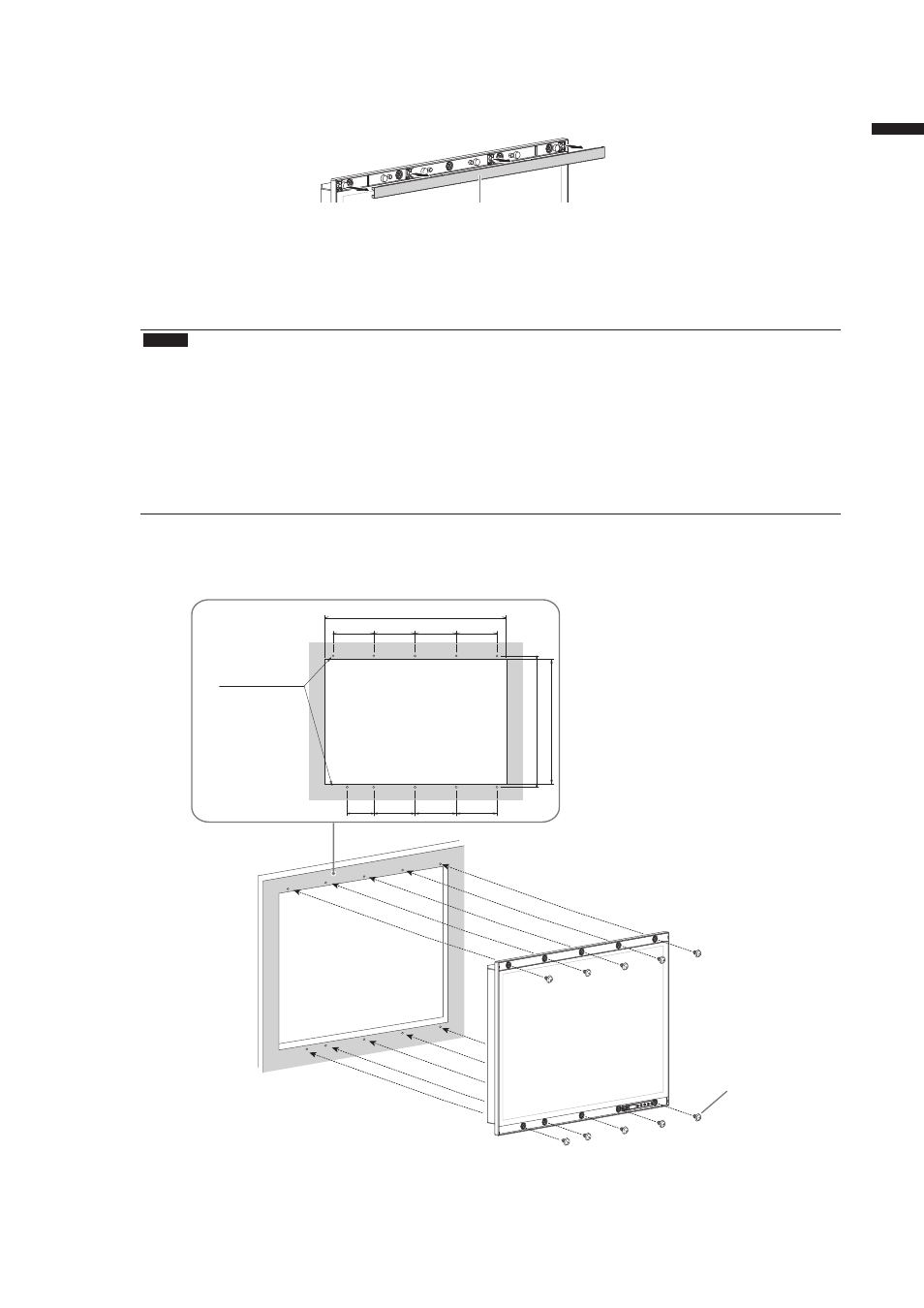

● 取付方法
1.
モニター本体にはめ込まれているねじ目隠しカバーを取り外します。
ねじ目隠しカバー(上/下)
2.
モニターの筐体取付穴(上下5箇所)と組み込み先の筐体をねじで固定します(推
奨トルク:1.6~1.8N・m)。
注意点
• この製品に取り付け用のねじは付属していません。別途、組み込み先の筐体に対応する、呼び径5mmのねじ
(10本)を準備してください。
• この製品の設置可能な角度(チルト)は次のとおりです。
- 0°(垂直)~60°上向き
• モニターはコンパスから離して設置してください。コンパスの誤差の原因となります。
モニターとコンパスとの安全距離は次のとおりです。
- 標準コンパス:1.50m
- 操舵用コンパス:1.00m
●
取付条件
• パネル開口寸法/ねじ穴間隔(単位:
mm
)
モニター下部には通風孔があります。十分な空
間を確保するため、組み込み先の筐体の厚みは
7mm以下にしてください。
410
133
133
135
429
597
135
90
133
135
135
ねじ
(呼び径5mm)
取付穴
(上下5箇所)
呼び径5
