AC電源端子台を使用する場合

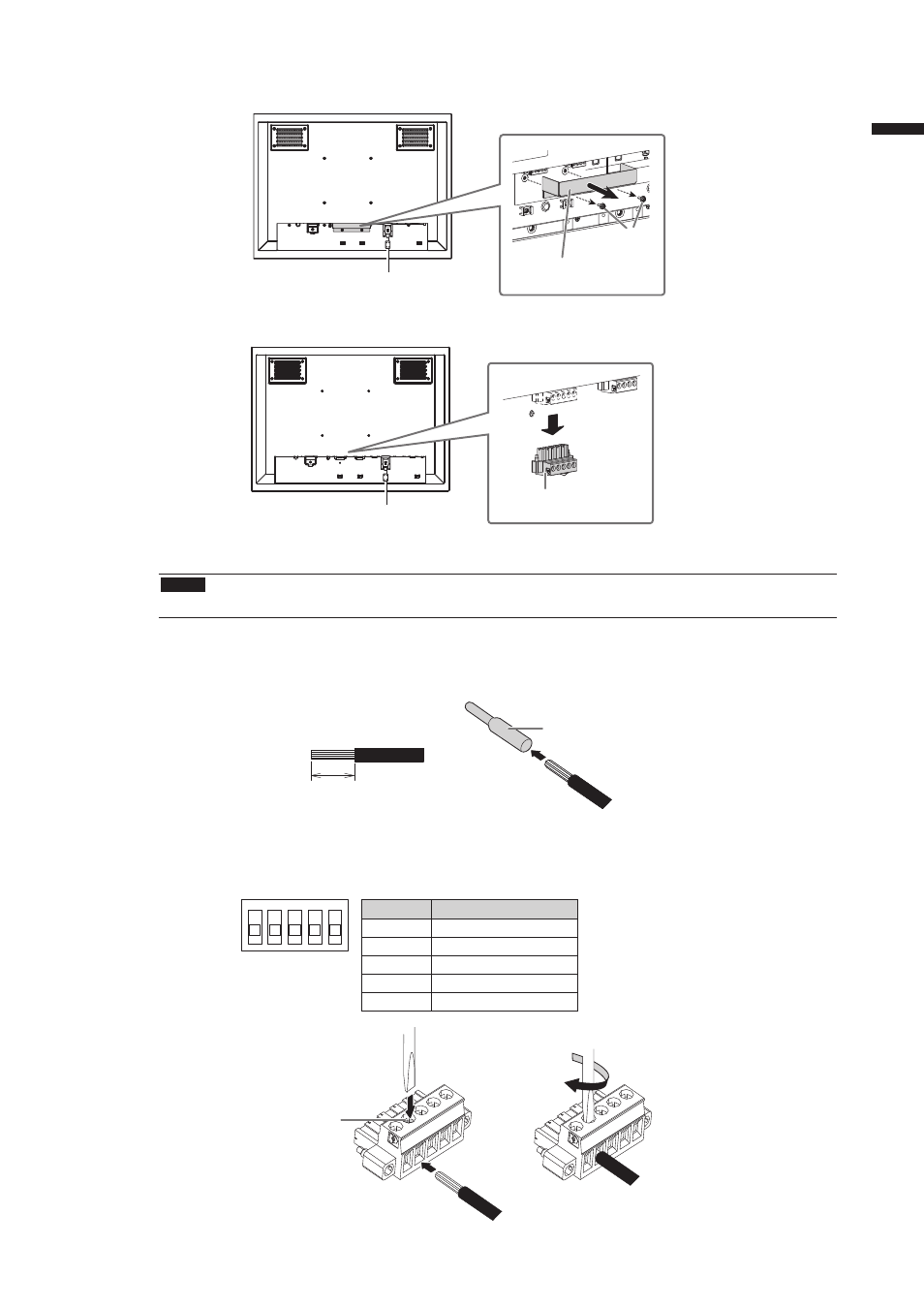

1. 端子台カバーを取り外します。
端子台カバー
ねじ
2. 端子台を取り外します。
AC電源端子台
3. 端子台に電線を接続します。
注意点
• 電線は、AWG 18~12(0.8~3mm
2
)のものを使用してください。
1. 電線の被覆を剥きます(被覆剥き線長さ:7±0.5mm)。
2. 先端処理が必要な場合は、棒端子(フェルール)を取り付けます。
フェルールは、フエニックス・コンタクト社製のものをご使用ください。
棒端子
7±0.5mm
3. 端子台に電線を挿入し、先端幅2.5mmのマイナスドライバでクランプねじを締めます(推奨トルク:0.5
~0.6N・m)。
端子台の入力極性は次のとおりです。
1
2
3
4
5
ピンNo.
入力極性
1
NC
2
AC(LIVE)
3
NC
4
AC(NEUTRAL)
5
NC
(NC:未接続)
クランプねじ
マイナスドライバ
電線
