13
●

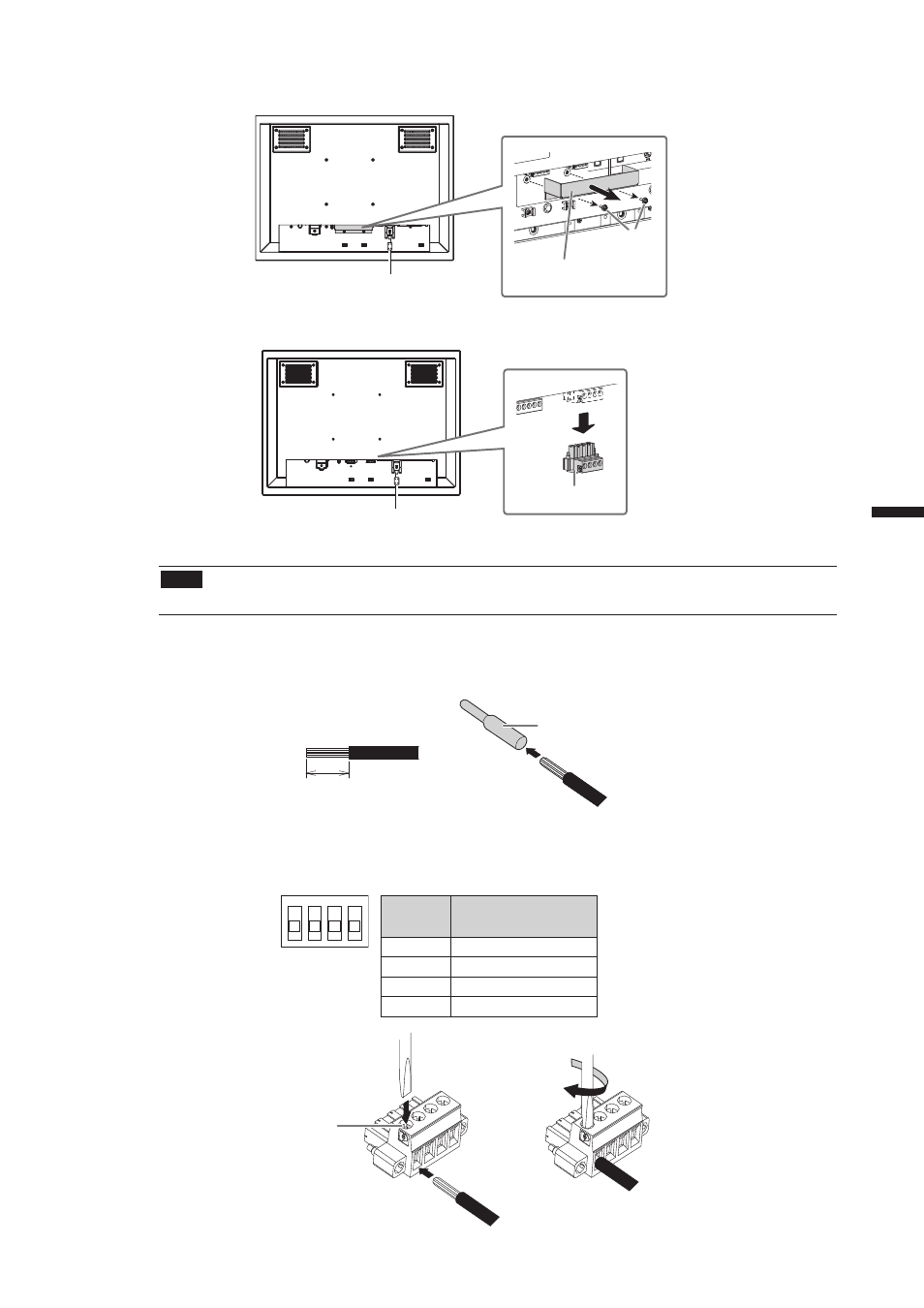

使用DC电源端子接线板
1. 卸下端子接线板护盖。
螺钉
端子接线板护盖
2. 断开端子接线板。
DC电源端子线板
3. 将电线连接到端子接线板。
注意
• 使用AWG 18~ 12(0.8~ 3 mm
2
)的电线。
1. 剥去电线的绝缘层(剥离长度:7±0.5 mm)。
2. 根据需要在每根电线的接头处安装金属环。
使用PHOENIX CONTACT制造的金属环。
金属环
7±0.5 mm
3. 将电线插入端子接线板并用尖头宽度为2.5 mm的一字螺丝刀拧紧夹紧螺钉(推荐扭矩:0.5到0.6
N•m)。
以下显示端子接线板的输入极性。
1
2
3
4
针脚编
号
输入极性
1
DC+
2
DC+
3
DC-
4
DC-
夹紧螺钉
一字螺丝刀
电线
中文
