8
УСТАНОВКА ИЗЛУЧАТЕЛЯ
Излучатель эхолота «107 Pro» создан с расчетом его монтажа
на транце лодки. Форма установленного надлежащим способом
излучателя позволяет вести надежные измерения при любой
скорости движения судна.

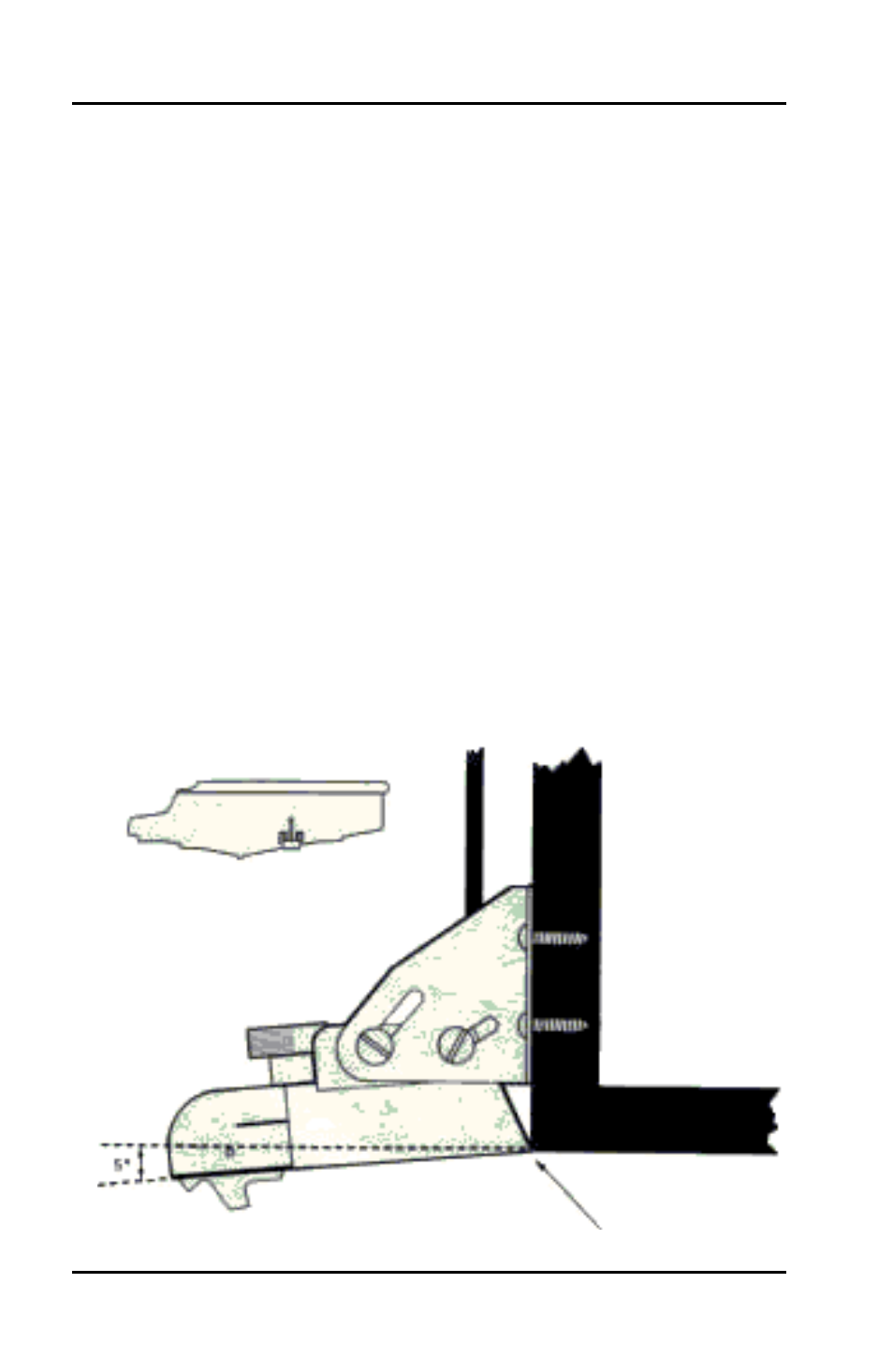

Пример установки показан на рис.7. Следует помнить, что поток
воды по поверхности излучателя должен идти гладко, без
завихрений, причем на любой скорости судна. Не следует
устанавливать излучатель вблизи выступов на днище, заклепок
и тому подобного. Эти выступы будут возмущать воду, что будет
сильно мешать работе излучателя.
Присоединить крепление к излучателю и приложите крепление
к транцу в месте, где будет крепиться излучатель (см. рис.7).
Разметить четыре отверстия на транце или на монтажной стенке
так, чтобы нижняя часть излучателя была вровень с плоскостью
Трюм
Плоскость днища
Рис.7
