7

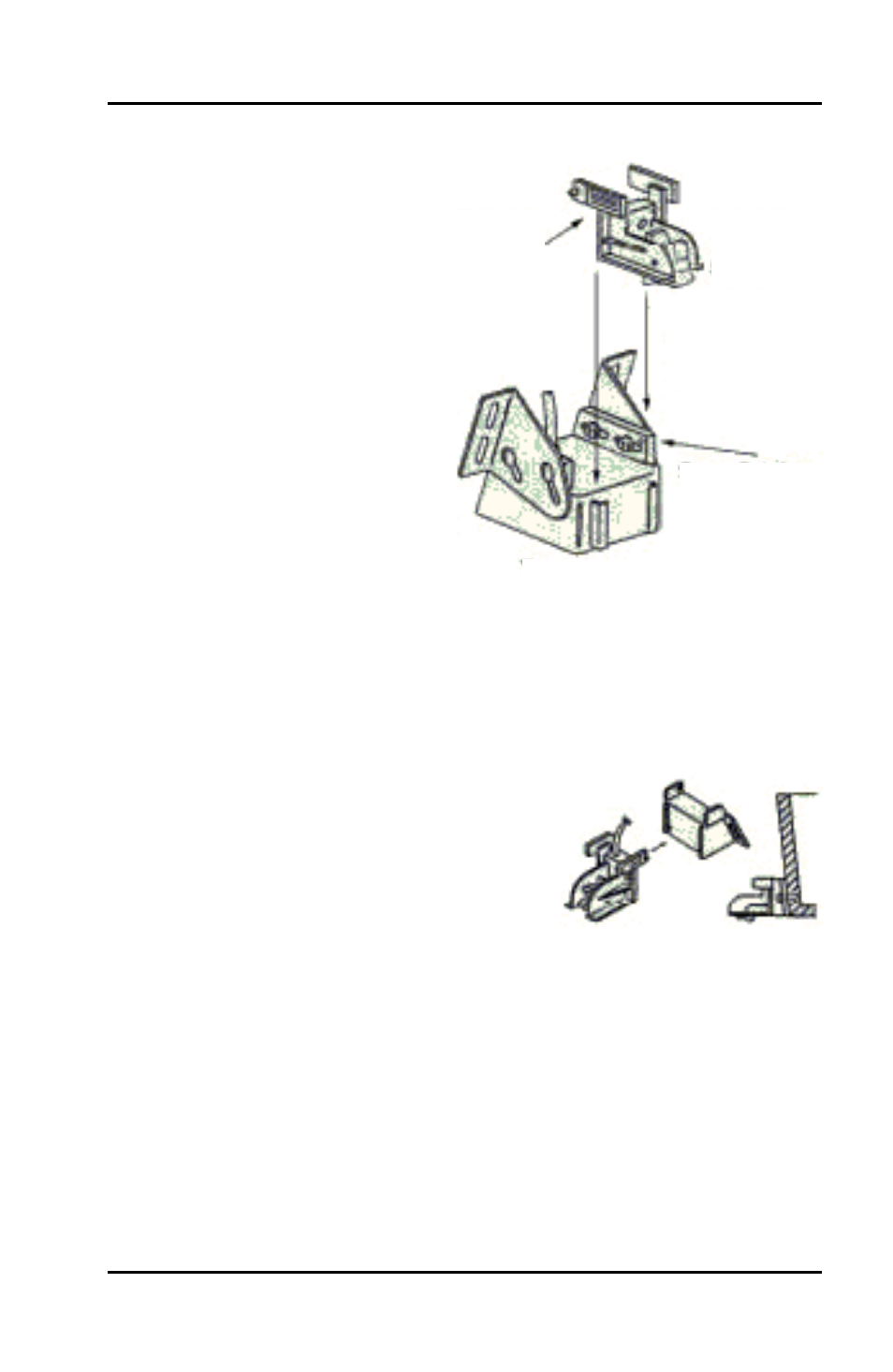

ПОДСОЕДИНЕНИЕ СБОРКИ ДАТЧИКА
Сборку датчиков скорости и
температуры прикрепить к
излучателю, как это показано
на рис. Сжать пластинки в
верхней части сборки датчика
и опустить сборку вниз по
направляющим на тыльной
стороне излучателя. Надавить
с силой до упора, после чего
потянуть верхние пластинки в
обратном направлении, чтобы
они защелкнулись в пазы на
излучателе.
Здесь
сжимать
Датчик
температуры
и скорости
Сдвинуть вниз по
направляющим
Выступы
входят в
пазы
Сборка излучателя
ДРУГОЙ СПОСОБ КРЕПЛЕНИЯ ДАТЧИКА
Рис.5
Если предполагается установить
излучатель в трюме судна или на
опускном
электромоторе
(описывается на стр.11), датчик будет
крепиться при помощи комплектной
крепежной струбцины, вместо того,
чтобы крепить его к излучателю.
Рис.6
ОСТОРОЖНО:
Рекомендуется зафиксировать крыльчатку
датчика скорости, чтобы она не вращалась свободно во
время перевозки судна на прицепе. Если вода не будет
смазывать подшипники крыльчатки, возможно повреждение.
Для стопорения крыльчатки используйте простую резинку.
