УСТАНОВКА БЛОКА ДАТЧИКОВ
Блок датчиков следует устанавливать на расстоянии не более
одного метра от экранного блока. Блок датчиков следует
укрепить на подходящей поверхности, для чего можно
использовать шурупы, входящие в комплект поставки эхолота
или укрепить блок датчиков на подходящей подставке, которую
можно сделать самому или купить что нибудь подходящее. Блок
датчиков герметичен достаточно, чтобы колебания погоды не
влияли на него, но затапливать его не следует.
СБОРКА ИЗЛУЧАТЕЛЯ
Осмотреть излучатель и набор креплений для него. В набор
креплений входят:
1 излучатель
2 угловые щеки
4 винта крепления щек
4 шайбы
4 гайки
4 крепежных винта

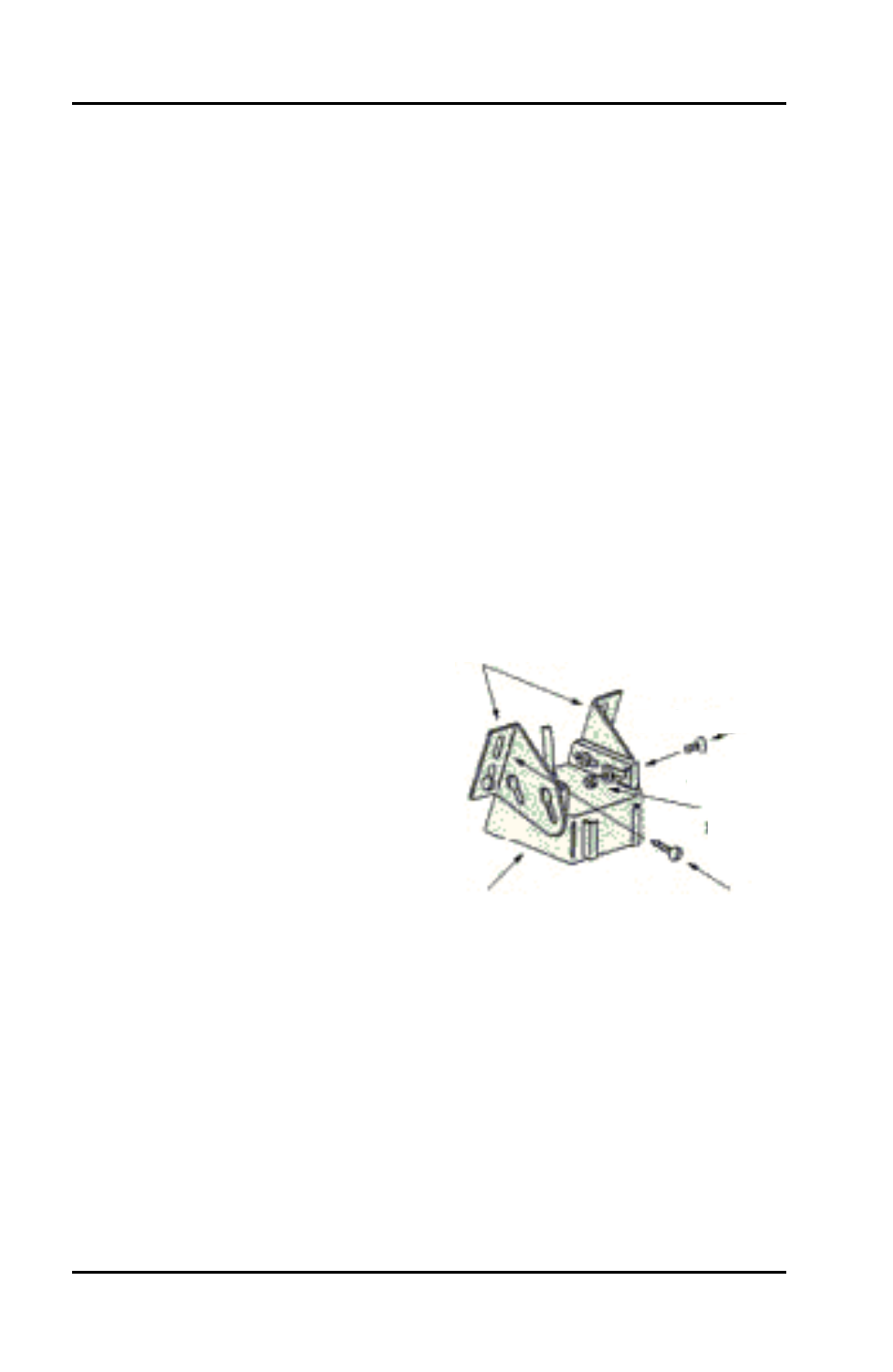

Угловые щеки
В и н т ы
крепления
щек
Шайбы
и гайки
Крепежные винты Излучатель
Рис.4
Соединить угловые щеки с излучателем, как это показано на
рис.4. Внешние плоскости щек должны быть разведены наружу,
т.е. от излучателя. В случае недостатка свободного места,
возможно крепление щек к излучателю внешними плоскостями
внутрь.
