11
трюме, наблюдая за
изображением на экране.
Выбранное место следует
отметить.

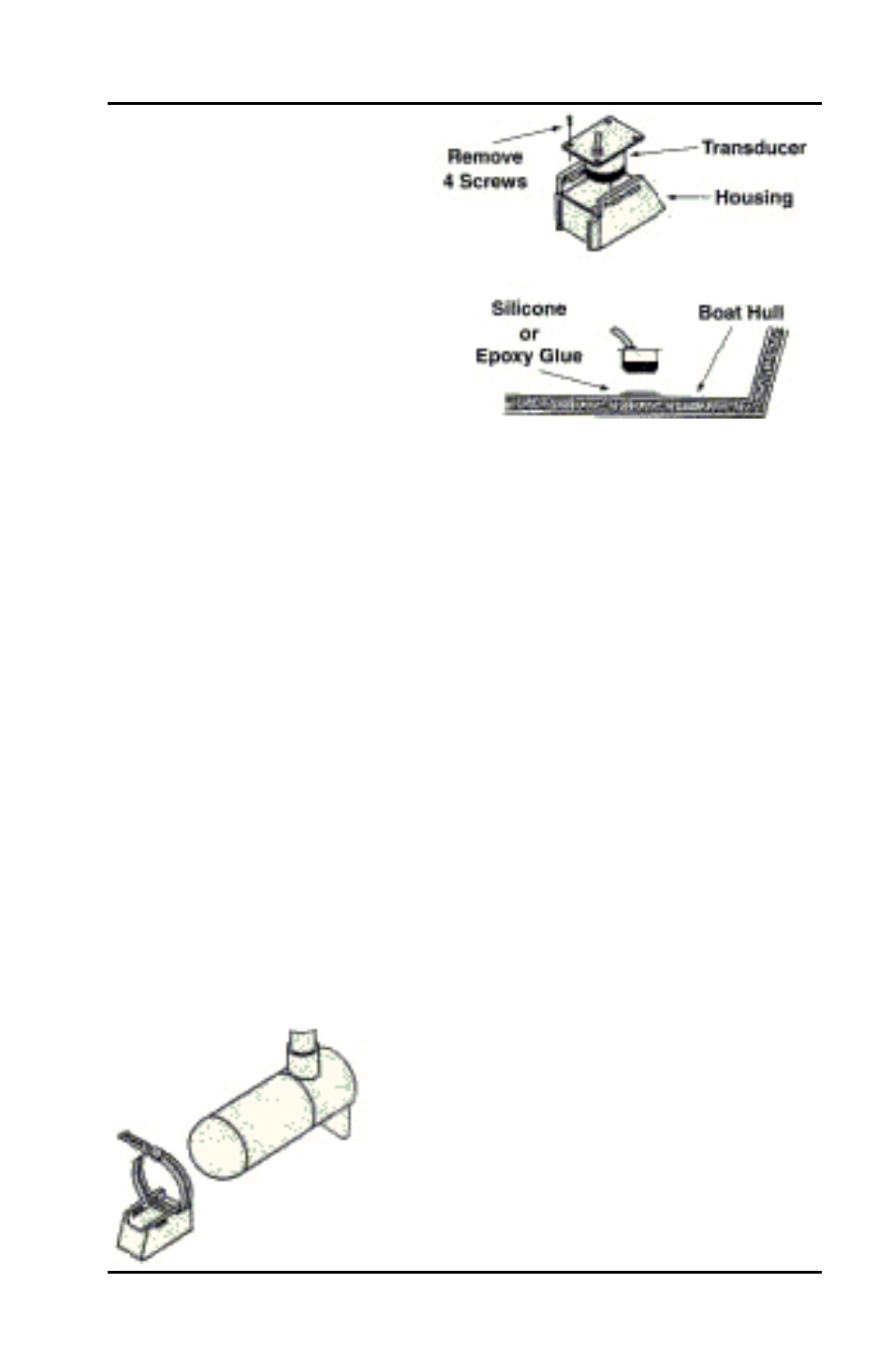

Чтобы укрепить излучатель
в выбранном месте трюма,
место это следует очистить
от загрязнений и масел.
Намажьте эпоксидным или
силиконовым клеем пятно, по размеру соответствующее
контактной поверхности излучателя и трюма. Излучатель
наложить на клей. Сильно прижать, слегка поворачивая
излучатель в ту или другую стороны, чтобы удалить воздушные
пузырьки из слоя клея между излучателем и днищем. До начала
использования излучателя клей должен полностью засохнуть
(полимеризоваться).
КРЕПЛЕНИЕ ИЗЛУЧАТЕЛЯ НА ОПУСКНОМ МОТОРЕ
Используя два хомута или большие кольца для крепления
кабелей (в комплект поставки не входят), прикрепить излучатель
к корпусу электрического опускного мотора. Хомуты следует
совмещать со специальными пазами на корпусе излучателя,
чтобы обхватить его и корпус мотора. Излучатель должен
крепиться к опускному мотору снизу, как показано на рис.10.
По стойке опускного мотора кабель излучателя следует
проложить с использованием хомутов или крепежных колец
меньшего диаметра. Следует убедиться
в том, что кабель излучателя не будет
поврежден при движениях опускного
мотора. Разъем кабеля излучателя
следует подсоединить к тыльный
стороне экранного блока эхолота и
укрепить винтами.
Рис.10
