Sk 300 g2, миниатюрный (карманный) передатчик – Инструкция по эксплуатации Sennheiser ew-300_g2
Страница 7
Радиосистема Sennheiser ew300 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
53
SK 300 G2, миниатюрный (карманный) передатчик

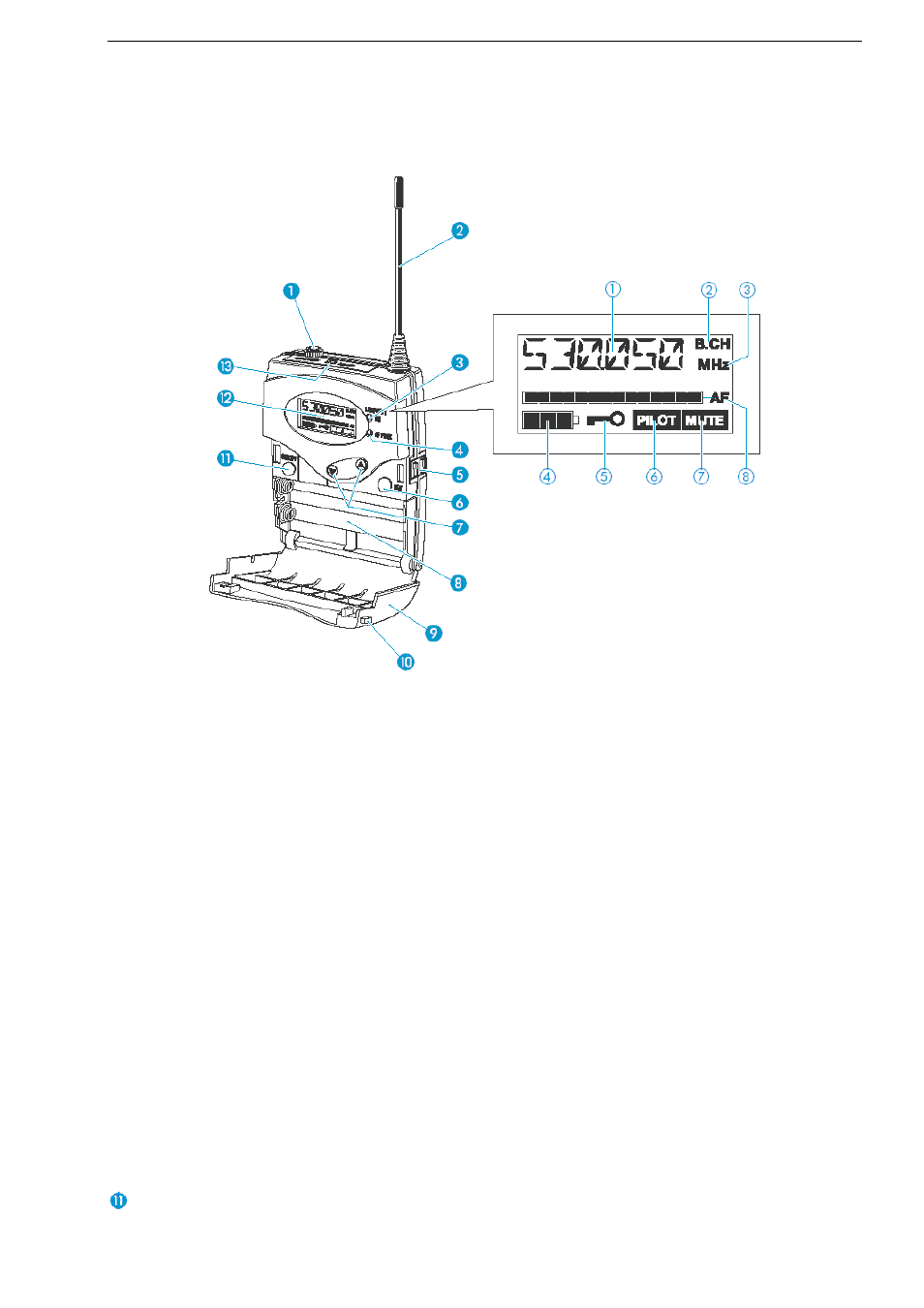

Элементы управления
Панель ЖК-дисплея
n
Микрофонный/линейный
вход
(MIC/LINE), разъем 3,5 мм мини-джек
①
Символьный дисплей
o
Антенна
②
«B.CH» - появляется при отображении
банка каналов (В) и номера канала (СН)
p
Красный светодиод рабочего режима
и зарядки батареек (ON/LOW BATT)
③
При отображении частоты появляется
«MHz»
q
Желтый светодиодный индикатор
перегрузки звукового сигнала (AF PEAK)
④
4-сегментный
индикатор
разрядки
батареек
r
Контакты зарядного устройства
⑤
Иконка активности режима защиты (
Lock)
s
Кнопка
SET
⑥
Иконка «PILOT» - активность трансляции
пилот-тона
t
Кнопка-«качалка»
▲
/
▼
(вверх/вниз)
⑦
Иконка «MUTE» - заглушение звукового
выхода
u
Отсек для батареек/аккумуляторов
⑧
Индикатор принятого звукового сигнала
«АF»
v
Крышка отсека для батареек/аккумул.
w
Замок крышки отсека
Кнопка
ON
/
OFF
(служит как ESC
(отмена) в текущем меню
