Радиосистема Sennheiser ew300 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
52

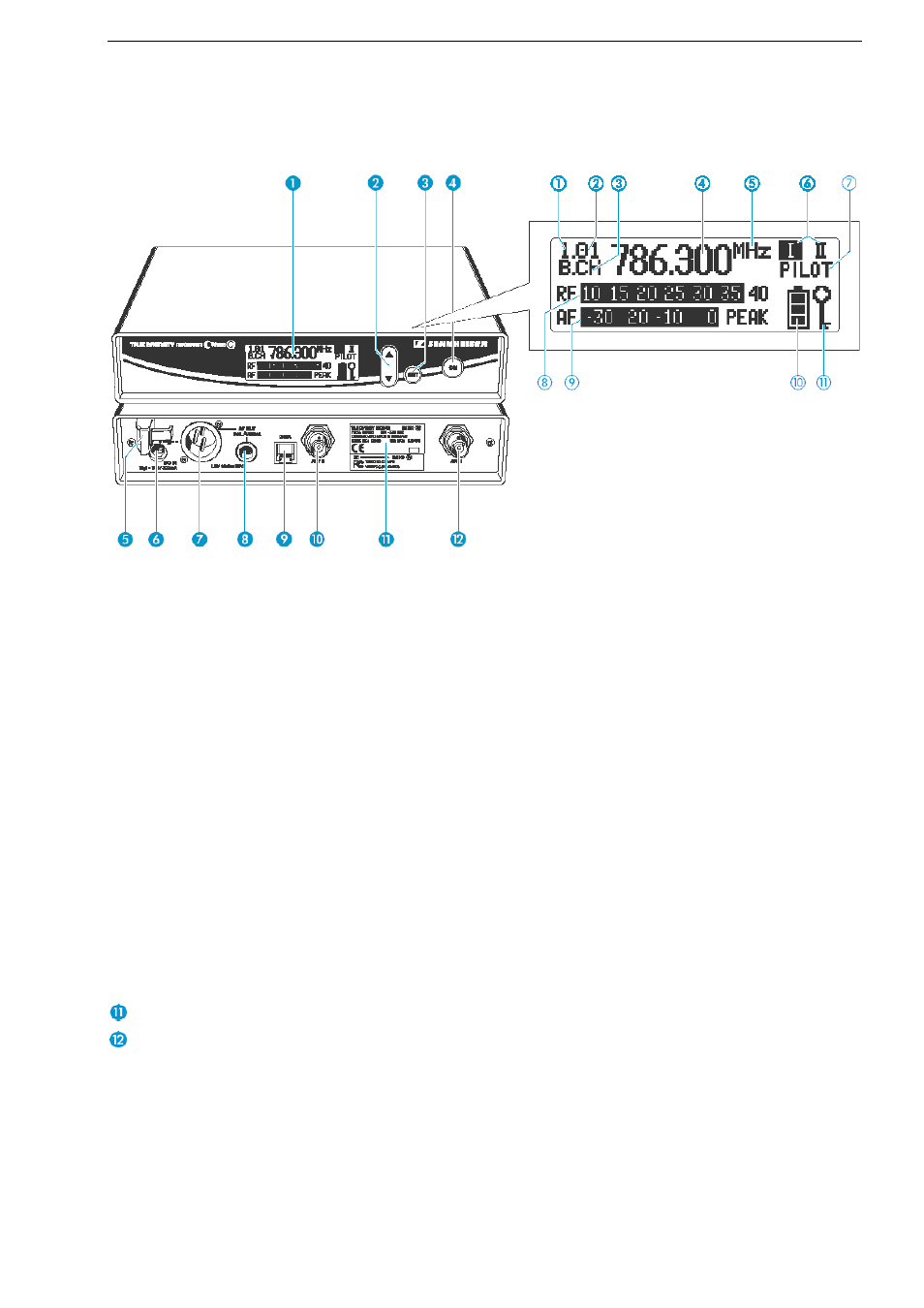

Обзор элементов управления
ЕМ 300 G2, рэковый приемник
Элементы управления
Панель ЖК-дисплея
n
ЖК-дисплей
①
Текущий банк «1…8, U»
o
Кнопка-«качалка»
▲/▼
(курсор)
②
Номер текущего канала «1…4»
p
Кнопка
SET
с подсветкой
q
Кнопка
ON
с подсветкой
(служит как
ESC (отмена) в текущем меню)
③
«B.CH» - аббревиатура для банка (В) и
номера канала (СН)
r
Фиксатор шнура электропитания
④
Символьный дисплей
s
Гнездо для подключения внешнего
блока питания
⑤
При отображении частоты появляется
«MHz»
t
Звуковой выход (AF OUT BAL), разъем
XLR, балансный
⑥
Иконки разнесенного приема (активность
антенны I или II)
u
Звуковой выход (AF OUT UNBAL),
разъем 1/4” (6,3 мм) джек, небалансный
⑦
Иконка «PILOT» - активность пилот-тона
v
Сервисный интерфейс (DATA)
⑧
Индикатор принятого РЧ-сигнала «RF»
w
Антенный вход 2 (ANT II), разъем BNC
⑨
Индикатор принятого звукового сигнала
Серийный номер и инфо об устройстве
«АF» с индикатором перегрузки «PEAK»
Антенный вход 1 (ANT I), разъем BNC
⑩
4-сегментный
индикатор
разрядки
батареек в передатчике (LOW BATT)
⑪
Иконка активности защищенного режима
(Lock)
Внимание:
Более подробные иллюстрации и инфо
приведены в главе «Выбор заглавной
страницы меню» на стр. 78
