Инструкция по эксплуатации Sennheiser ew-300_g2
Страница 14
Радиосистема Sennheiser ew300 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
60

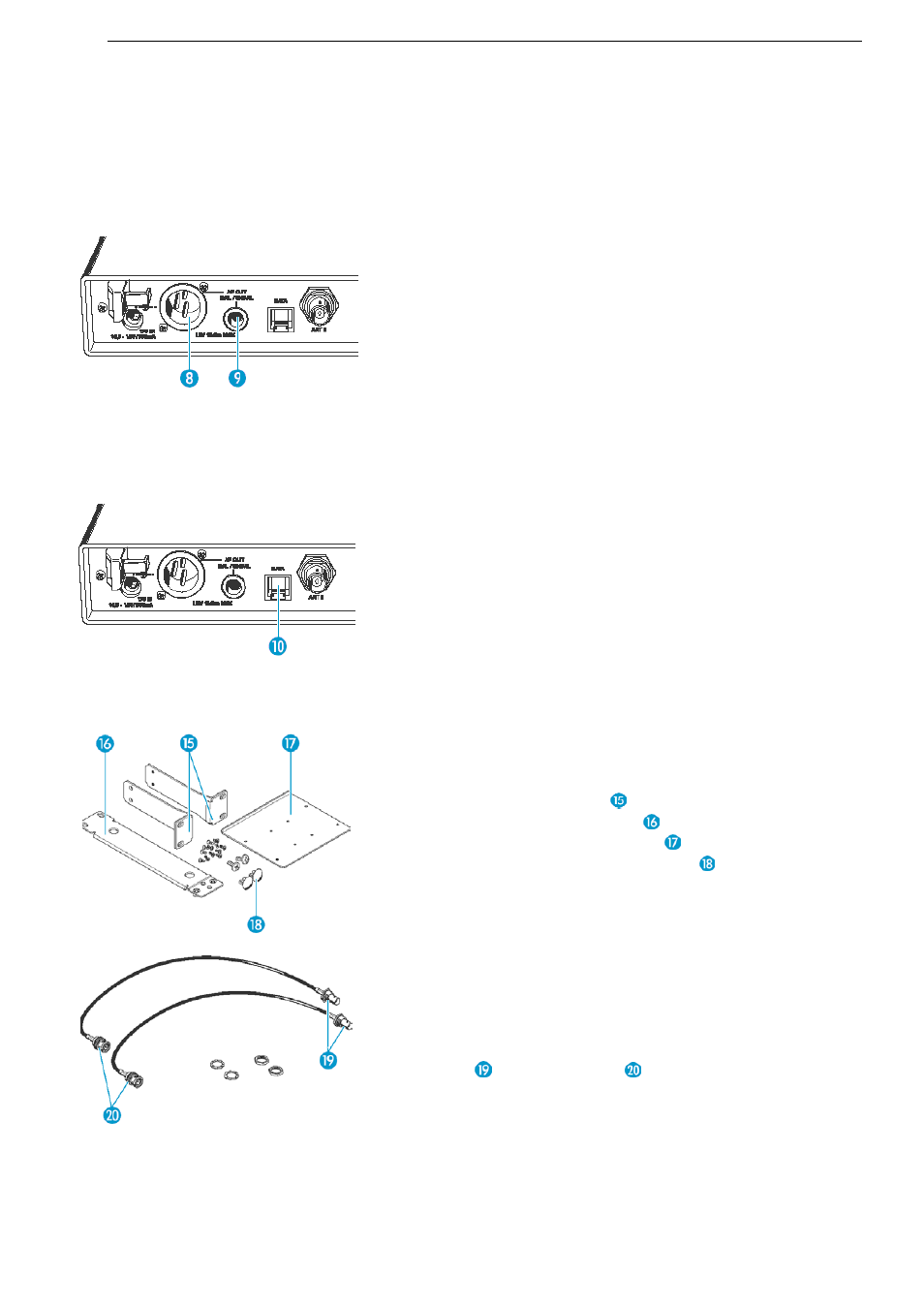

Подключение к усилителю/микшерному пульту
В ЕМ 300 G2 имеются звуковые выходы XLR-3M
u
и
¼” джек
v
, благодаря чему приемник можно
подключить одновременно к двум устройствам
(напр.,
усилителю
и
микшерному
пульту).
Регулировка влияет на уровень сразу обоих
выходов.
►
Подключите усилитель/ микшерный пульт к
гнезду
u
XLR-3M или
v
¼” джек.
Подробная информация о балансных и небалансных
соединениях приведена в главе "Техническая
информация" на стр. 91.
►
Через рабочее меню настройте уровень сигнала,
подаваемый со звуковых выходов (AF OUT) на
входы усилителя/ микшерного пульта (подробнее
о настройке уровней см. стр. 77).
Сервисный интерфейс
Интерфейс
w
применяется исключительно в целях
технического обслуживания устройства.
19-дюймовый рэковый адаптер
и установка антенн
Для установки одного или нескольких приемников в
рэк требуется адаптер GA2, который состоит из:
•
двух рэковых «ушек»
•
одной связующей планки
•
одной связующей пластины
•
2 заглушек для антенных гнезд
• 12 шурупов М 3х6
• 2 шурупов М 6х10
При установке в рэк только одного приемника
следует использовать набор AM 2 (см. аксессуары)
для монтажа антенны передатчика на лицевой
панели рэкового адаптера GA 2. AM 2 состоит из:
• двух кабельных удлинителей BNC (ввинтите BNC-
гнездо
в BNC-разъем )
• двух прокладок
• двух гаек
