Инструкция по эксплуатации Sennheiser ew-300_g2
Страница 15
Радиосистема Sennheiser ew300 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
61

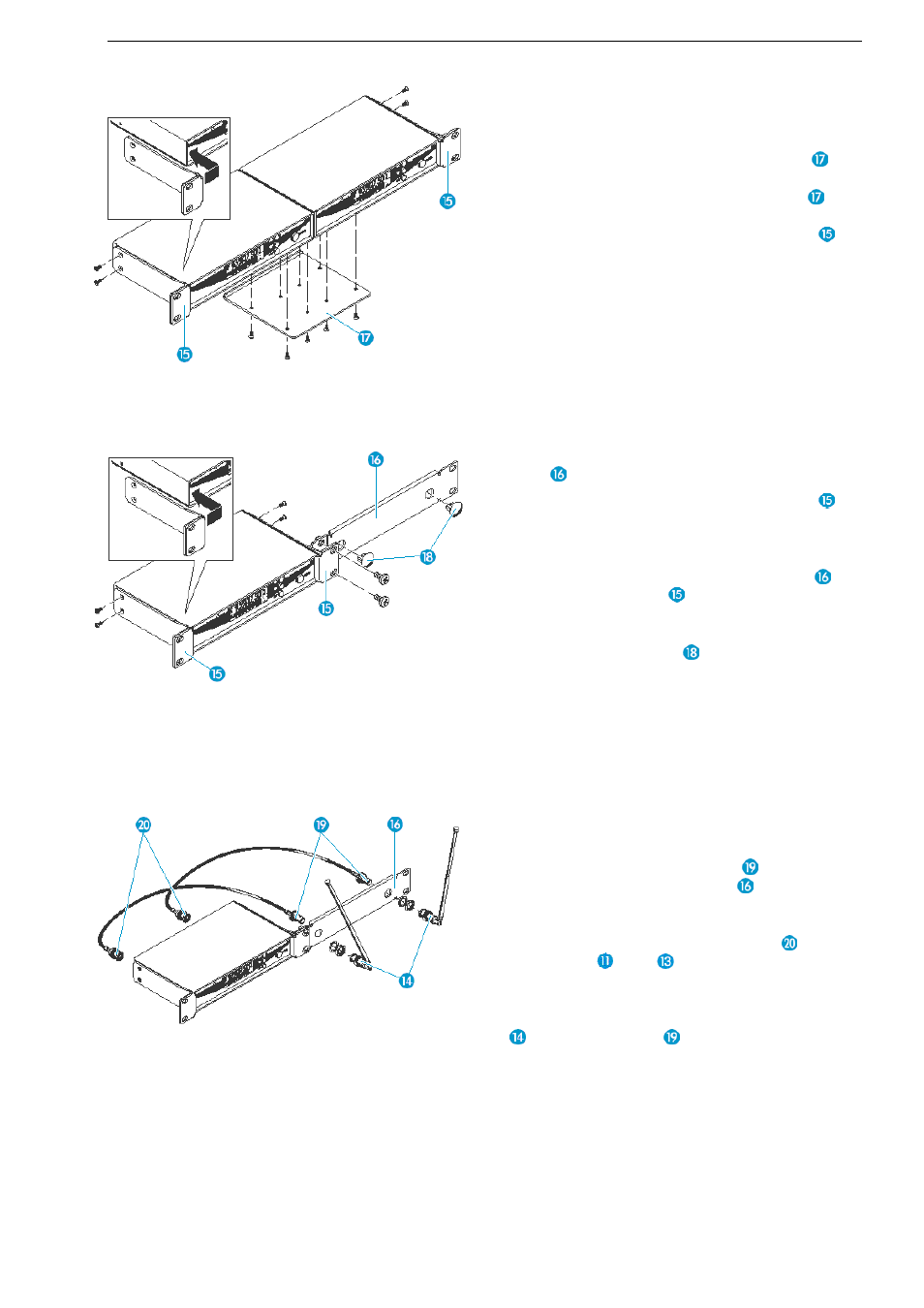

Для установки двух EM 300 G2 в рэк:
►
Поставьте два приемника рядом на
ровную поверхность лицом вперед.
►
Выровняйте связующую пластину
по
отверстиям в нижних панелях устрйоств.
►
Закрепите связующую пластину
на
приемниках с помощью шурупов M 3x6.
►
Приставьте два рэковых «ушка»
к
боковым панелям приемников.
►
Закрепите рэковые «ушки» с помощью
шурупов M 3x6.
►
Вдвиньте приемники в рэк.
►
Надежно закрепите гайками «ушки» на
профиле рэка.
При установке в рэк только одного
приемника следует использовать связующую
планку вместо второго приемника.
►
Приставьте два рэковых «ушка»
к
боковым панелям приемника.
►
Закрепите рэковые «ушки» с помощью
шурупов M 3x6.
►
Прикрепите связующую планку
к
одному из «ушек» с помощью шурупов
M 6x10.
►
Если внешние антенны не используются,
вставьте заглушки
в отверстия для
антенн на связующей планке.
►
Плавно вдвиньте приемник в рэк.
►
Надежно закрепите гайками «ушки» на
профиле рэка.
Для установки антенн на лицевую панель
рэкового
адаптера GA 2 следует
использовать набор AM 2:
►
Закрепите два BNC-гнезда
кабельного
удлинителя в отверстиях
с помощью
входящих в комплект AM 2 прокладок и
гаек.
►
Подключите два BNC-разъема
к РЧ-
выходам
и
на задней панели
приемника.
►
Плавно вдвиньте приемник в рэк.
►
Закрепите две телескопические антенны
на BNC-гнездах .
►
Выдвиньте антенны вверх, разведите в
стороны "буквой V" и осуществите
настройку приема.
