Коммутация KCW-1
Èíñòðóêöèè ïî ïîäêëþ÷åíèþ óñòðîéñòâ íå èìåþùèõ âûõîäà
SUBWOOFER OUT

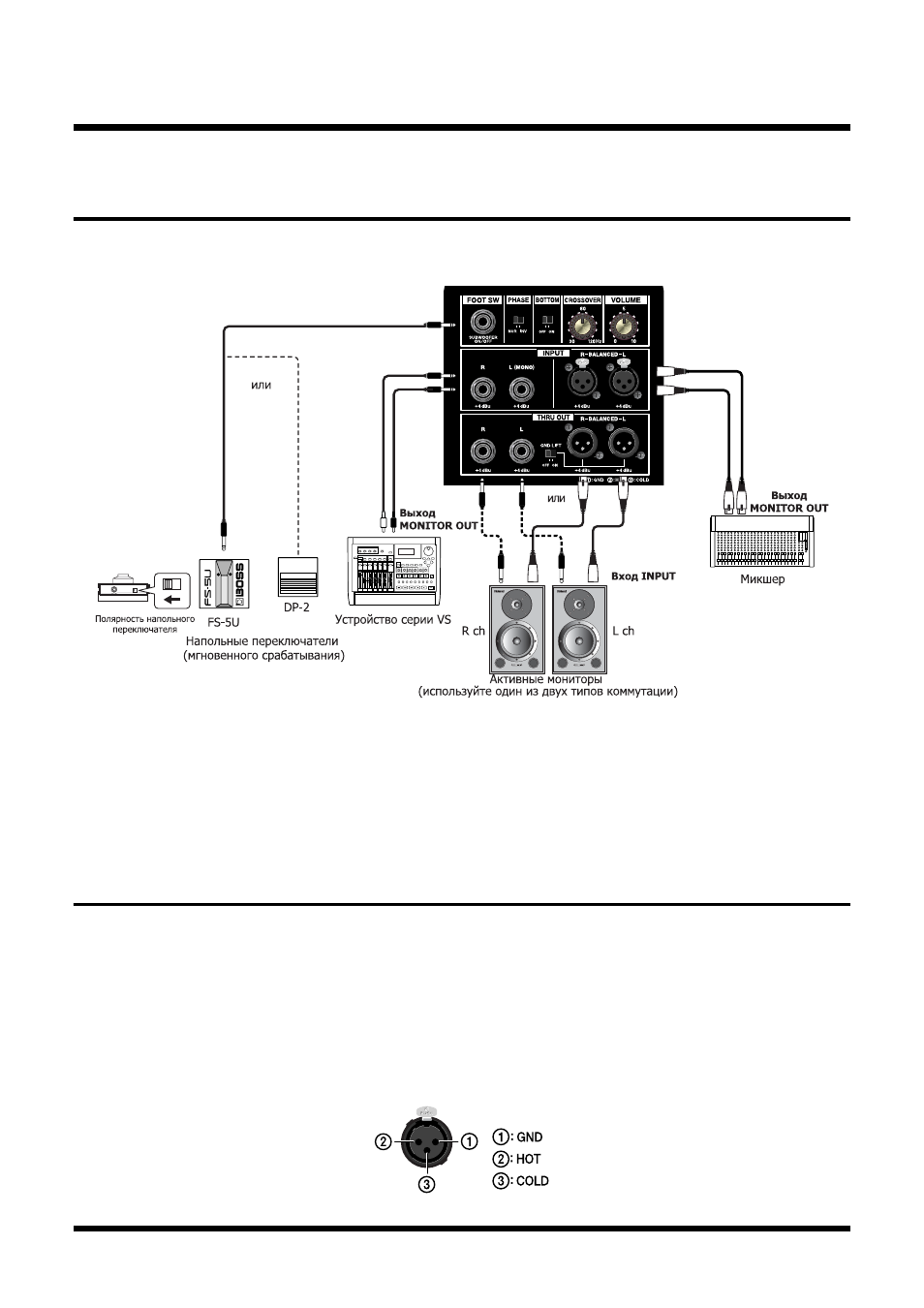

Если проводится подключение к KCW-1 дополнительных устройств не имеющих выхода
SUBWOOFER OUT, то используйте приведенную ниже схему коммутации.
fig.
Выходные сигналы от устройств серии VS и другого оборудования подаются на входные разъёмы
INPUT KCW-1. Подключение активных мониторов серии DS или других устройств такого же типа к
субвуферу KCW-1 проводится через выходные разъёмы THRU OUT.
Входная секция субвуфера INPUT имеет разъёмы XLR и 1/4" джек. Оба типа этих разъёмов могут быть
использованы одновременно и это требует установки правильного баланса громкости между входами
подключенных устройств. Секция THRU OUT также имеет разъёмы XLR и 1/4" джек, которые могут
быть использованы одновременно.
Ïðèìå÷àíèå ê ïðîöåññó êîììóòàöèè
* Чтобы избежать возможного сбоя в работе или поломки используемого оборудования, обязательно устана-
вливайте минимальный уровень громкости на используемом оборудовании перед его включением. Для
KCW-1 регулятор громкости VOLUME должен быть установлен в положение "0".
* Если используемые коммутационные кабели имеют встроенные сопротивления, то это может привес-
ти к сильному ослаблению полезного сигнала. В этом случае замените кабели, например, на кабели серии
Roland PCS.
* Распайка разъёмов XLR типа показана на рисунке ниже. Перед проведением коммутации обязательно
убедитесь, что использована данная распайка для ваших кабелей и коммутируемого оборудования.
fig.31
