Страница 11
11

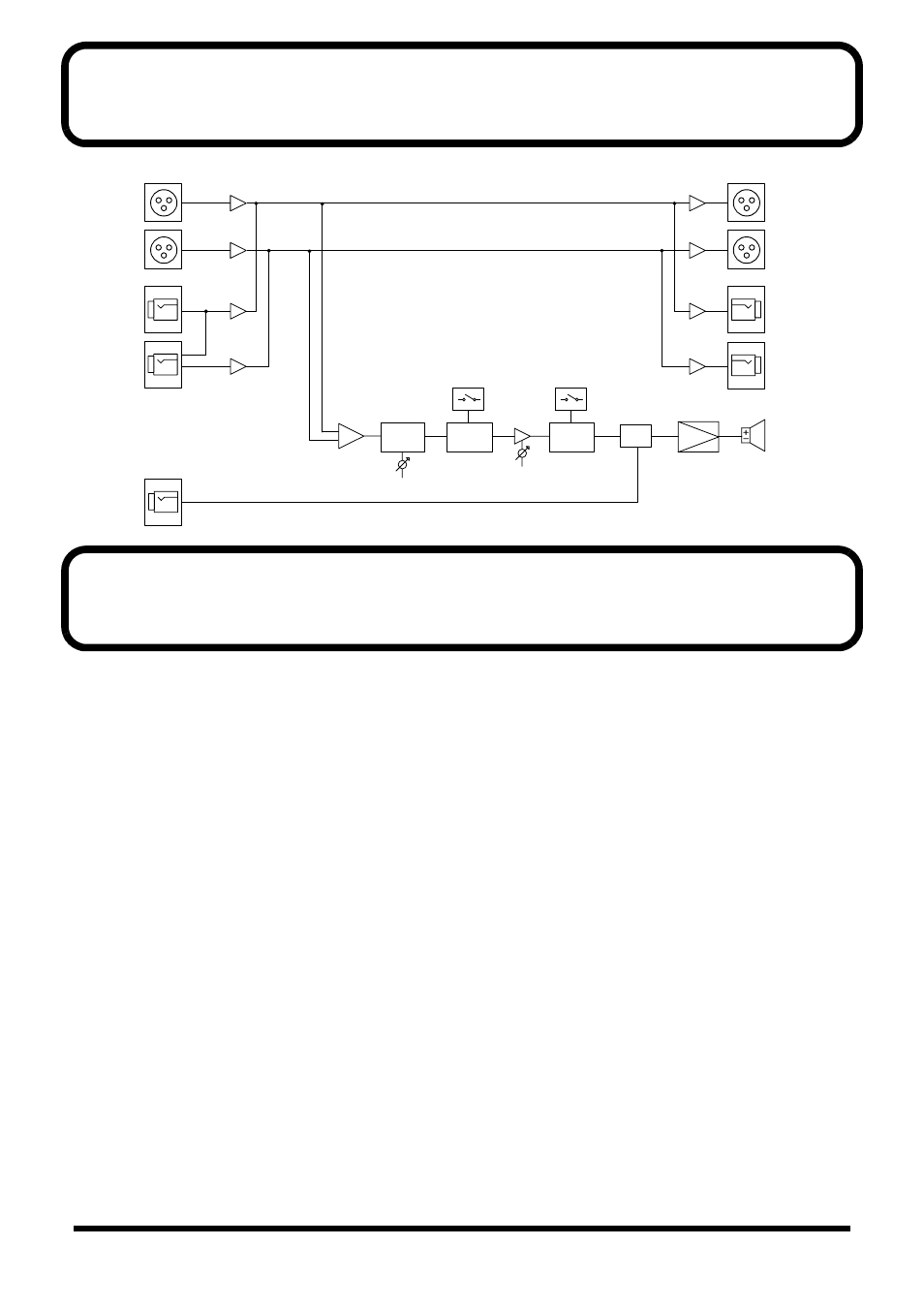

Áëîê-ñõåìà
fig.50
Ñïåöèôèêàöèÿ
Àêòèâíûé ñóáâóôåð KCW-1:
Âûõîäíàÿ ìîùíîñòü
200 Вт
Íîìèíàëüíûé óðîâåíü âõîäíîãî ñèãíàëà (íà
100 Ãö)
Input: +4 dBu (XLR и 1/4" типа)
Íîìèíàëüíûé óðîâåíü âûõîäíîãî ñèãíàëà (íà
100 Ãö)
Thru Out: +4 dBu (XLR и 1/4" типа)
* 0 dBu = 0.775 Vrms
Äèíàìèê
25 см x 1
Ðåãóëÿòîðû
Ручка VOLUME
Ручка CROSSOVER
Переключатель BOTTOM
Переключатель PHASE
Переключатель POWER
Переключатель GND LIFT
Èíäèêàòîðû
POWER
OPERATION
Ðàçúåìû
INPUT Connector L, R (XLR типа)
INPUT Jack L (MONO), R (1/4” джек)
THRU OUT Connector L, R (XLR типа)
THRU OUT Jack L, R (1/4” джек)
FOOT SW Jack (1/4” джек)
Ñåòåâîå ïèòàíèå
AC 117 V, AC 230 V, AC 240 V: 50/60 Hz
AC 220 V: 60 Hz
Ïîòðåáëÿåìàÿ ìîùíîñòü
135 Вт
Ãàáàðèòû
438 х 440 х 460 мм
Âåñ
23.0 кг
Àêñåññóàðû
Руководство по эксплуатации
Сетевой шнур
Îïöèè
Педальный переключатель DP-2
Напольный ножной переключатель FS-5U (BOSS)
* В интересах улучшения продукта спецификации и внешний
вид могут быть изменены без предварительного
уведомления.
THRU OUT L
THRU OUT L
XLR
POWER AMP
SPEAKER
BOTTOM
BOTTOM
VOLUME
MUTE
PHASE
PHASE
CROSSOVER
CROSSOVER
THRU OUT R
THRU OUT R
XLR
INPUT L
INPUT L
XLR
FOOT SW
INPUT R
INPUT R
XLR
(MONO)
