8

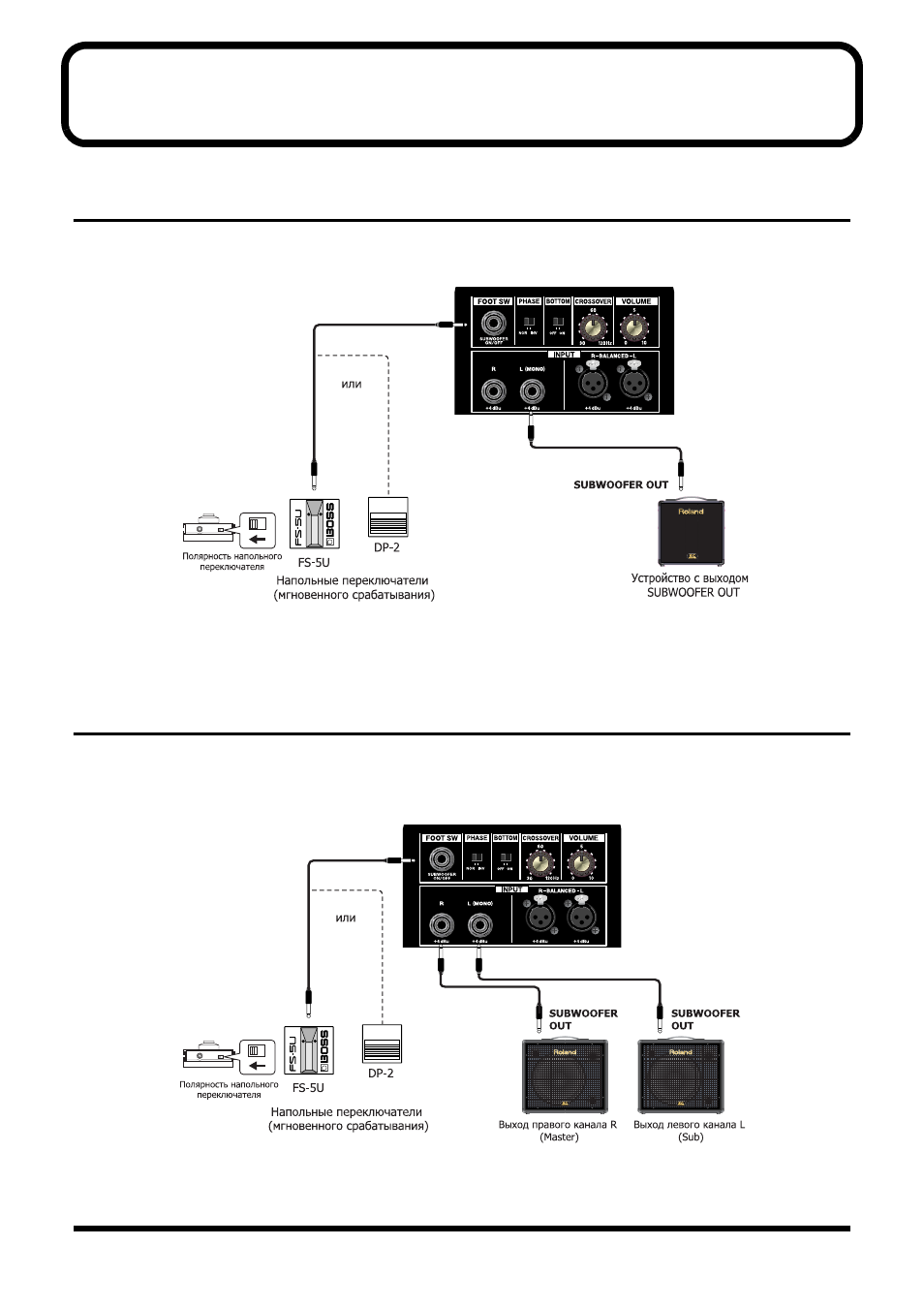

Êîììóòàöèÿ KCW-1
Èíñòðóêöèè ïî ïîäêëþ÷åíèþ óñòðîéñòâ îñíàùåííûõ
âûõîäîì SUBWOOFER OUT (ìîíî ïîäêëþ÷åíèå)
Если, подключаемые к KCW-1, устройства имеют специальный выход SUBWOOFER OUT, то коммута-
ция производится по приведенной ниже на рисунке схеме.
fig.
Используйте аудио кабель с джеками 1/4" для подключения выхода SUBWOOFER OUT дополнитель-
ного акустического устройства к входу INPUT L (MONO) системы KCW-1.
Èíñòðóêöèè ïî ïîäêëþ÷åíèþ óñòðîéñòâ îñíàùåííûõ
âûõîäîì SUBWOOFER OUT (ñòåðåî ïîäêëþ÷åíèå)
Если вы подключаете KCW-1 к дополнительным акустическим системам типа KC-550/350 и исполь-
зуете стерео коммутацию, то подключение данных устройств проводится по данной на рисунке ниже
схеме.
fig.
Используйте аудио кабели с джеками 1/4" для подключения выходов SUBWOOFER OUT мастер-кана-
ла R (Master) и подканала L (Sub) дополнительных акустических устройств КС-550/350 к входам INPUT
L и R системы KCW-1.
