6
Îïèñàíèå ïàíåëè óïðàâëåíèÿ
Q
Ñåêöèÿ óïðàâëåíèÿ

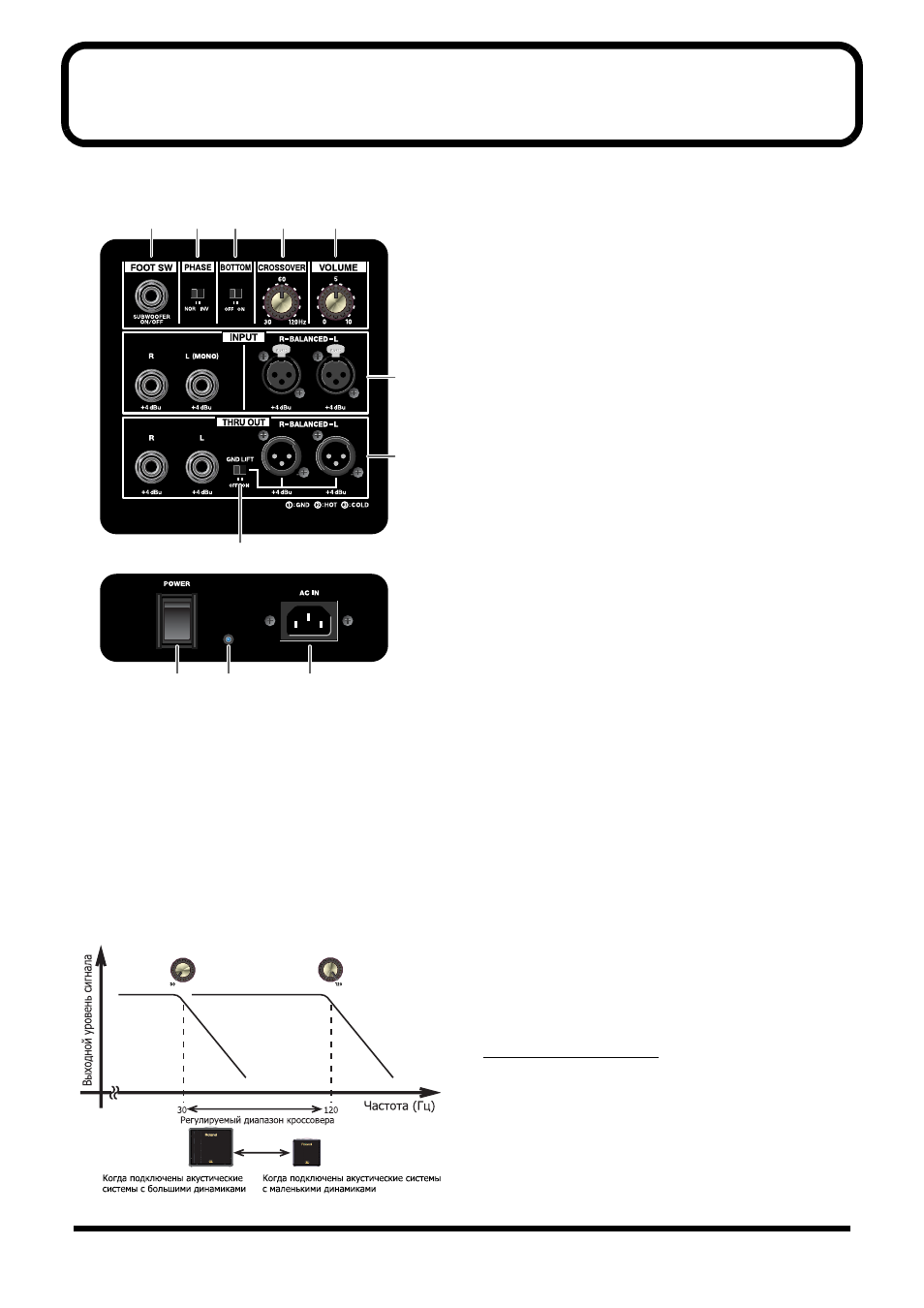

fig.20
1. Ðó÷êà ãðîìêîñòè VOLUME
Данной ручкой регулируется общий уровень громкости
звучания акустической системы KCW-1.
2.
Ðåãóëÿòîð CROSSOVER
Этот регулятор устанавливает частотный диапазон воспро-
изведения низких частот системой KCW-1 в зависимости от
дополнительного подключенного оборудования и его час-
тотного диапазона.
Взаимосвязь положения регулятора CROSSOVER и актив-
ного частотного диапазона приведена на рисунке ниже.
3.
Ïåðåêëþ÷àòåëü BOÒTOM
Положение ON данного переключателя позволяет усилить
звучание низкочастотной области спектра звукового сигна-
ла. Применение такого режима зависит от схемы разводки
сигнала источника.
Целесообразно использовать бустированный сигнал в сле-
дующих случаях:
• Когда необходимо подчеркнуть звучание низких
частот.
• Для усиления звучания баса в общем частотном балан-
се на малых громкостях.
• Когда подключенное дополнительное акустическое
устройство имеет много собственных низких частот и
для получения правильного баланса с KCW-1 недоста-
точно использование только регуляторов CROSSOVER
и VOLUME системы KCW-1.
* Переключатель BOTTOM воздействует только на выход-
ной сигнал, подаваемый на динамик KCW-1.
4.
Ïåðåêëþ÷àòåëü PHASE
Установка переключателя фаз в положение INV осущест-
вляет изменение фазы сигнала на обратную величину нор-
мальному состоянию.
Обычное положение данного переключателя установлено
как NOR.
Используйте необходимое вам положение переключателя
PHASE с целью получения лучшей отдачи сигнала в низ-
кочастотной области звучания.
Целесообразно использовать противофазный сигнал в сле-
дующих случаях:
• Если отдача звука в области низких частот недостаточ-
на в силу невыгодной акустики помещения или распо-
ложения акустических систем. Это вызвано частичным
взаимопогашением сигнала KCW-1 и подключенных
дополнительных акустических систем. В этом случае
выберите такое положение переключаетеля PHASE,
при котором происходит лучшая передача сигнала в
области низких частот.
* Переключатель PHASE воздействует только на выходной
сигнал, подаваемый на динамик KCW-1
5.
Äæåêîâîå ãíåçäî FOOT SW
Вы можете использовать опциональный напольный пере-
ключатель (DP-2 или BOSS FS-5U) для включения или от-
ключения подаваемого сигнала на динамик системы KCW-1.
* Переключатель FOOT SW воздействует только на выход-
ной сигнал, подаваемый на динамик KCW-1
Âõîäíàÿ ñåêöèÿ
6.
Âõîäíûå äæåêîâûå ãíåçäà INPUT
На данный вход подаётся сигнал с выхода SUBWOOFER
OUT, подключенного дополнительного оборудования. Для
дополнительного оборудования, не имеющего специально-
го выхода SUBWOOFER OUT предлагается изучить раздел
“Инструкции по подключению устройств не имеющих
выхода SUBWOOFER OUT” (стр. 9).
1
6
7
8
10
11
9
2
3
4
5
