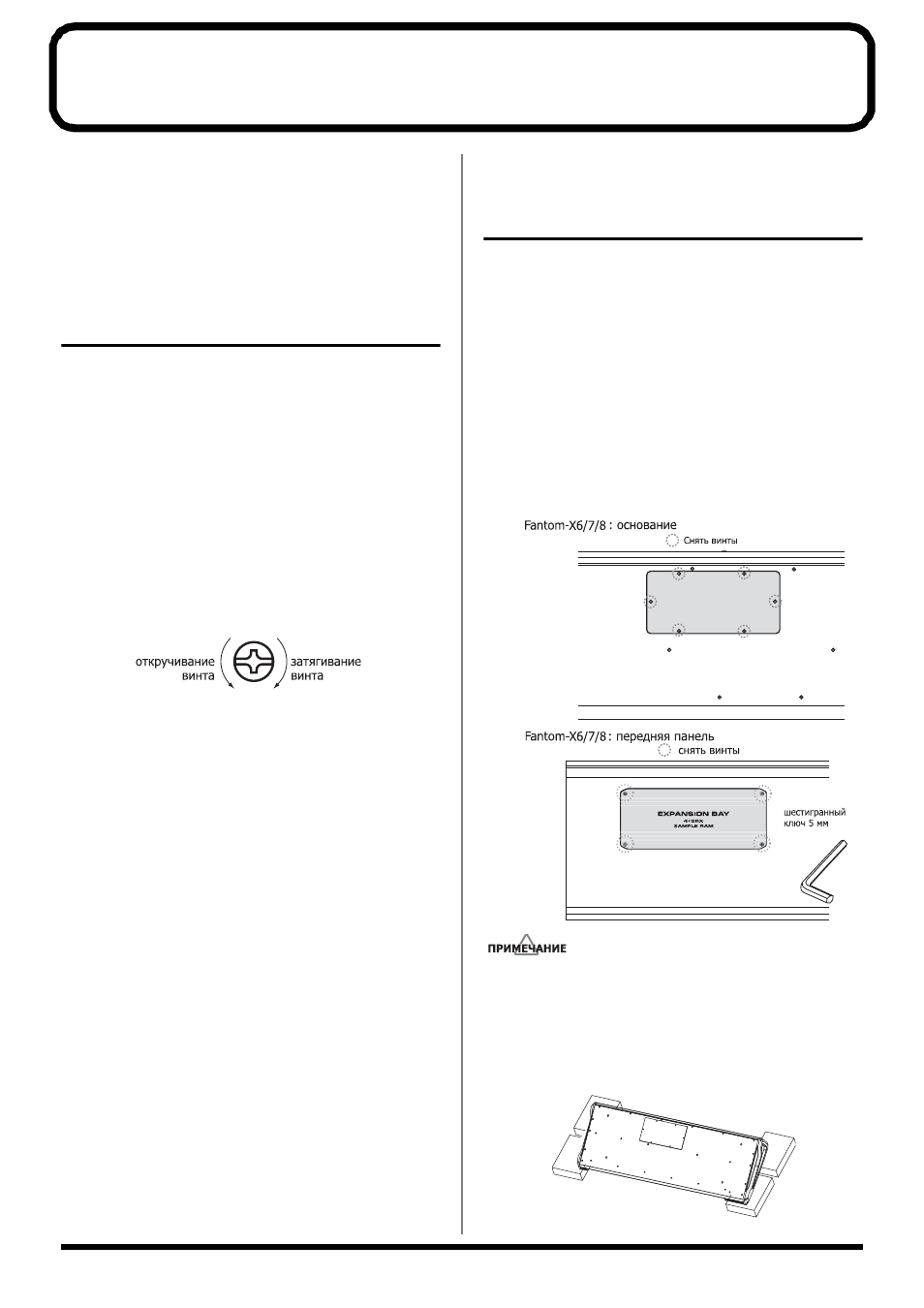

240
Инсталлирование платы
расширения волны
В Fantom-X можно инсталлировать до трех плат расширения
волны (одну серии SR-JV80, две SRX-серии).
На платах расширения волны сохраняются данные волны, патчей
и ритм-наборов. Кроме того, с помощью плат расширения волны
вы можете значительно расширить свою звуковую палитру.
Меры предосторожности при инстал-
лировании платы расширения волны
• Чтобы предотвратить вероятность повреждения внутренних
компонентов под воздействием статического электричества,
внимательно прочитайте следующую информацию.
• Перед тем, как прикоснуться к плате, сначала возьмитесь за
металлический предмет (напр. водопроводную трубу), чтобы
сбросить на него заряд статического электричества.
• Работая с платой, беритесь только за ее кромки. Не
прикасайтесь к электронным компонентам или соединителям.
• Храните платы к футлярах, в которых они были приобретены. В
случае транспортировки упакуйте платы в футляры.
• Для отвинчивания винтов используйте только отвертку Philips
(для Fantom-X подходит только отвертка номер 2).
Использование отверток других размеров и моделей может
привести к срыванию головок винтов.
• Чтобы снять винт, вращайте отвертку в направлении против
часовой стрелки. Чтобы затянуть винт, вращайте отвертку в
направлении по часовой стрелке.
• Инсталлируя плату расширения волны, снимайте только
указанные винты.
• Следите, чтобы снятые винты не попали внутрь корпуса
Fantom-X.
• Не оставляйте снятой нижнюю крышку. После
инсталлирования платы расширения волны удостоверьтесь,
что установили крышку.
• Соблюдайте осторожность, чтобы не порезать руку о кромки
слота для инсталлирования платы.
• Не прикасайтесь к токопроводящим дорожкам или
соединениям на печатной плате.
• Инсталлируя плату, не применяйте слишком большое усилие.
Если вам не удалось правильно установить плату с первой
попытки, выньте плату и попробуйте еще раз.
• После завершения процедуры инсталлирования платы,
дважды проверьте результаты своей работы.
• Перед началом инсталлирования платы всегда выключайте
устройство и вытягивайте сетевой шнур из розетки.
• Инсталлируйте только указанные платы (SRX-серии).
Снимайте только указанные в инструкции винты (стр. 203).
Как инсталлировать плату расширения
волны
Перед инсталлированием платы расширения волны снимите
крышку с панели. Платы инсталлируются в слоты EXA A-EXP D.
Эти слоты соответствуют группам плат расширения волны (XP-A-
XP-D).
1. Перед началом инсталлирования платы расширения
волны выключите питание на Fantom-X6/7/8 и на всех
подключенных устройствах, а также отсоедините все
кабели, включая сетевой шнур, от Fantom-X6/7/8.
2. Снимите с Fantom-X6/7/8 только те винты, которые
указаны на рисунке и снимите крышку. На Fantom-S
крышка расположена на нижней панели. На Fantom-
S88 крышка расположена на передней панели.
* В комплект поставки Fantom-X6/7/8 входит
шестигранный ключ, который используется для
раскручивания винтов.
Когда устройство необходимо перевернуть вверх-вниз,
подготовьте пачку старых газет или журналов и подложите их
под четыре угла инструмента чтобы не повредить кнопки и
другие органы управления. Также, попробуйте устанавливать
устройство таким образом, чтобы не повредить кнопки и
другие органы управления.
Если переворачиваете устройство вверхом-вниз, соблюдайте
осторожность, чтобы не уронить его.
