18

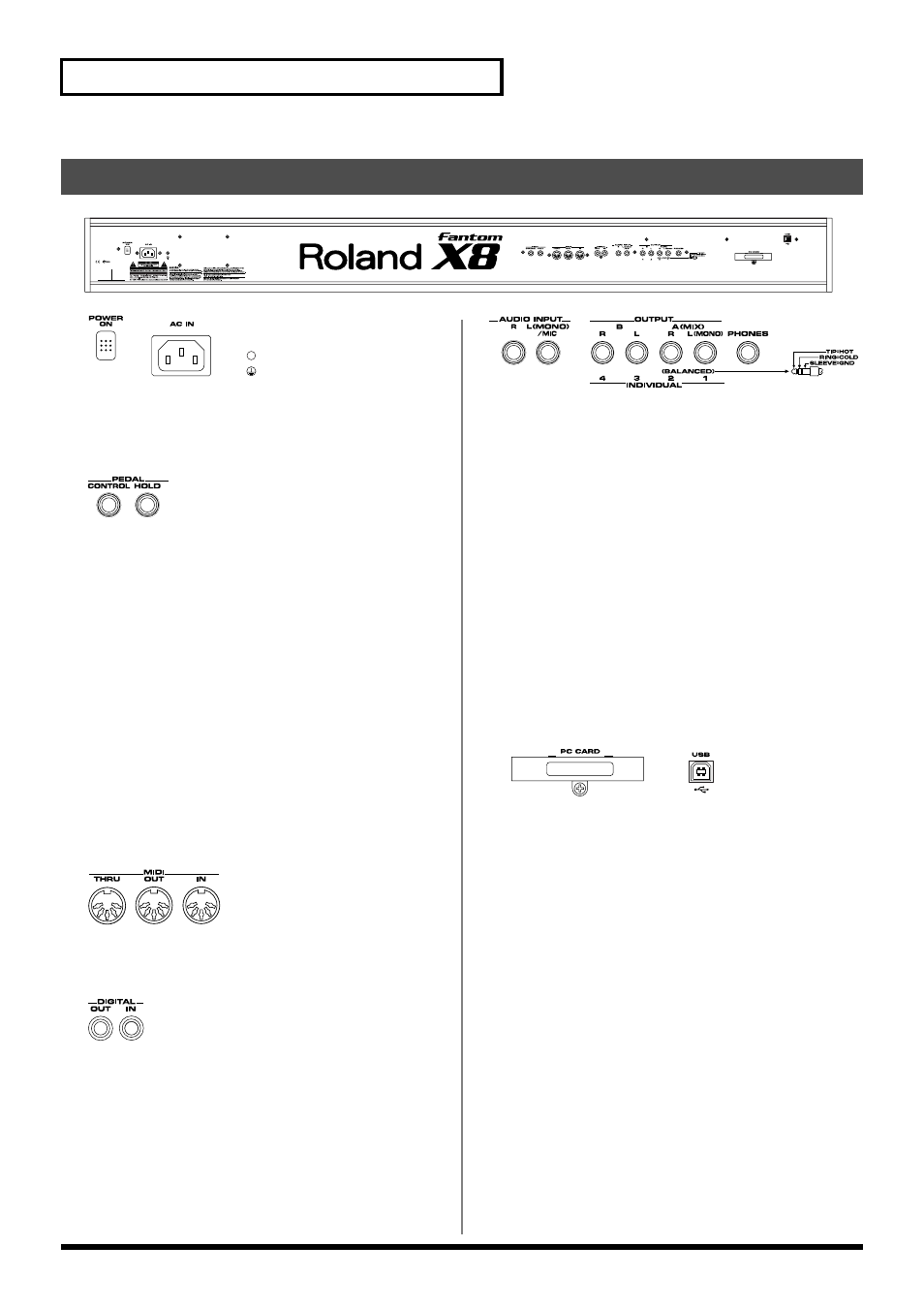

Описание панелей
fig.01-002
fig.01-003
Выключатель POWER ON
Нажмите, чтобы включить/выключить питание. -> (стр. 21, 22)
Сетевой вход АС IN
Подсоедините к этому гнезду прилагаемый сетевой шнур. -> (стр. 21)
fig.01-004
Гнездо CTL (CONTROL) PEDAL
В эти гнезда можно подключить опциональные педали экспрессии
(EV-5, и т.п.). Назначая нужную функцию на педаль, вы можете с ее
помощью выбирать или изменять звук или выполнять другие операции
управления. Также можно подключить опциональные педальные
переключатели (серии DP и т.п.) для поддержания (sustain) звучания. -
> (стр. 25)
* Используйте только соответствующую педаль экспрессии (EV-
5, продается отдельно). Подключив какую-либо другую педаль
экспрессии, вы рискуете вызвать сбои в работе и/или
повреждение устройства.
Гнездо HOLD PEDAL
В это гнездо можно подключить опциональный педальный
переключатель (серии DP и т.п.) для использования его в качестве
педали Hold. -> (стр. 24)
Гнездо также обеспечивает поддержку распознавания функции
половинного нажатия. Поэтому, после подключения опциональной
педали экспрессии (DP-8 и т.п.), при работе с педалью можно достичь
еще более точного управления исполнением во время исполнения
фортепианных звуков.
fig.01-005
MIDI Connectors (IN, OUT, THRU)
Эти соединители служат для подключения других MIDI-устройств для
приема и передачи MIDI-сообщений.
fig.01-006
Соединители DIGITAL IN/OUT (S/P DIF COAXIAL)
Это цифровые входные/выходные соединители коаксиального типа S/
P DIF-формата. Эти соединители служат для ввода и вывода
цифрового аудиосигнала (стерео). Выходной сигнал идентичен
сигналу, выходящему из гнезд OUTPUT A (MIX).
* S/P DIF - формат цифрового интерфейса, используемый для
потребительских цифровых аудиоустройств.
fig.01-007, 008
Гнезда OUTPUT A (MIX) (L (MONO), R)
Эти гнезда служат для вывода аудиосигнала на подключенную
систему микшер/усилитель в стерео. Для вывода в моно используйте
гнездо L. -> (стр. 19)
Гнезда OUTPUT В (L, R)
Эти гнезда служат для вывода аудиосигнала на подключенную
систему микшер/усилитель в стерео.
Гнезда INDIVIDUAL 1-4
Эти гнезда служат для вывода аудиосигналов в моно на усилитель или
микшер. Определить, используются ли эти гнезда как стереогнезда
OUTPUT или моногнезда INDIVIDUAL, можно с помощью установки
Output Assign (назначение выхода) (стр. 207).
Гнездо AUDIO INPUT (L, R)
Принимает вход аудиосигналов в стерео (L/R) из внешних устройств.
Если вы хотите использовать моновход, подсключите к гнезду L.
При записи с микрофона подключите к гнезду L и установите Input
Select (Выбор входа) (стр. 141) в положение "MICROPHONE".
Гнездо PHONES
Гнездо для подключения наушников (продаются отдельно). -> (стр. 19)
fig.01-003a
Слот PC CARD
В этот слот вставляется карта памяти. -> (стр. 244, 246)
* Вставляйте карту памяти осторожно. Она должна войти до
конца.
Соединитель USB
Подключите к этому соединителю USB-кабель для соединения
компьютера с Fantom-X. -> (стр. 218)
Задняя панель
