38
Подключение внешних устройств
Подключение устройств по MIDI
Подключив устройства по MIDI, Вы сможете управлять с
одного устройства или инструмента другим, передавая
данные с одного устройства на другое.
К примеру, вы можете играть на внешнем инструменте с
клавиатуры HP201 или переключать на нём тоны.
■ Что такое MIDI?
MIDI – Musical Instruments Digital Interface (цифровой
интерфейс для музыкальных инструментов) – это
общепринятый стандарт для обмена музыкальной
информацией (MIDI сообщениями) между различными
электронными инструментами и компьютером.
HP201 имеет разъёмы MIDI, которые позволяют
обмениваться данными с другими устройствами. Вы можете
подключить к HP201 другие устройства и добиться ещё
большей функциональности инструмента.

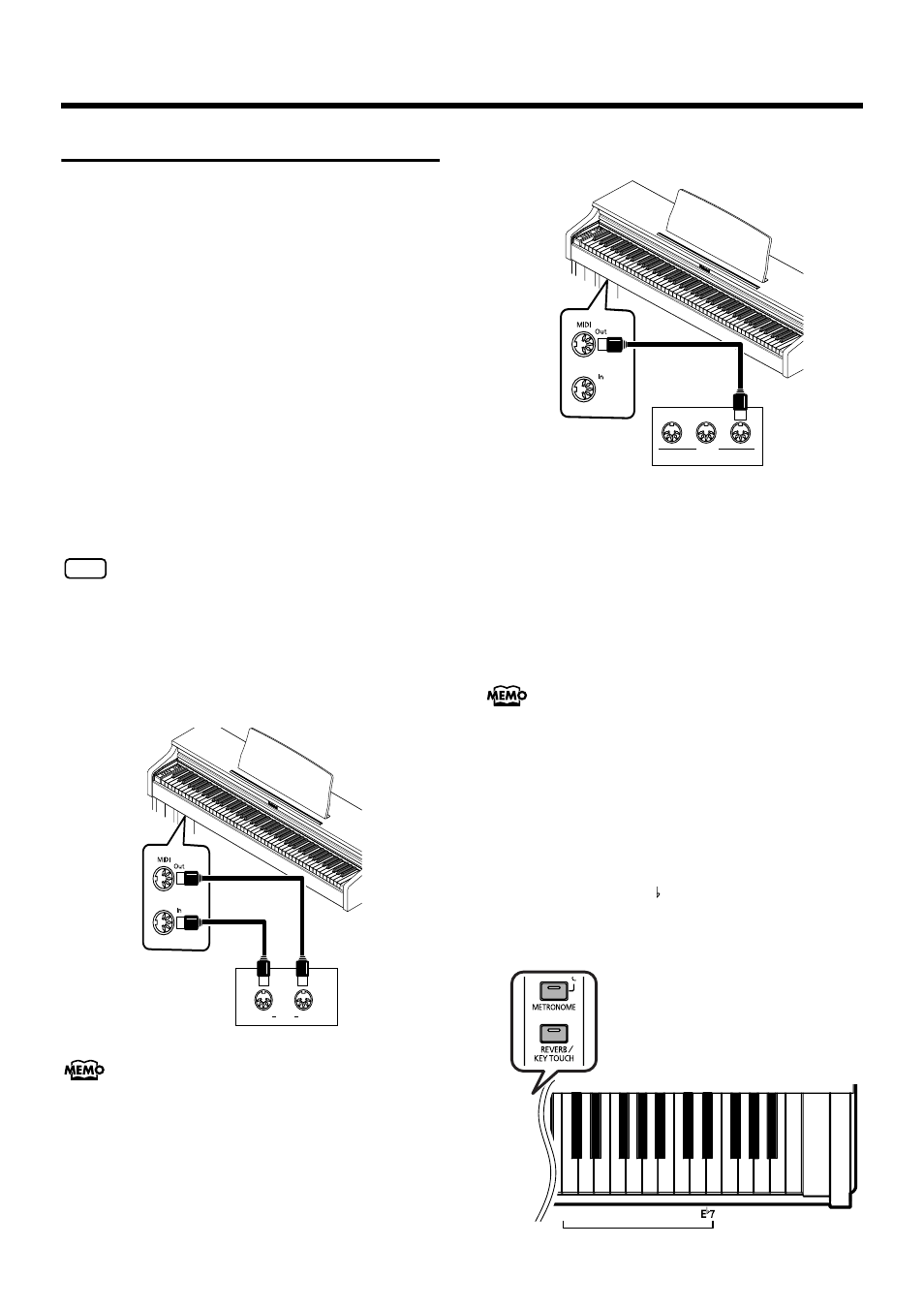

Примеры подключения
NOTE
Во избежание повреждения динамиков и других
устройств перед подключением всегда убирайте
громкость на минимум и выключайте питание всех
устройств.
Управление HP201 с MIDI секвенсора/Запись
исполнения HP201 на MIDI секвенсор
fig.midi2.e
Когда HP201 подключен к MIDI секвенсору, значение
параметра “Local” должно быть O FF. См. “О тсоединение
внутреннего тон генератора и клавиатуры (Local
Control)” (стр. 39). Кроме того, выберите режим MIDI
Thru на секвенсоре (когда сообщения, получаемые на
разъём MIDI IN, без изменений передаются далее на
разъём MIDI O UT). Подробнее см. в Руководстве
пользователя к секвенсору.
Управление внешним MIDI звуковым
модулем с HP201
fig.midi1.e
■ Настройка канала передачи
данных по MIDI
Система MIDI имеет шестнадцать каналов передачи данных, от
1 до 1 6. Для соединения устройств недостаточно просто
подключить кабель. Каналы передачи и получения данных двух
подключенных устройств должны совпадать. В противном
случае нельзя будет управлять подключенным устройством.
* Получение данных на HP201 происходит на всех
каналах – с 1 по 1 6.
В режиме наложения тонов Dual Play (стр. 1 7) на HP201
сообщения тона 2 передаются по MIDI каналу 5. Это
фиксированное значение. Если к инструменту
подключено устройство по MIDI, выберите для передачи
данных другой MIDI канал, кроме канала 5.
При включении питания HP201 автоматически выбирается канал 1 .
1 . Удерживая кнопки [METRONOME] и
[REVERB/KEY TOUCH], нажмите клавишу в
диапазоне C6 – E 7, соответствующую
нужному MIDI каналу.
Канал передачи данных MIDI будет выбран в
соответствии с номером нажатой клавиши.
Ïîðòû MIDI Out/In
MIDI-ñåêâåíñîð
MIDI-êàáåëü
OUT MIDI IN
Ïîðòû MIDI In/Out
Çâóêîâîé ìîäóëü MIDI
MIDI-êàáåëü
THRU OUT
MIDI
IN
7 2 4 9 11 14 16
8 1 3 5 6 10 12 13 15
C6 C8
