Кабели питания
Приборы Mania EFX поставляются с кабелями, совместимыми с большинством розеток. Кабель
питания должен быть оснащен вилкой с заземляющим контактом. Проконсультируйтесь с
квалифицированным электриком, если у Вас возникают какие-либо сомнения.
Согласно схеме вилки сетевого шнура, подсоедините соответствующие провода к нулю, фазе и
земле. Нижеследующая таблица содержит наиболее общеупотребительные обозначения:
Провод (ЕС)
Провод (США)
Контакт
Обозначение
Коричневый
Чёрный
Фаза L
Синий
Белый
Ноль N
Жёлто-
зелёный
Зелёный
Земля
Таблица 1: разводка провода
МОНТАЖ ПРИБОРА
Приборы Mania EFX должны быть либо:
• закреплены на верхней конструкции с помощью собственной монтажной платы и закрепляющих
зажимов Martin (могут быть приобретены у дилера Martin), или:
• закреплены на поверхности с помощью монтажной платы и подходящих болтов.
Не устанавливайте прибор никакими другими способами, так как это может привести к перегреву
прибора.
Проверьте, что все крепежные узлы прибора надежно закреплены. Всегда используйте
дополнительные средства безопасности, такие как страховочный трос.
Внимание! Не допускайте нахождения людей ниже места проведения работ в процессе
установки или обслуживания прибора. Проверьте, что несущая конструкция, в состоянии
выдержать вес, в 10 раз, превышающий общий вес установленных приборов, монтируемых кабелей,
дополнительного оборудования и т. д. Надежно закрепите подвес на скобе болтом М12 и
зафиксируйте, как рекомендует производитель подвеса, через отверстие в центре скобы.

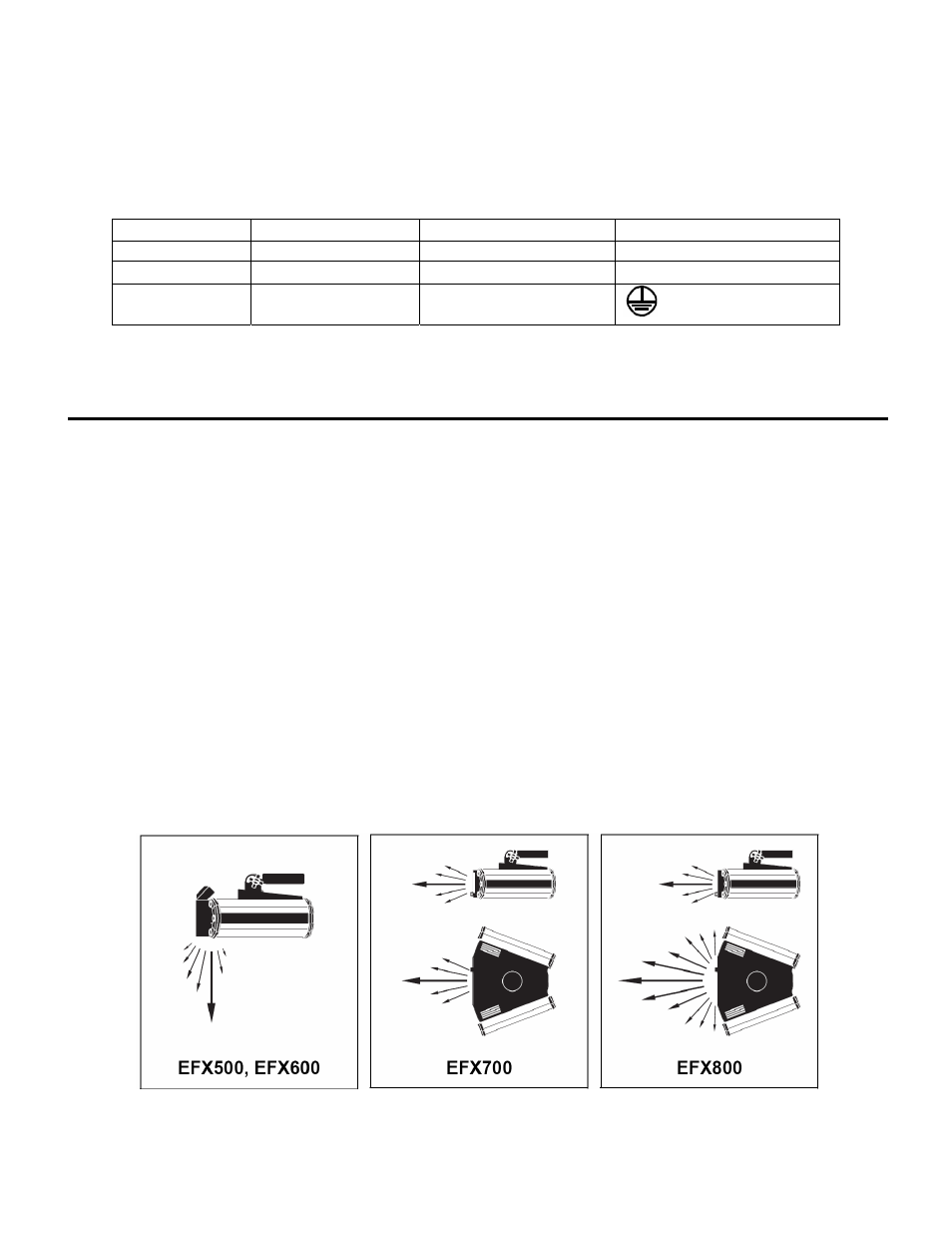

Направление луча
Приборы серии Mania EFX можно расположить под различным углом. На иллюстрации приведены
несколько вариантов
