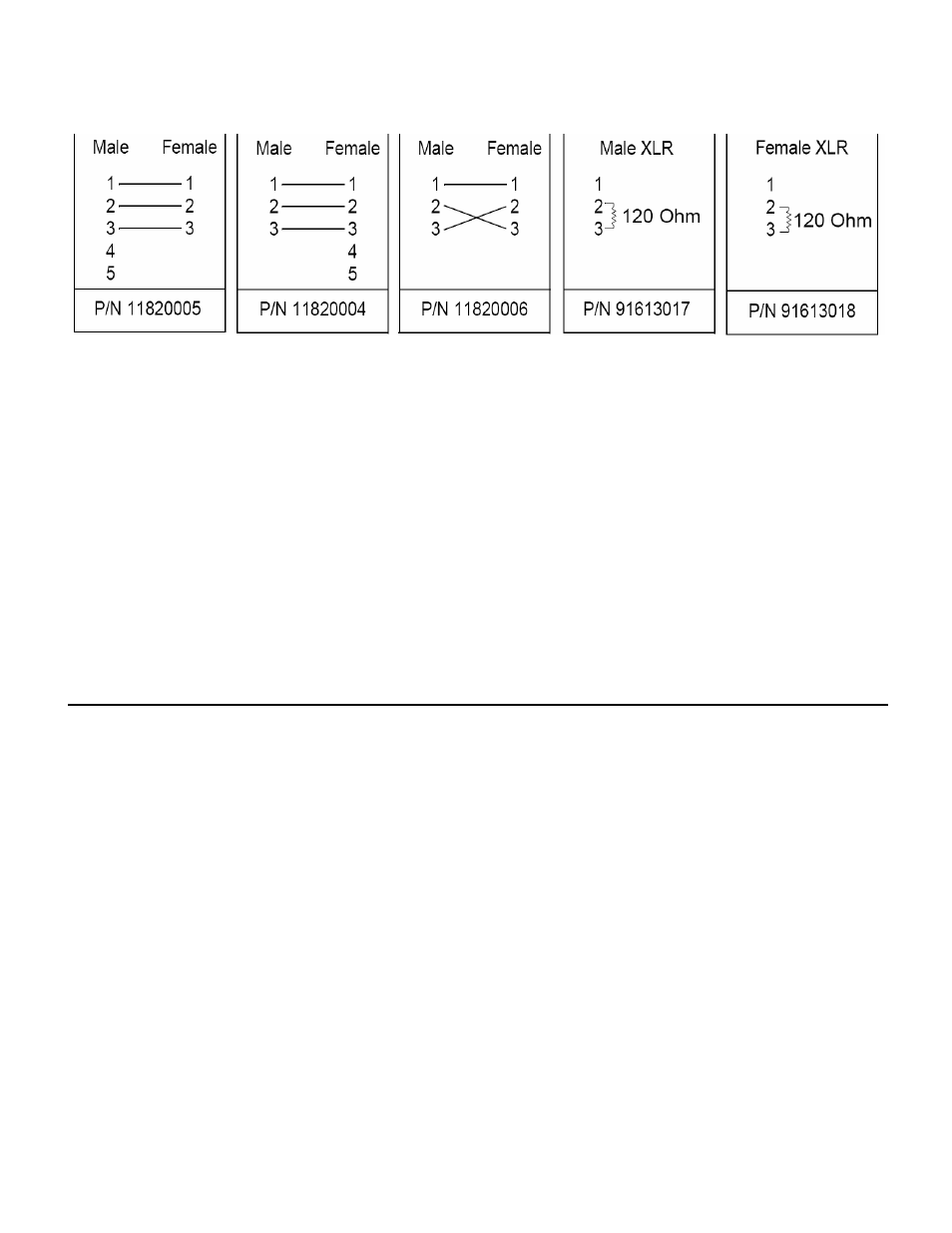

Переходник с
5 контактов на 3
Переходник с
3 контактов на 5
Переходник
обращения фазы
с 3 контактов
на 3
Штекер
оконечного
сопротивления
DMX (мама)
Штекер
оконечного
сопротивления
DMX (папа)
Разъемы DMX и полярность
Для подключения канала передачи данных
1. Отключите все устройства от питания
2. Если предполагается использовать контролер DMX, проведите кабель данных от разъема выхода
данных контролера DMX к разъему входа данных первого прибора. Если контролер имеет 5-ти
контактный выходной разъем, то в этом случае используйте переходник кабеля с 5-ти контактного
штырькового на 3-х контактный штепсельный (P/N 11820005)
3. Если предполагается запускать приборы в режиме master / slave то в разъем входа данных IN
первого прибора установите штекер оконечного сопротивления DMX (P/N 91613018)
4. Подключите кабель данных в разъем выхода OUT первого прибора и в разъем входа IN на
следующем устройстве. Продолжите подключение выходов - входов до 32 устройств Mania EFX.
5. На последнем приборе, установите на выход данных штекер оконечного сопротивления. (может
быть приобретен у дилера Martin: P/N 91613017). Штекер оконечного сопротивления
устанавливается на разъем XLR с запаянным между контактами 2 и 3 резистором на 120 Ом 0.25
Ватт.
Колёса гобо
Все модели Mania EFX оснащены колёсами гобо. Обратите внимание, что это целое колесо, а не
отдельные гобо, которые вращаются. Эффекты изображения вращающегося гобо создаются
параболическим зеркалом.
• Mania
EFX500
оснащена 11 разноцветными колесами гобо и колесом затемнения.
• Mania
EFX600
оснащена 12 разноцветными колесами гобо.
• Mania
EFX700
оснащена 12 разноцветными колесами гобо.
• Mania
EFX800
оснащена 12 разноцветными колесами гобо. Цвет определяется положением
дополнительного разноцветного колеса.
