Монтажная поверхность
Для монтажа прибора Mania EFX500/600 на поверхности, необходимо четыре шестигранных болта
диаметром 8 мм с головкой 13 мм класса точности 8.8 (минимум) (или похожего типа защелки такого
же класса точности и размера), а также болт с проушиной для страховочного кабеля.
Установка монтажной платы отдельно
Для облегчения монтажа на поверхности, снимите плату с прибора, прикрутите ее на поверхность и
затем установите на нее прибор. Если вы выбрали этот способ монтажа, то в этом случае, для
облегчения установки и регулировки, удалите блокировки поворота и замените их двумя
шестигранными стопорными гайками М8, P/N 08132701. Установите болт с проушиной и страховку
после выполнения монтажа прибора.
Установка прибора и монтажной платы как единого устройства
Если вы предпочитаете устанавливать прибор и монтажную плату без их разделения:
1. Используя в качестве трафарета внутреннюю сторону задней обложки, просверлите три
отверстия в позициях с маркировкой А.

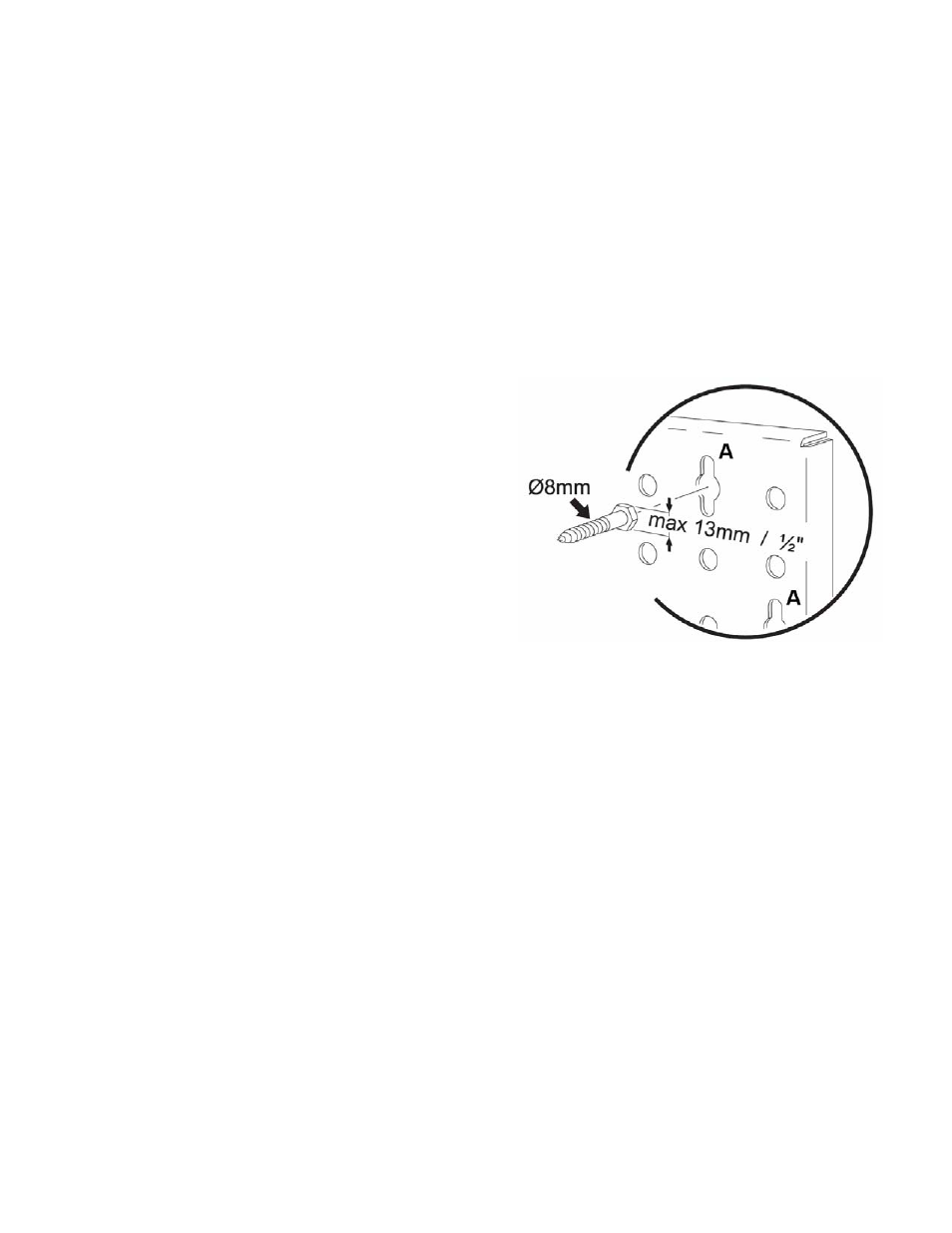

2. Привинтите три шестигранных болта диаметром 8
мм с головкой 13 мм класса точности 8.8 (минимум)
или болты в отверстия в позиции А. Но не
закручивайте их полностью – необходимо оставить
достаточное пространство между головкой болта и
поверхностью для установки монтажной
платы толщиной 3 мм.
3. Сложите монтажную пластину таким образом,
чтобы она была расположена плоско относительно
задней стороны прибора и затяните шарнирные
стопоры. Для облегчения доступа для регулировки,
можно удалить шарнирные стопоры и заменить из
двумя шестигранными стопорными гайками на М8
(P/N 08132701).
4. Держите прибор верхом к поверхности таким образом, чтобы головки винтов прошли через
центры основных отверстий А в монтажной пластине и сдвиньте прибор для зацепления головок в
монтажной плате.
5. Используя одно из оставшихся отверстий в монтажной плате в качестве направляющей, отметьте
положение для четвертого отверстия для обеспечения доступа к болту, блокирующему прибор на
месте.
6. Удалите прибор с поверхности, просверлите четвертое отверстие и установите прибор на
поверхность как описано в пункте 4 выше. Закрутите четвертый винт через монтажную плату в
поверхность для блокировки прибора на месте.
7. Установите болт с проушиной и страховочный трос после завершения монтажа прибора.
