Martin pro ManiaEFXSeries - Инструкция (Страница 17)

Режим SLAVE
Работа с DMX контролером
Установка режима DMX 1 или 2
Возможна установка двух режимов DMX: режим DMX 1 (обычный) и режим DMX 2 (расширенный). В
режиме 2 используется два дополнительных DMX канала, которые позволяют выбрать
предварительно запрограммированные макросы эффектов и установить скорость перемещения
эффектов с контролера DMX. Прибор поставляется с установкой на режим DMX 2.
• Mania EFX500 использует 7 каналов в режиме DMX 1, и 9 каналов в режиме DMX 2.
• Mania EFX600 использует 6 каналов в режиме DMX 1, и 8 каналов в режиме DMX 2.
• Mania EFX700 использует 4 канала в режиме DMX 1, и 6 каналов в режиме DMX 2.
• Mania EFX700 использует5 каналов в режиме DMX 1, и 7 каналов в режиме DMX 2.

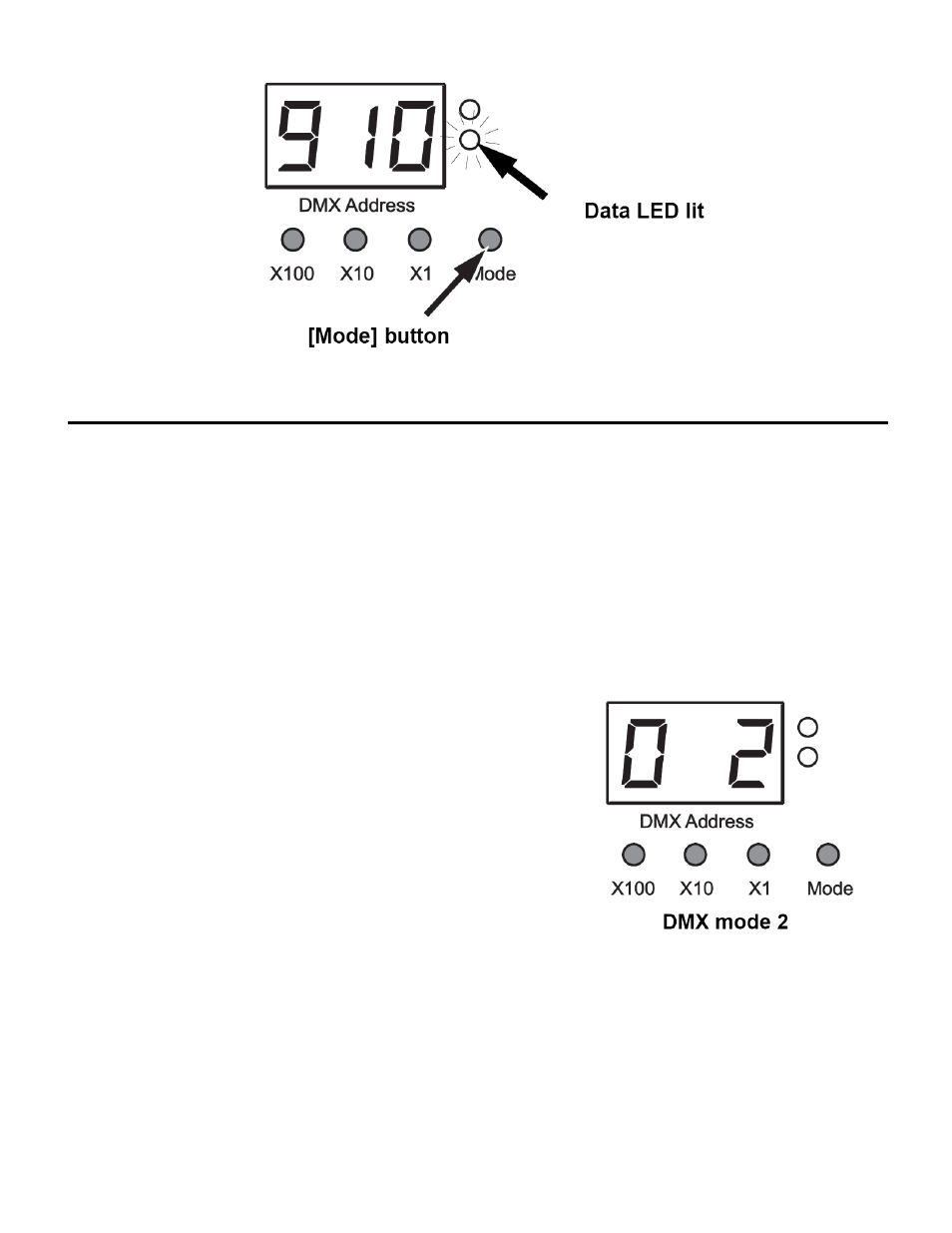

Для переключения между режимами DMX 1 и 2.
1. Включите питание прибора и дождитесь обнуления
устройства.
2. Нажмите кнопку [Mode] и удерживайте ее в течение 5 секунд
для входа в меню управления прибором.
3. Нажмите повторно на кнопку [X100] до тех пор, пока на
дисплее не появится индикация 0. Нажмите на кнопку [X1] для
переключения между показаниями 1 (установка в режим DMX 1)
и 2 (Установка в режим DMX 2) в правой части дисплея.
4. Нажмите вновь на кнопку [Mode] для сохранения установок.
Настройка адресов DMX
При использовании DMX контролера, необходимо установить для каждого прибора адрес DMX.
Адрес DMX, или канал запуска, это первый канал, используемый для приема инструкций с
контролера.
Для отдельного управления, каждому прибору должен быть назначен свой собственный адрес DMX
и каналы управления. Если прибор EFX500 установлен на режим DMX2, то он будет использовать 9
каналов. Если вы присваиваете ему адрес DMX 100, то он будет использовать каналы 100- 108
включительно. Канал 109 используется для следующего прибора. Заводская установка адреса DMX
сделана на 1.
17
