9
Macro-Tech MA-3600VZ Усилитель мощности
3.6 Разводка Системы
3.6.1 Стерео режим
Типичная разводка входа и выхода показана на рисунке 3.6
ВХОДЫ: Подключите проводку входа для каждого канала. Смотрите раздел 3.4 для получения информации о назначе-
ниях контактов входного разъема.
ВЫХОДЫ: Соблюдайте правильную полярность (+/-) на выходных разъемах.
Подключите положительный (+) провод динамика к положительной винтовой клемме Канала 1 усилителя, пдключите
отрицательный провод динамика отрицательной винтовой клемме Канала 1 усилителя. Смотрите раздел 3.5 о
назначениях контактов выходного разъема. Проверьте, чтобы при работе в Стерео режиме, переключатель Mode
(режим) был установлен в позицию «Stereo».
3.6.2 Режим Мост-Моно
На рисунке 3.7 показана обычна разводка входа и выхода.
ВХОДЫ: Подключите разводку входа к каналу 1.
Смотрите раздел 3.4 о назначениях контакта входного разъема.
ВЫХОДЫ: Подключите положительный (+) провод динамика к положительной винтовой клемме Канала 1 усилителя,
пдключите отрицательный провод динамика к положительной винтовой клемме Канала 2 усилителя. Не используйте
отрицательную винтовую клемму при работе в режиме Мост-Моно. Смотрите раздел 3.5 о назначениях контактов
выходного разъема. Проверьте, чтобы при работе в режиме Мост-Моно, переключатель Mode (режим) был установлен
в позицию «Bridge».
ПРИМЕЧАНИЕ: При работе в режиме Мост-Моно уверните (полность против часовой стрелки) регулятор уровня Кана-
ла 2, так как регулятор уровня Канала 1 работает на оба канала.

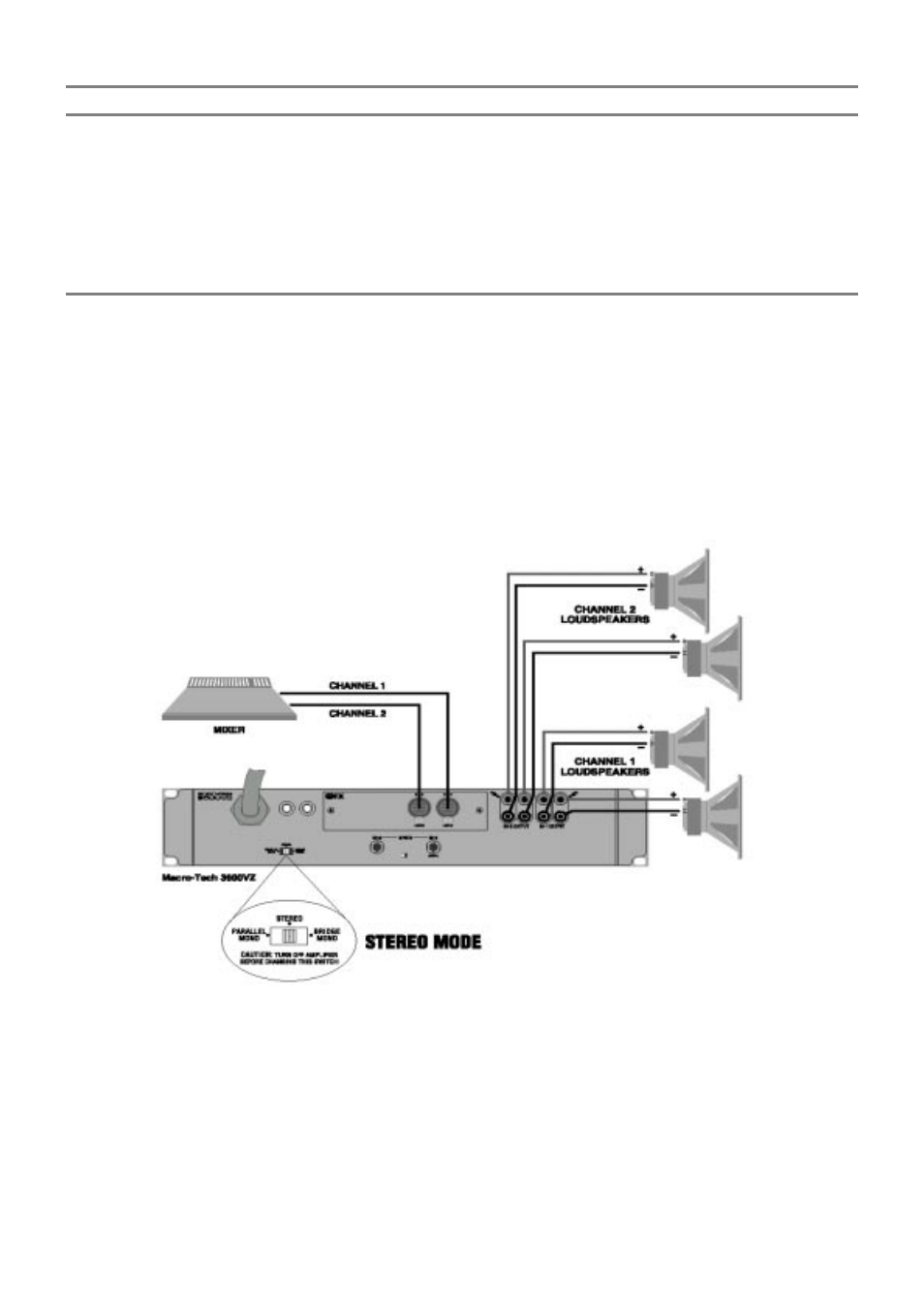

Рисунок 3.6 Разводка системы. Стерео режим
