12
Macro-Tech MA-3600VZ Усилитель мощности
Нагрузка, которую вы спасете может быть вашей собственной /
3. Не закорачивайте провод земли выходного кабеля на землю входного сигнала. Это может привести к образованию
петли по земле и вызвать неустойчивость.
4. Никогда не подключайте выход к источнику питания, батарее или сети.
Это может привести к электрическому удару.
5. Несанкционированные действия со схемой, или выполнение несанкционированных изменений схемы могут быть
опасны и привести к лишению всех гарантий.
6. Не работайте с усилителем в том случае, если светодиодный индикатор Signal / IOC постоянное показывает
состояние IOC
7. Не перегружайте микшер, так как это может вызвать ограничение сигнала, посылаемого на усилитель. Такие
сигналы будут воспроизведены с чрезмерной точностью, и динамики могут быть поверждены.
8. Никогда не работайте с усилителем при наличии меньшего импеданса нагрузки. Благодаря выходной защите
усилителя, такая конфигурация может привести к преждевременному ограничению и повреждению динамика.
Помните: Компания Crown не несет ответственности за повреждение, произошедшее в результате перегрузки
других компонетов системы.
4.2 Регуляторы и индикаторы передней панели.
А. Пылевой фильтр
Удаляет большие частицы из воздуха в воздушном потоке. Элементы фильтра могуб быть легко удалены с передней
панели для очистки.
В. Регулятор уровня
Вращающийся стопорный регулятор уровня, по одному на каждый канал.
С. Индикатор сигнала / IOC
Зеленый светодиодный индикатор, по одному на каждый канал, трех-значный индикатор предназначен для
индикации наличия выходных сигнаов, яркое мигание с задержкой в 0.1 секунду указывает разницу (искажение) между
входным и выходным сигналом на 0.05% или больше, и яркое мигание с задержкой в 0.5 секунд указывает искажение
перегрузки входного сигнала. Смотрите раздел 5.12 для получения дополнительной информации о IOC.
D. Индикатор ODEP
Светодиодный индикатор, по одному на каждый канала, ярко загорается для указания наличия тепловой энергии. Они
потухают пропорционально уменьшению выделения тепла. В случае истощения резервов энергии, индикаторы выклю-
чаются и происходит ограничение ODEP. Смотрите раздел 5.1.1 для получения дополнительной информации об ODEP.
Е. Индикатор запуска
Зеленый светодиодный индикатор указывает включение усилителя и подачу на него питания.
F. Переключатель запуска
При установке переключателя в положение IN, усилитель включается.

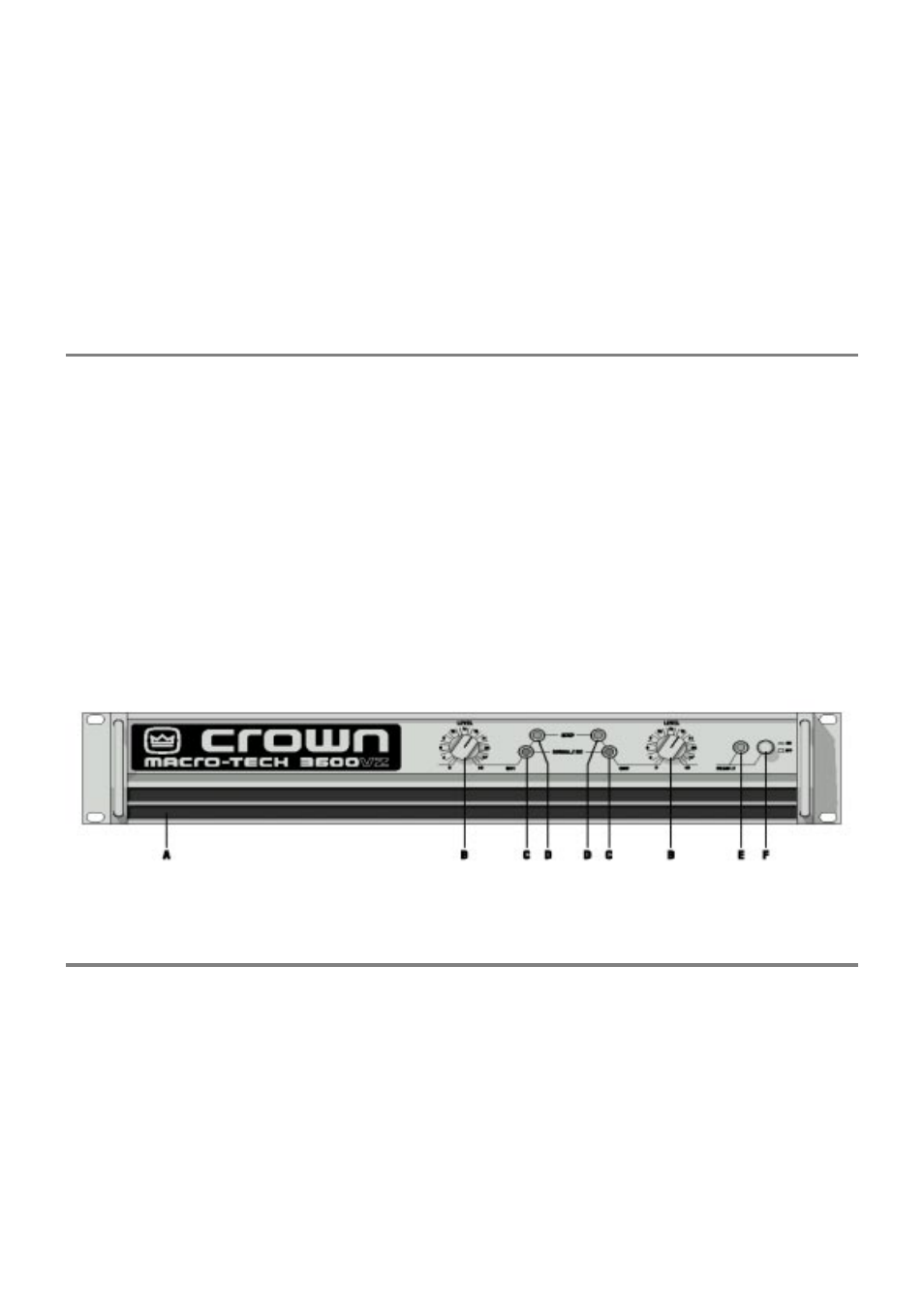

Рисунок 4.1 Регуляторы и индикаторы передней панели
4.3. Разъемы и регуляторы задней панели
G. Кабель питания
Н. Переключатель стерео / моно
Позволяет выбрать один из режимов работы: Стерео, Мост-моно или параллель- моно.
I. Кнопка восстановления
По одной на каждый канала. Восстанавливает выключения источника питания.
J. Модуль PIP.
Стандартный модуль (PIP-FX) обеспечивает 3-х контактный штепсельный XLR разъем для входного сигнала на каждый
канал.
Переключатель чувствительности входа
Расположен за модулем PIP. Смотрите раздел 5.3.3 для получения дополнительной информации.
К. Разъем входа TRS.
Предусмотрен штепсельный входной разъем TRS по одному на каждый канал.
L. Переключатель заземления
При переключении заземления, между экраном каждого разъема TRS и землей схемы устанавливается импеденс
для предотвращения заземляющего контура. Переключатель не оказывает воздействие на разъемы входа на модулях
