10
Macro-Tech MA-3600VZ Усилитель мощности

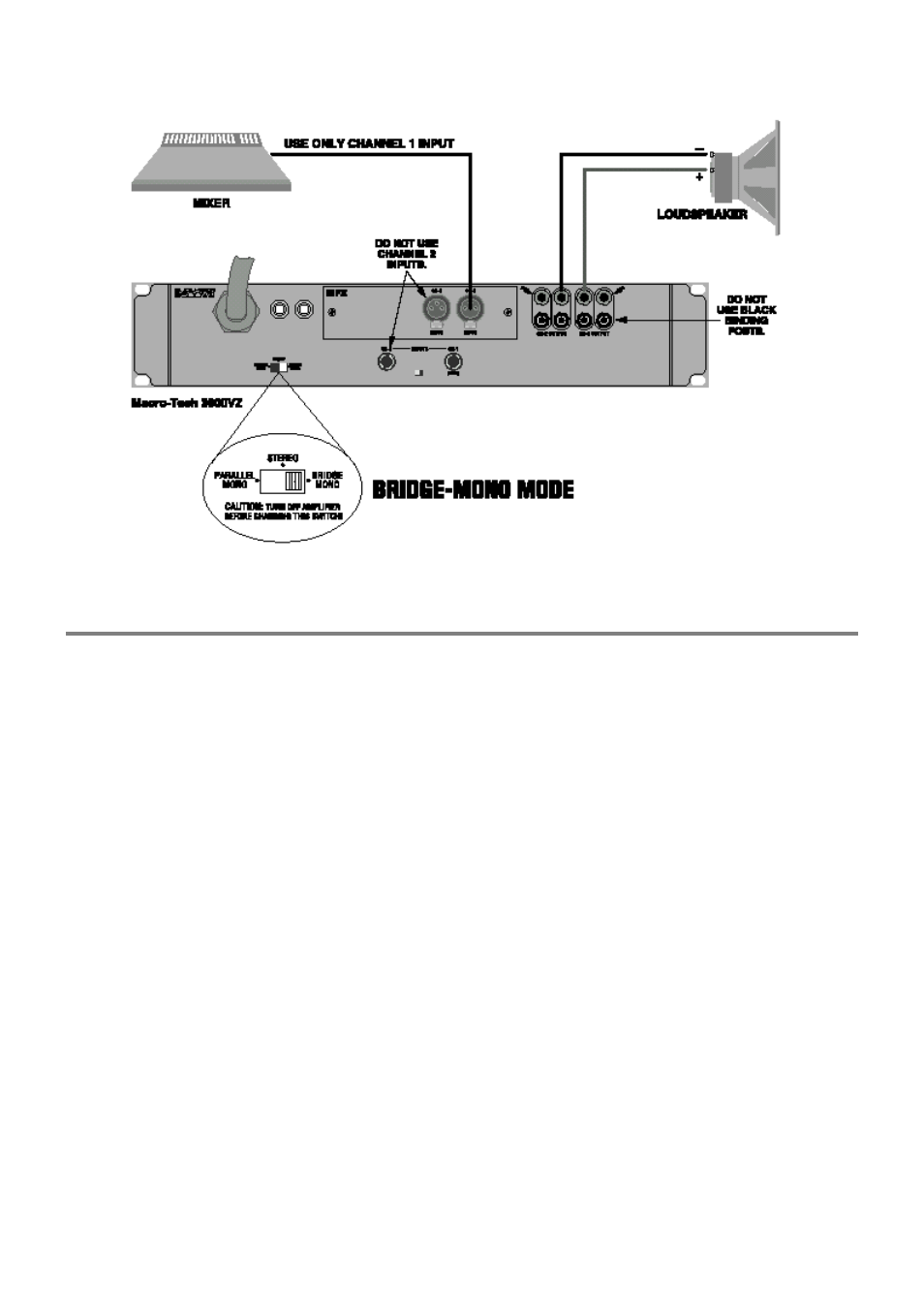

Рисунок 3.7 Разводка системы, режим Мост-Моно
3.6.3 Параллельно - моно режим
На рисунке 3.8 показана обычна разводка входа и выхода.
ВХОДЫ: Подключите разводку входа к каналу 1.
Смотрите раздел 3, рисунок 3.4 о назначениях контакта входного разъема.
ВЫХОДЫ: Установите перемычку между положительными винтовыми клеммами канала 1 и Канала 2, так чтобы ее
размер составлял как минимум 14gauge. Подключите положительный (+) провод динамика к положительной винто-
вой клемме Канала 1 усилителя, пдключите отрицательный провод динамика к отрицательной винтовой клемме
Канала 2 усилителя. Смотрите раздел 3.5 о назначениях контактов выходного разъема. Проверьте, чтобы при работе
в режиме Мост-Моно, переключатель Mode (режим) был установлен в позицию «Bridge».
ПРИМЕЧАНИЕ: При работе в режиме Параллельный -Моно уверните (полностью против часовой стрелки) регулятор
уровня Канала 2, так как регулятор уровня Канала 1 работает на оба канала.
ПРИМЕЧАНИЕ: Удалите перемычку перед изменением на любой другой режим за исключением Параллельный -
Моно.
ПРИМЕЧАНИЕ: НА сайте www. crownaudio.com имеется справа о назначении разводки контакта для наиболее часто
используемых типов разъема.
не используйте
черные винто-
вые разъемы
используйте только вход канала 1
не используйте
вход канала 2
перед сменой
положения пе-
реключателя,
выключите уси-
литель
