8
Macro-Tech MA-3600VZ Усилитель мощности
3.4 Выбор разъемов и разводки входа

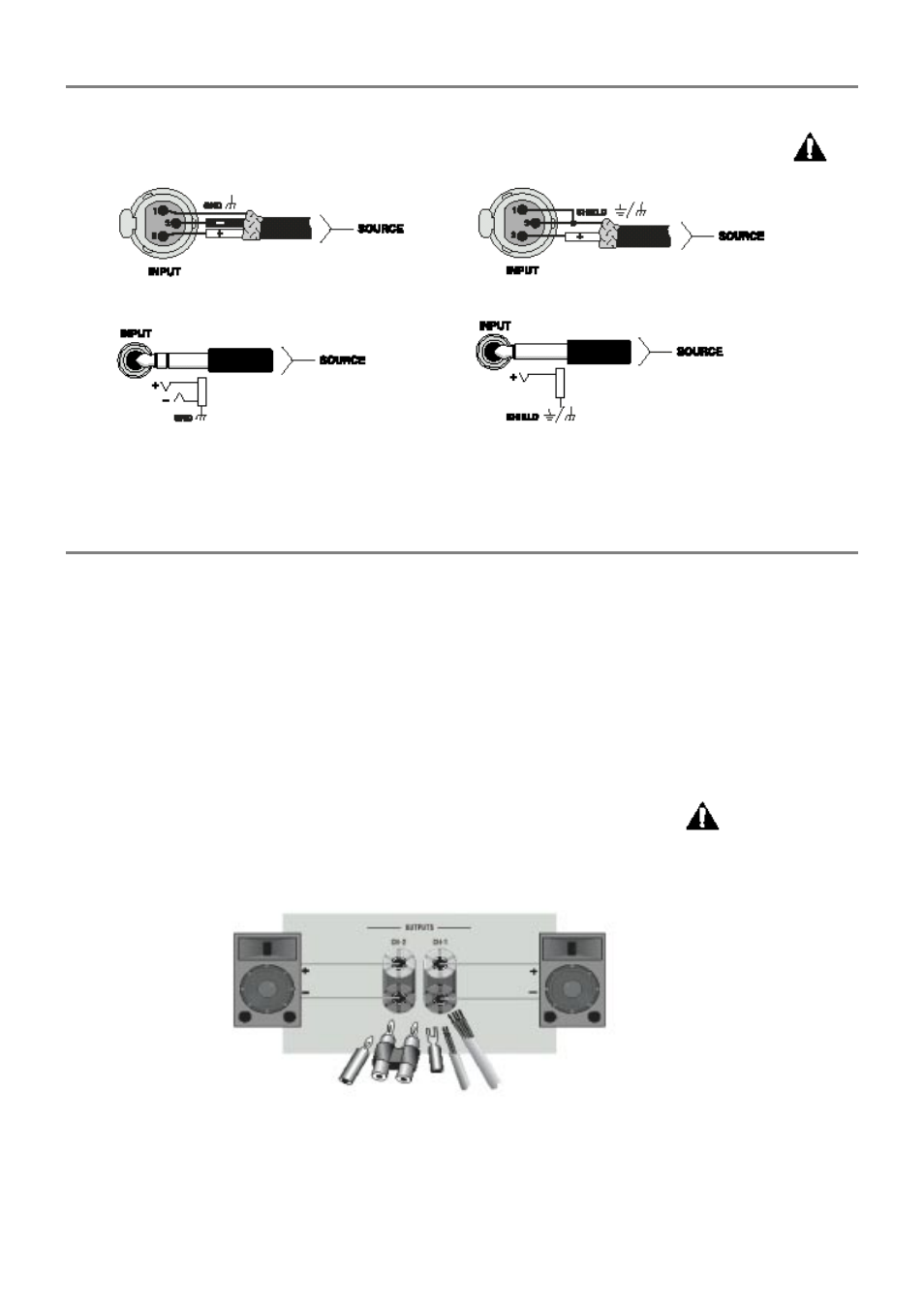

На рисунке 3.3 показаны назначения контактов разъема для симметричной разводки, и на рисунке 3.4 показаны
назначения контактов разъема длянессиметричной разводки.
ПРИМЕЧАНИЕ: заказная разводка должна быть выполнена только квалифицированным персоналом.
3.5 Выбор разъемов и разводки выхода
Crown рекомендует использование предварительно - встроенной или профессиональных, высококачественных, двух
или четырех жильных, проводов динамики болшого номера и разъемов. Вы можете использовать однополюсные
разъемы вилки разъемов или оголенный провод для разъемов выхода (смотрите рисунок 3.5).
Для предупреждения возможности короткого замыкания, закройте или изолируйте незащищенные кабели динамика
и разъемы.
Ниже дано руководство по выбору соответствующего размера провода, исходя из расстояния от усилителя до динамика.
Проверьте местную маркировку, так как она может отличаться.
Расстояние размер провода
до 25 ft. 16 gauge
26-40 ft. 14 gauge
41-60 ft. 12 gauge
61-100 ft. 10 gauge
101-150 ft. 8 gauge
151-250 ft. 6 gauge
ВНИМАНИЕ: никогда не используйте экранированный кабель для разводки выхода.
Рисунок 3.5 Разводка разъема выхода (MA-3600VZ имет 4 пары Клемм. Показаны только две пары).
рисунок 3.3 Разводка разъема
симметричного входа рисунок 3.4 Разводка разъема несси-
метричного входа
симметричная линия
нессиметричная линия
