BOSS GT-6 - Инструкция (Страница 11)

11
Расположение и функции органов управления на передней панели

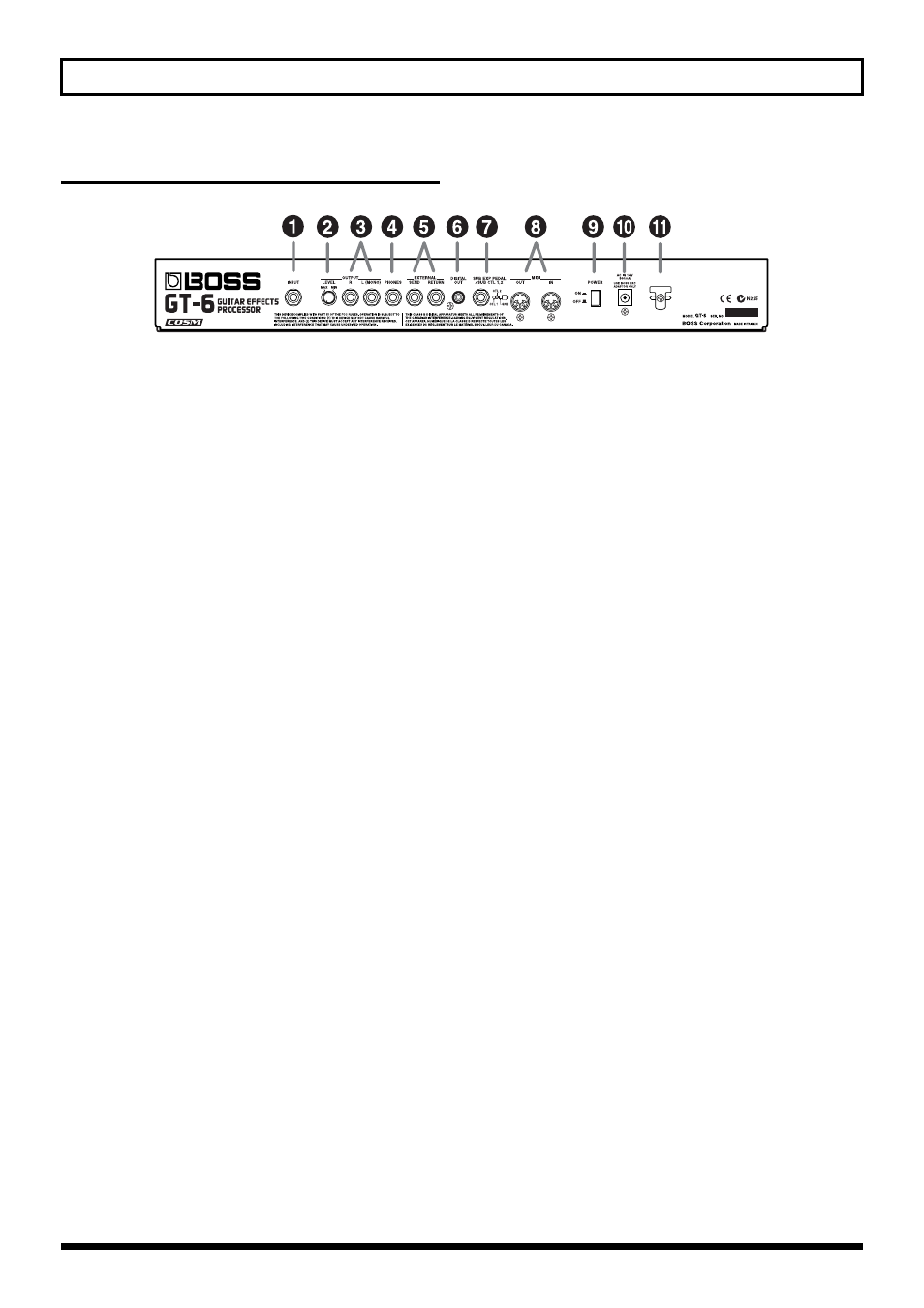

Задняя панель
fig.00-02
1 Гнездо INPUT
Сюда подключается гитара.
2 Ручка OUTPUT LEVEL
Регулирует громкость на выходе с выходных гнезд и гнезд
подключения наушников.
3 Гнезда UOTPUT R/L (MONO)
Подключаются к усилителю, микшеру или другому
аналогичному устройству.
4 Гнездо PHONES
Сюда подключаются наушники.
5 Гнезда SEND/RETURN
Сюда подключается внешний эффектпроцессор.
6 Соединитель DIGITAL OUT
Используется для вывода цифровых и аудио сигналов.
7 Гнездо SUB EXP PEDAL/SUB CTL 1.2
Используется для подключения опциональной педали
экспрессии (такой, как EV-5).
8 Соединители MIDI IN/OUT
Подключите сюда внешнее MIDI устройство с целью
передачи и приема MIDI сообщений.
9 Выключатель POWER (сеть)
Используется для включения и выключения питания.
10 Гнездо для подключения АС адаптера
Сюда подключается поставляемый в комплекте адаптер.
11 Крючок-фиксатор положения сетевого шнура
Фиксирует шнур АС адаптера в определенном
положении, исключая вероятность выдергивания вилки
электрического соединителя из сетевой розетки.
