Инструкция по эксплуатации Pioneer DEH-P9100R
Страница 9
9
fg

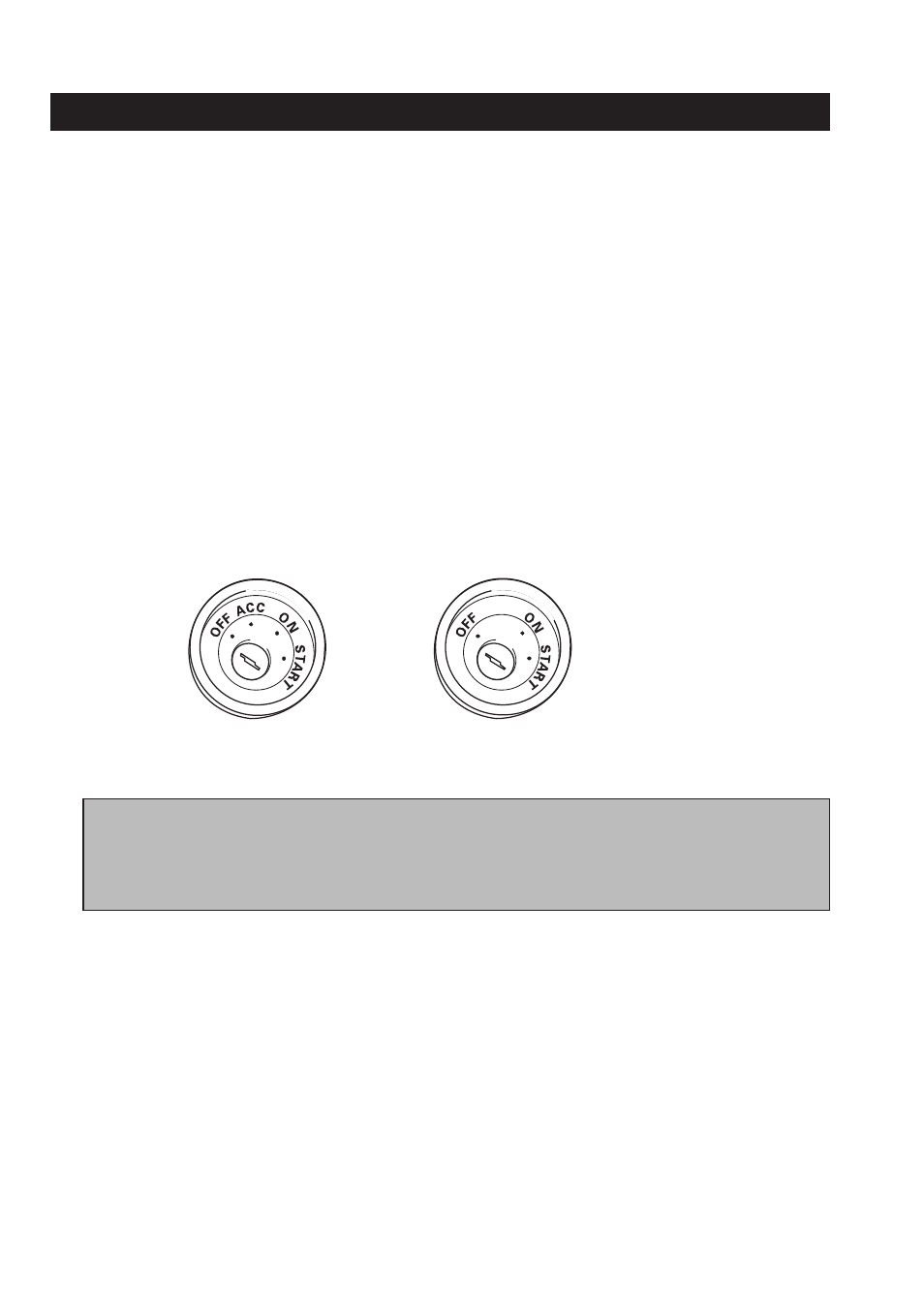

Положение АСС
Нет положения АСС
•
Когда включен источник сигнала этого устройства, по синему/белому проводу выводится
управляющий сигнал. Подключите этот провод к проводу дистанционного управления вне-
шним усилителем мощности или к разъему управления автономной антенны (макс. 300 мА
12 В постоянного напряжения). Если автомобиль оборудован антенной на стекле, подклю-
чите этот провод к разъему подачи питания на привод антенны.
•
При использовании дополнительного усилителя с этой системой, не подключайте синий/
белый провод к разъему питания усилителя. Также не подключайте синий/белый провод к
разъему питания автономной антенны. Такое подключение может привести к чрезмерному
потреблению тока и неправильному функционированию.
•
Во избежание короткого замыкания заклейте концы неподключенных проводов изоляцион-
ной лентой. В особенности это относится к неиспользуемым контактам громкоговорителя.
Если эти контакты не будут заизолированы, существует возможность короткого замыкания.
•
Для предотвращения неправильного подключения, входная сторона разъема IP-BUS окра-
шена синим, а выходная сторона - черным. Соедините разъемы одного и того же цвета.
•
Если это устройство установлено в автомобиле, не оборудованном положением АСС (допол-
нительные устройства) на переключателе зажигания, красный провод этого устройства дол-
жен быть подключен к разъему, спаренному с включением/выключением зажигания. Если
это не сделано, аккумулятор автомобиля может быть разряжен, если Вы отлучитесь от авто-
мобиля на несколько часов.
•
Провода этого устройства могут быть окрашены иначе, чем соответствующие провода
других устройств, даже если они имеют те же функции. При подключении этого устрой-
ства к другому устройству, ознакомьтесь с инструкциями по эксплуатации для обоих уст-
ройств и соедините провода, имеющие одинаковые функции.
