Инструкция по эксплуатации Pioneer DEH-P9100R
Страница 11
11
fg
A
B
C
D
E
F
G
Примечание:
Если к этому устройству вместо правого заднего
громкоговорителя подключен сабвуфер, не подклю-
чайте контакт левого заднего громкоговорителя.
Для получения более подробной информации озна-
комьтесь с разделом Начальные настройки.
Желтый/черный
Если Вы пользуетесь сотовым телефо-
ном, подключите его к контакту Audio
Mute (приглушение звука) на сотовом
телефоне. Если Вы этого не сделаете,
не подключайте контакт Audio Mute.

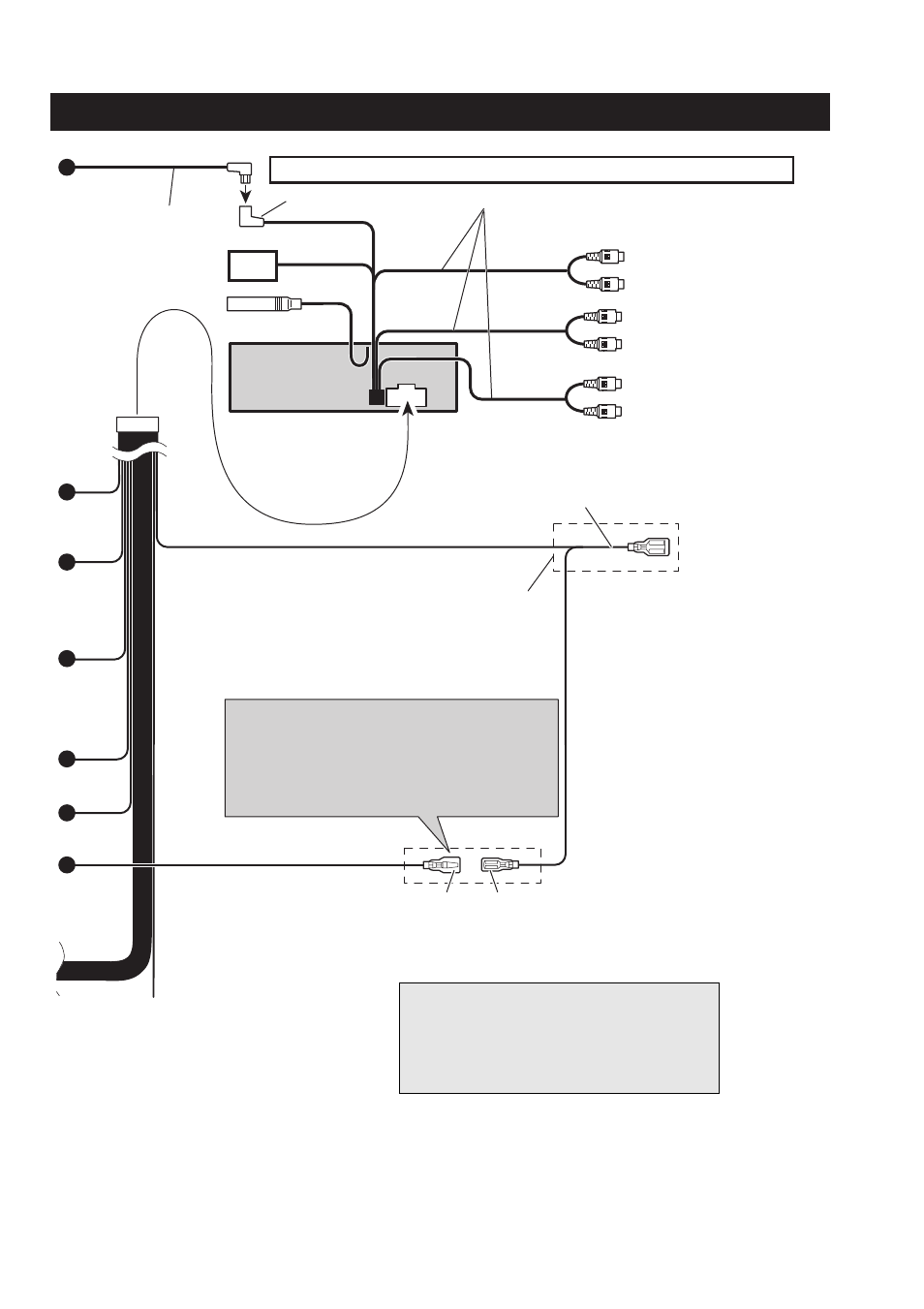

Проводка этого устройства окрашена в соответствии с новым стандартом.
Кабель IP-BUS
Вход IP-BUS (синий)
Устройство ASL
Выход RCA
Обратитесь к разделу Подключение к продаю-
щемуся отдельно усилителю мощности.
Гнездо антенны
Это устройство
Синий/белый
К разъему управления автоном-
ной антенны. (Максимум 300 мА
12 В постоянного напряжения.)
Обратитесь к разделу Под-
ключение к продающемуся от-
дельно усилителю мощности.
Расположение контактов разъема ISO разли-
чается в зависимости от типа автомобиля.
Соедините 6* и 7*, если Контакт 5 служит
для управления антенной. В автомобиле дру-
гого типа никогда не соединяйте 6* и 7*.
Синий/белый (6* ) Синий/белый (7* )
К разъему управления автономной
антенны. (Максимум 300 мА, 12 В
постоянного напряжения.)
