Схема подключения – Инструкция по эксплуатации Pioneer DEH-P9100R
Страница 12
Advertising
12
fg
Сабвуфер
Сабвуфер
Синий/белый
К разъему управления автономной
антенной. (Максимум 300 мА, 12 В
постоянного напряжения.)
Соединительный кабель с
контактными штекерами
RCA (продается отдельно).
Дистанционное управление системой
Усилитель (про-
дается отдельно)
Усилитель (про-
дается отдельно)
Передний выход
Выход сабвуфера или
выход без затухания
Передний громкоговоритель
Передний громкоговоритель
Усилитель (про-
дается отдельно)
Задний выход
Задний громкоговоритель
Задний громкоговоритель

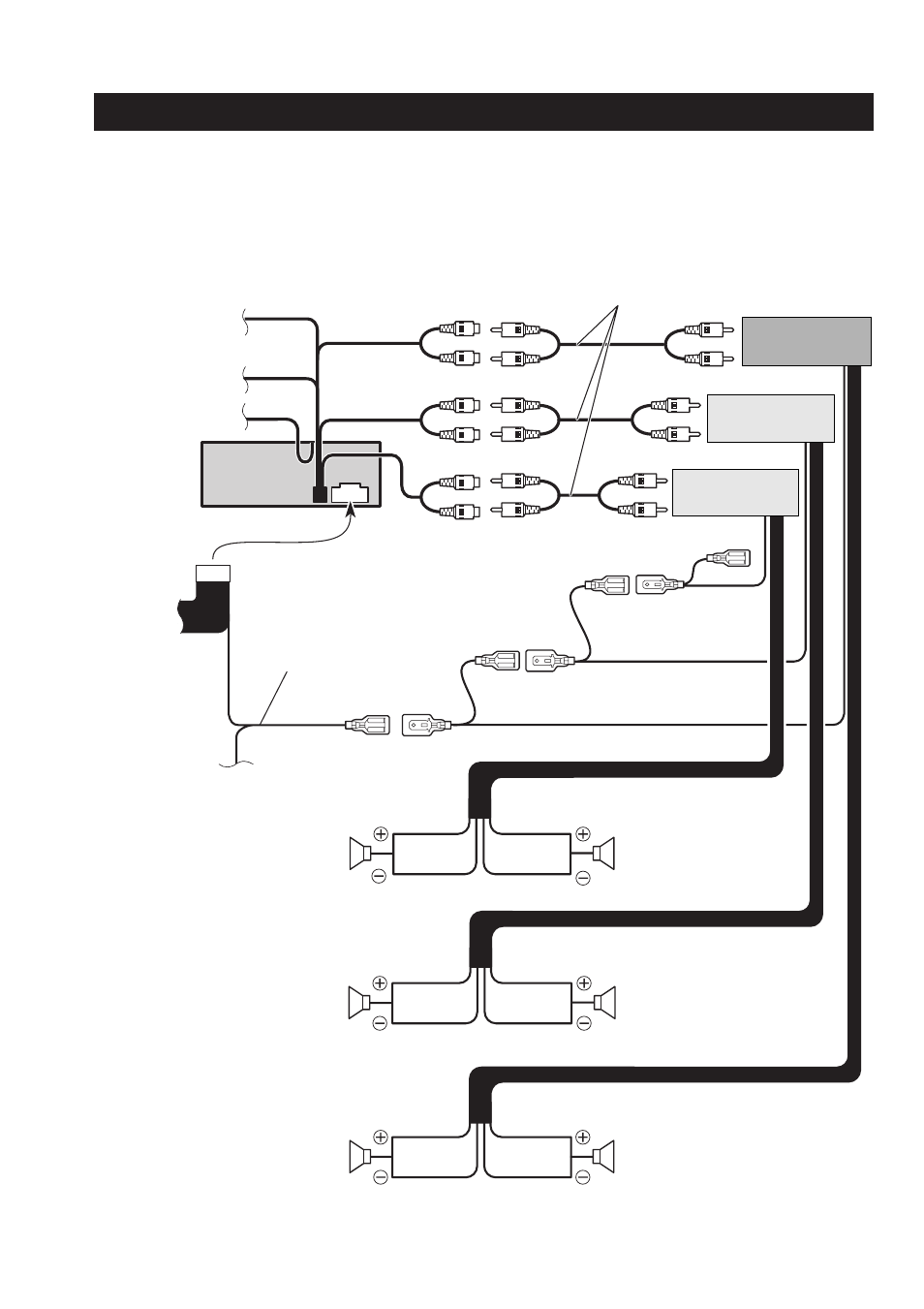

Схема подключения
n Подключение к продающемуся отдельно усилителю мощности
Это устройство может быть подключено к продающемуся отдельно усилителю мощности
при помощи гнезд выхода RCA.
Это устройство
Левый
Левый
Левый
Правый
Правый
Правый
