10
fg
Проигрыватель
Малти КД (про-
дается отдельно)
Примечание:
В зависимости от типа автомобиля, фун-
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Подключите кон-
такты одного цве-
та друг к другу.
Колпак (1* )
Если этот разъем не ис-
пользуется, не удаляйте
колпак.
Желтый (3*)
Резерв (или До-
полнительно)
Желтый (2*)
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.
Отсек для
предохра-
нителя
Красный (5*)
Дополнительно
(или Резерв)
Красный (4*)
К электрическому разъему, уп-
равляемому ключом зажигания
(12 В постоянного напряжения)
включение/выключение.
Оранжевый
К разъему переключателя подсветки
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях
разъем ISO может быть раз-
делен надвое. В этом случае
подключите оба разъема.
Контакты громкоговорителей
Белый: Передний левый 3
Белый/черный: Передний левый #
Серый: Передний правый 3
Серый/черный: Передний правый #
Зеленый: Задний левый 3 или не используется
Зеленый/Черный: Задний левый # или не используется
Фиолетовый: Задний правый 3 или Сабвуфер 3
Фиолетовый/черный: Задний правый # или Сабвуфер #
Обратитесь к разделу Уста-
новка Сигнализации RFP.
Сопро-
тивление
предохра-
нителя
Сопротивление
предохранителя
Белый/желтый

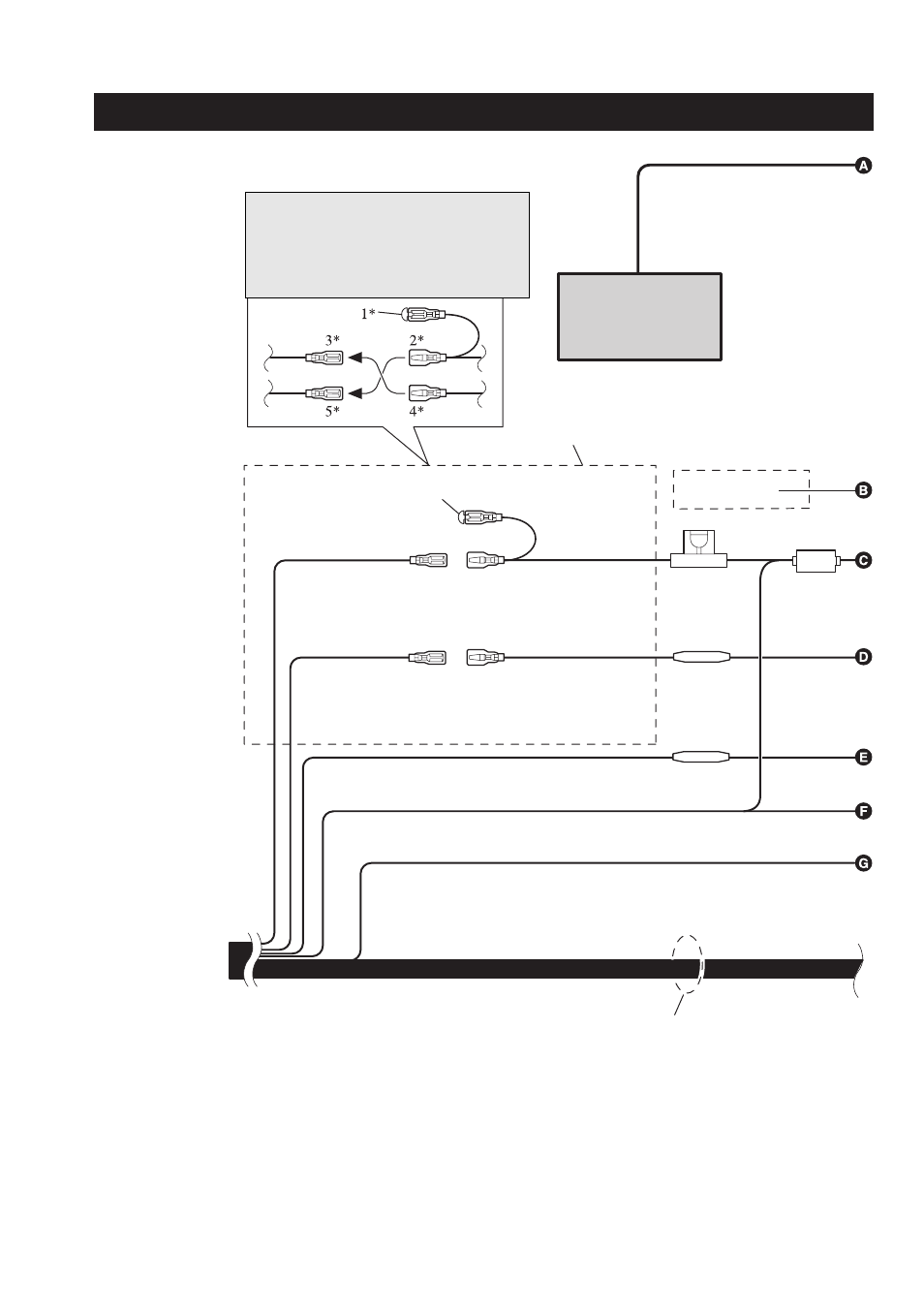

Схема подключения
n Основные подключения
