8

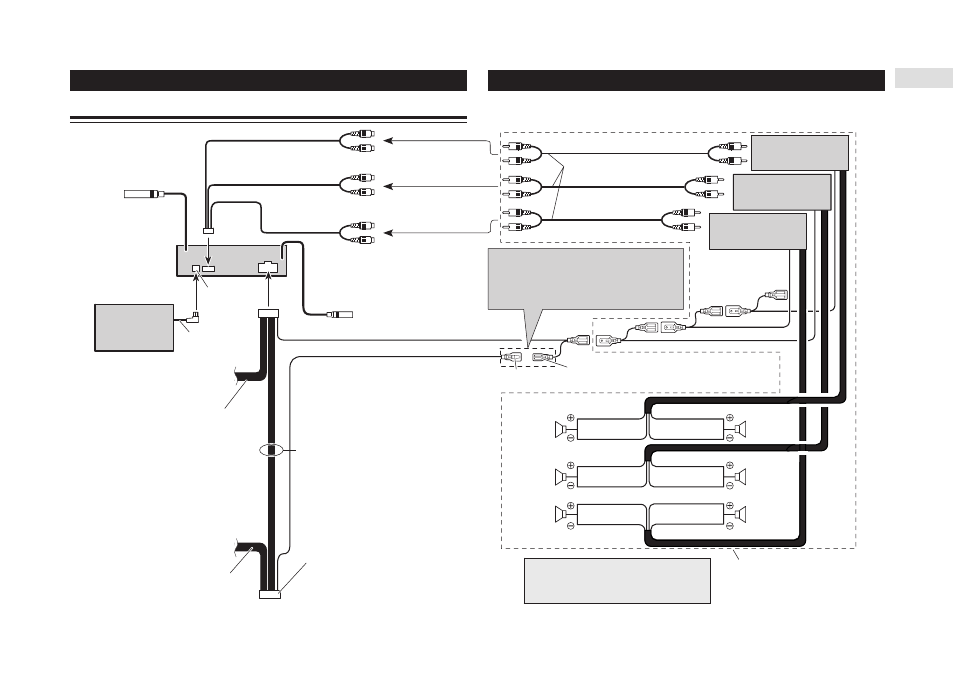

Подсоединение компонентов
Подсоединение к приобретенному отдельно усилителю мощности
15 см
Антенное гнездо
Многодисковый
CD плейер
(продается отдельно)
Кабель для подключения
к шине IP BUS
Вход шины
IP BUS
(синий)
15 см
Соединитель ISO
В некоторых автомобилях соединитель ISO может быть разделен на
два. В этом случае обязательно подсоедините к обоим соединителям.
Провода громкоговорителей
Белый:
(+) фронтального левого
Бело черный:
( ) фронтального левого
Серый:
(+) фронтального правого
Серо черный:
( ) фронтального правого
Зеленый:
(+) тылового левого или (+) сабвуфера
Зелено черный:
( ) тылового левого или ( ) сабвуфера
Фиолетовый:
(+) тылового правого или (+) сабвуфера
Фиолетово черный: ( ) тылового правого или ( ) сабвуфера
См. стр. 6 7.
См. стр. 6 7
Гнездо для проводного пульта
дистанционного управления
«FRONT OUTPUT»
[Выход на фронтальные громкоговорители]
«REAR OUTPUT»
[Выход на тыловые громкоговорители]
«SUBWOOFER» [Выход на сабвуфер]
или «NON FADING OUTPUT»
[Нерегулируемый выход]
Соединительные шнуры со штекерами
типа RCA (продаются отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Распределение штырьковых контактов соединителя ISO раз
личается в зависимости от типа автомобиля. Соедините 6*
и 7*, если штырьковый контакт 5 относится к управлению
антенной. В автомобиле другого типа не соединяйте 6* и 7*.
Распределение штырьковых контактов соединителя ISO раз
личается в зависимости от типа автомобиля. Соедините 6*
и 7*, если штырьковый контакт 5 относится к управлению
антенной. В автомобиле другого типа не соединяйте 6* и 7*.
Пульт дистанционного управления системой
Сине белый (6*)
Сине белый (7*)
К разъему управления реле автоматической
антенны (макс. 300 мА, 12 В пост. тока)
Выполните эти соединения в случае использования
дополнительного усилителя.
Фронтальный
громкогово
ритель
Фронтальный
громкогово
ритель
Тыловой
громкогово
ритель
Тыловой
громкогово
ритель
Сабвуфер
Сабвуфер
Левый
Правый
