6

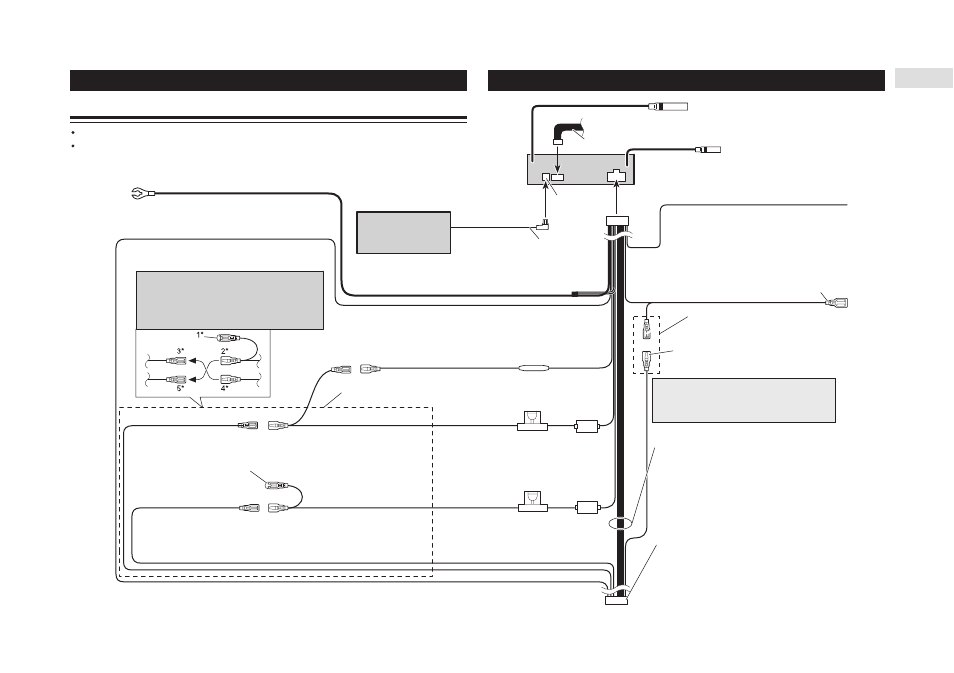

Подсоединение шнура питания (1)
В случае использования данного аппарата в режиме 40 Вт х 4 канала.
В случае использования данного аппарата в режиме 60 Вт х 4 канала и номинала вспомога
тельного плавкого предохранителя для автомобиля 10 А или более.
15 см Антенное гнездо
См. стр. 7.
15 см
Данный аппарат
Гнездо для проводного пульта дистанционного управления
Пожалуйста, обратитесь к инструкции по эксплуатации про
водного пульта дистанционного управления (продается от
дельно).
Черный (заземления)
К металлической детали кузова автомобиля
Многодисковый CD плейер
(продается отдельно)
Кабель для подключения к шине IP BUS
Вход шины
IP BUS
(синий)
Желто черный
Если Вы пользуетесь сотовым телефоном, подсоедините его через
вывод «Audio Mute» [Отключение звука аудиосистемы] на телефоне.
Если не пользуетесь, не выполняйте через вывод «Audio Mute» ни
каких соединений.
Оранжево белый
К разъему выключателя освещения
Примечание
В зависимости от типа автомобиля функции проводов 3* и
5* могут различаться. В этом случае обязательно подсое
дините 2* к 5* и 4* к 3*.
Сине белый
К разъему управления системой на усилите
ле мощности (макс. 300 мА, 12 В пост. тока)
Красный
К разъему, управляемому включением/выклю
чением замка зажигания (12 В пост. тока)
Сине белый (6*)
Сине белый (7*)
К разъему реле управления автоматической
антенной (макс. 300 мА, 12 В пост. тока)
Соедините друг с другом провода одинакового цвета.
Резистор предохранитель
Распределение штырьковых контактов соединителя ISO раз
личается в зависимости от типа автомобиля. Соедините 6*
и 7*, если штырьковый контакт 5 относится к управлению
антенной. В автомобиле другого типа не соединяйте 6* и 7*.
Красный (5*)
Вспомогательное устройство
(или резервный)
Красный (4*)
К разъему, управляемому включением/вы
ключением замка зажигания (12 В пост. тока) Патрон плавкого предохранителя
Колпачок (1*)
Если не пользуетесь данным разъемом,
не снимайте колпачок.
Патрон плавкого предохранителя Желтый (3*)
Резервный
(или вспомогательное устройство)
Желтый (2*)
К разъему, на который всегда подается питание,
независимо от положения замка зажигания.
Соединитель ISO
В некоторых автомобилях соединитель ISO может быть разделен на
два. В этом случае обязательно подсоедините к обоим соединителям.
Провода громкоговорителей
Белый:
(+) фронтального левого
Бело черный: ( ) фронтального левого
Серый: (+) фронтального правого
Серо черный: ( ) фронтального правого
Зеленый: (+) тылового левого или (+) сабвуфера
Зелено черный: ( ) тылового левого или ( ) сабвуфера
Фиолетовый: (+) тылового правого или (+) сабвуфера
Фиолетово черный: ( ) тылового правого или ( ) сабвуфера
Подсоединение компонентов
