4 Подсоединение компонентов
Примечания
Данный аппарат предназначен для автомобилей с 12 вольтным аккумулятором и отрицательным заземле
нием. Прежде чем устанавливать его в автомобиль с домиком на колесах, грузовик или автобус, проверьте
напряжение аккумулятора.
Чтобы избежать короткого замыкания и повреждения аппарата, перед его установкой отсоедините отрица
тельную ( ) клемму аккумулятора.
Прочитайте в данной инструкции информацию о подсоединении к усилителю мощности и другим компонен
там и выполните соединения в соответствии с прочитанным.
Закрепите электропроводку кабельными зажимами или липкой лентой. Для защиты проводов оберните их
липкой лентой в местах их соприкосновения с металлическими деталями автомобиля.
Проложите и закрепите все провода так, чтобы они не соприкасались ни с какими движущимися частями
автомобиля, такими, как механизм переключения передач, ручной тормоз или механизм перемещения си
денья. Не прокладывайте провода там, где они могут нагреваться, например вблизи воздуховыпускного от
верстия обогревателя. Изоляция при нагреве может быть повреждена, что создаст опасность короткого за
мыкания на кузов автомобиля.
Не пропускайте желтый провод сквозь отверстие в отсек двигателя для подсоединения к аккумулятору. Это
повредит изоляцию провода и вызовет очень опасное короткое замыкание.
Не замыкайте провода накоротко. В противном случае защитный контур может не сработать, когда должен.
Не разрезайте изоляцию провода питания и не делайте отводы от него, чтобы подать питание на другую ап
паратуру. Допустимая токовая нагрузка провода будет превышена, что приведет к его перегреву.
При замене плавкого предохранителя используйте только такой предохранитель, номинал которого совпа
дает с указанным на патроне предохранителя.
Поскольку в конструкции аппарата используется уникальная электронная схема BPTL, не прокладывайте
провода громкоговорителей таким образом, чтобы они были заземлены напрямую или отрицательные ( )
провода левого и правого громкоговорителей были подсоединены вместе.
Громкоговорители, подключаемые к данному аппарату, должны иметь номинальную мощность не менее 40 Вт
на канал и импеданс от 4 до 8 Ом. Подсоединение громкоговорителей со значениями выходной мощности
и/или импеданса, отличными от указанных, может привести к возгоранию, появлению дыма и повреждению
громкоговорителей.
Когда источник сигнала, подаваемого на данный аппарат, включен, управляющий сигнал подается на выход
по сине белому проводу. Подсоедините к пульту дистанционного управления внешнего усилителя мощнос
ти или управляющему разъему реле автоматической автомобильной антенны (макс. 300 мА, 12 В пост. то
ка). Если в автомобиле используется антенна, прикрепляемая к ветровому стеклу, подсоедините к разъему
питания антенного усилителя.
При наличии в аудиосистеме автомобиля внешнего усилителя мощности ни в коем случае не подсоединяй
те сине белый провод к разъему питания усилителя. Кроме того, не подсоединяйте сине белый провод к
разъему питания автоматической антенны. Такое соединение может вызвать избыточное потребление тока
и неисправность.
Во избежание короткого замыкания обматывайте отсоединенные провода изоляционной лентой. Особенно
важно изолировать провода неиспользуемых громкоговорителей. Если провода не изолированы, существу
ет вероятность короткого замыкания.
Во избежание неправильного подключения входная часть соединителя шины IP BUS имеет синий, а выход
ная сторона – черный цвет. Соединяйте друг с другом соединители одинаковых цветов.

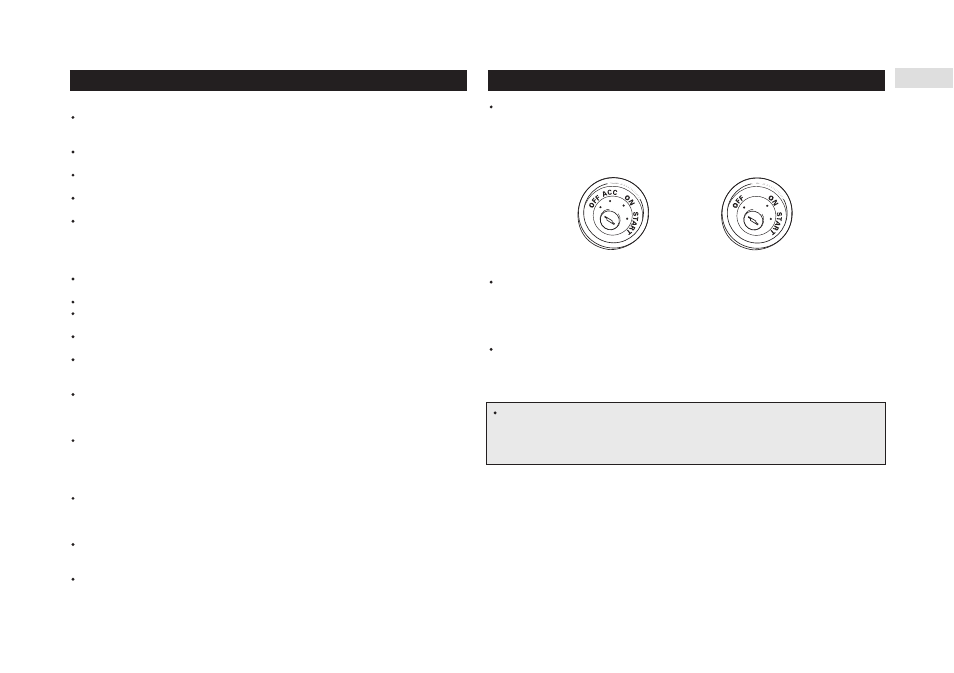

Если данный аппарат устанавливается в автомобиль, у которого на замке зажи
гания нет положения «ACC» [Вспомогательное устройство], красный провод ап
парата следует подключить к клемме, связанной с операциями замка зажигания
«ON/OFF» [Включено/Выключено]. Если этого не сделать, аккумулятор может
разрядиться, когда Вы покинете автомобиль на несколько часов.
Черный провод предназначен для заземления. Пожалуйста, заземлите этот провод отдель
но от заземления устройств, работающих с большими токами, например усилителей мощ
ности.
Если Вы заземлите эти устройства вместе, то в случае отсоединения провода заземления
существует риск повреждения или возгорания устройств.
Если вокруг данного аппарата нет места для заземления и Вы хотите удлинить черный про
вод, используйте провод того же или большего сечения (номинальное сечение проводника
3,0 мм
2 ) и плотно подсоедините его к металлической детали кузова автомобиля. Не подсое
диняйте к черному проводу соединитель автомобильного жгута проводов стандарта ISO.
Положение «ACC» Нет положения «ACC»
Провода данного аппарата и других устройств могут иметь различные цвета, даже если
выполняют одну и ту же функцию. При подключении аппарата к другим устройствам
сверяйтесь с прилагаемыми к аппаратуре инструкциями и соединяйте провода, имеющие
одинаковую функцию.
