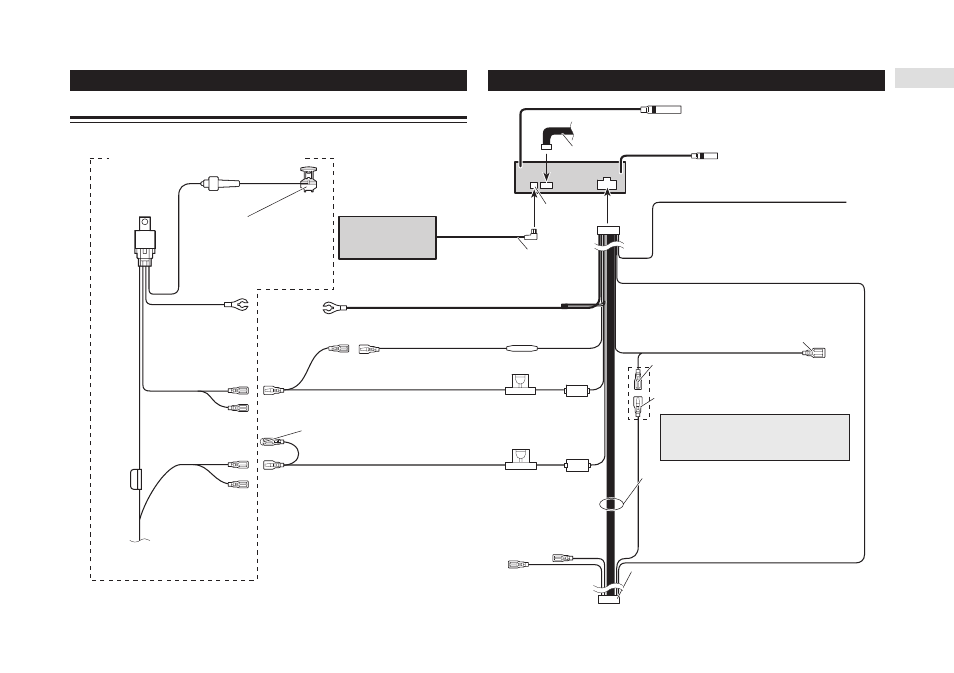

Подсоединение компонентов, Подсоединение шнура питания (2) – Инструкция по эксплуатации Pioneer DEH-P80MP
Страница 7
7
15 см
Антенное гнездо
15 см
Данный аппарат
Гнездо для проводного пульта дистанционного управления
Пожалуйста, обратитесь к инструкции по эксплуатации про
водного пульта дистанционного управления (продается от
дельно).
Желто черный
Если Вы пользуетесь сотовым телефоном, подсоедините его через
вывод «Audio Mute» [Отключение звука аудиосистемы] на телефоне.
Если не пользуетесь, не выполняйте через вывод «Audio Mute» ни
каких соединений.
Многодисковый CD плейер
(продается отдельно)
Соединитель ISO
В некоторых автомобилях соединитель ISO может быть разделен на
два. В этом случае обязательно подсоедините к обоим соединителям.
Провода громкоговорителей
Белый:
(+) фронтального левого
Бело черный:
( ) фронтального левого
Серый:
(+) фронтального правого
Серо черный:
( ) фронтального правого
Зеленый:
(+) тылового левого или (+) сабвуфера
Зелено черный:
( ) тылового левого или ( ) сабвуфера
Фиолетовый:
(+) тылового правого или (+) сабвуфера
Фиолетово черный: ( ) тылового правого или ( ) сабвуфера
Распределение штырьковых контактов соединителя ISO раз
личается в зависимости от типа автомобиля. Соедините 6*
и 7*, если штырьковый контакт 5 относится к управлению
антенной. В автомобиле другого типа не соединяйте 6* и 7*.
Сине белый (6*)
Сине белый (7*)
К разъему реле управления автоматической
антенной (макс. 300 мА, 12 В пост. тока)
Сине белый
К разъему управления системой на усилите
ле мощности (макс. 300 мА, 12 В пост. тока)
Кабель для подключения к шине IP BUS
Вход шины
IP BUS
(синий)
Оранжево белый
К разъему выключателя освещения
Резистор предохранитель
Патрон плавкого предохранителя
Патрон плавкого предохранителя
Комплект проводов питания RD 221 (продается отдельно)
Плавкий предохранитель (1 А)
Красный
К разъему, управляемому включением/вы
ключением замка зажигания (12 В пост. тока)
Реле
Черный (заземления)
К металлической дета
ли кузова автомобиля
Черный (заземления)
К металлической детали кузова автомобиля
Красный
Питание подается на этот разъем,
когда замок зажигания находится
в положении «ACC» или «ON».
Красный
Красный
К продаваемому отдельно комплекту проводов
питания (RD 221)
Желтый
Питание всегда подается
на этот разъем.
Колпачок (1*)
Если не пользуетесь данным разъемом,
не снимайте колпачок.
П л а в к и й
предохра
нитель
(20 А)
Желтый
К продаваемому отдельно комплекту проводов
питания (RD 221)
Для получения более подробной информации, по
жалуйста, обратитесь к инструкции по эксплуата
ции RD 221.
Красный
Не используется.
Желтый
Не используется.
Подсоединение компонентов
Подсоединение шнура питания (2)
